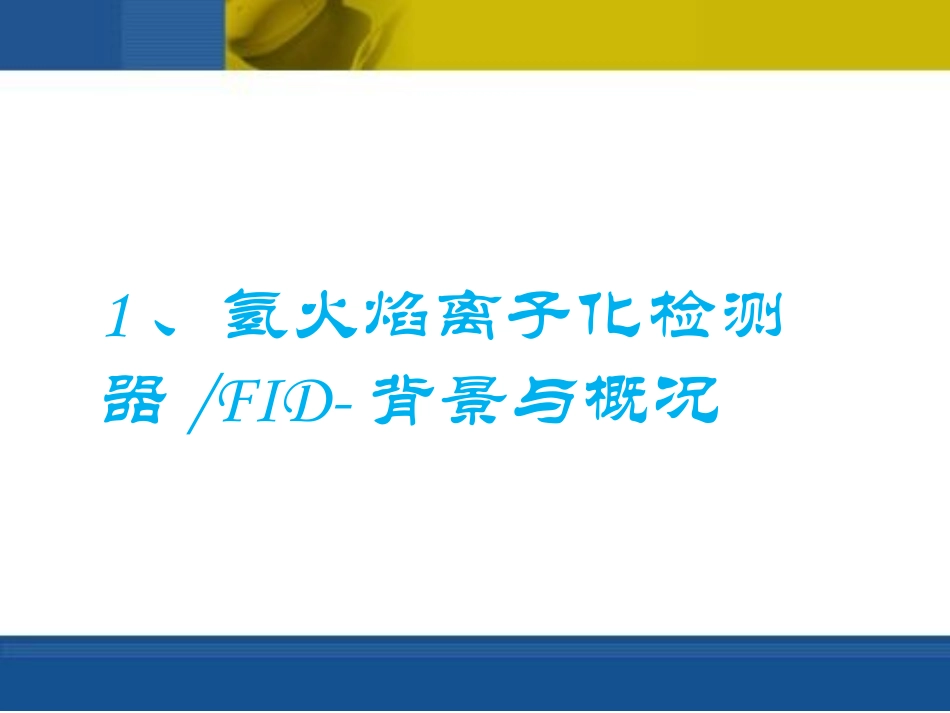

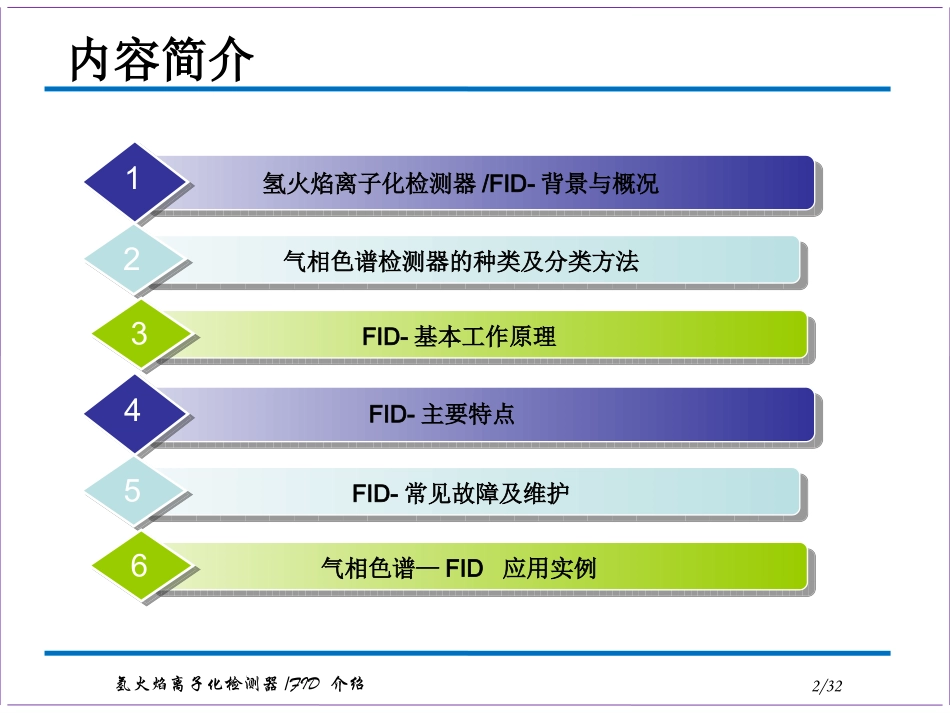

氢火焰离子化检测器——FID/介绍预警监测事业部邱东东2014-04-25内容简介氢火焰离子化检测器/FID-背景与概况1气相色谱检测器的种类及分类方法2FID-基本工作原理3FID-主要特点4FID-常见故障及维护5气相色谱—FID应用实例6氢火焰离子化检测器/FID介绍2/321、氢火焰离子化检测器/FID-背景与概况氢火焰离子化检测器/FID介绍4/321.1背景1958年Mewillan和Harley等分别研制成功氢火焰离子化检测器（FID）氢火焰检测器由于结构简单、性能优异、稳定可靠、操作方便，所以经过40多年的发展，今天的FID结构仍无实质性的变化。发展背景氢火焰离子化检测器/FID介绍5/32FID属于破坏性、质量型检测器，是以氢气和空气燃烧生成的火焰为能源，当有机化合物进入以氢气和氧气燃烧的火焰，在高温下产生化学电离，电离产生比基流高几个数量级的离子，在高压电场的定向作用下，形成离子流，微弱的离子流（10-12～10-8A）经过高阻（106～1011Ω）放大，成为与进入火焰的有机化合物量成正比的电信号，因此可以根据信号的大小对有机物进行定量分析。1.2概况2、气相色谱检测器的种类及分类方法氢火焰离子化检测器/FID介绍7/32气相色谱检测器种类较多，各种检测器各具特性，在选用的过程中，一般根据检测的对象物质和相关要求而定。2.1气相色谱检测器种类氢火焰离子化检测器/FID介绍8/322.2气相色谱检测器分类方法在气相色谱法中，检测器的分类较常用的有四种分类法。（1）按响应时间分类（2）按响应特性分类（3）按样品变化情况分类（4）按选择性能分类氢火焰离子化检测器/FID介绍9/32积分型检测器显示某一物理量随时间的累加，也即它所显示的信号是指在给定时间内物质通过检测器的总量。例如：质量检测器、体积检测器、电导检测器和滴定检测器等，此类检测器在一般色谱分析中应用较少。（1）按响应时间分类微分型检测器显示某一物理量随时间的变化，也即它所显示的信号表示在给定的时间里每一瞬时通过检测器的量。例如：热导检测器、氢焰检测器、电子捕获检测器和火焰光度检测器、等，此类检测器为一般色谱分析中的常用检测器。（2）微分型检测器（1）积分型检测器氢火焰离子化检测器/FID介绍10/32（1）浓度型检测器浓度型检测器测量的是载气中组分浓度瞬间的变化，也即检测器的响应值取决于载气中组分的浓度。例如：热导检测器和电子捕获检测器等。（2）质量型检测器质量型检测器测量的是载气中所携带的样品组分进入检测器的速度变化，也即检测器的响应值取决于单位时间组分进入检测器的质量。例如：氢焰检测器、火焰光度检测器、热离子化检测器（2）按响应特性分类氢火焰离子化检测器/FID介绍11/32在检测过程中，被测物质发生了不可逆变化（其分子形式被破坏）。例如：氢焰检测器、火焰光度检测器、热离子检测器。（3）按样品变化情况分类在检测过程中，被测物质不发生不可逆变化（仍保持其分子形式）。例如：热导检测器和电子捕获检测器。（2）非破坏型检测器（1）破坏型检测器氢火焰离子化检测器/FID介绍12/32（1）多用型检测器对许多种类物质都有较大响应信号的检测器称为多用型检测器。例如：热导检测器和氢焰检测器等属于多用型检测器。（2）专用型检测器仅对某些种类物质有较大响应信号，而对其他种类物质的响应信号很小或几乎不响应的检测器则称为专用型检测器。例如：电子捕获检测器、火焰光度检测器等。（4）按选择性能分类有时也把上述分类法结合起来。例如：把热导检测器称为微分-浓度-非破坏-多用型检测器，氢焰检测器称为微分-质量-破坏-多用型检测器氢火焰离子化检测器/FID介绍13/321、灵敏度（S）——系指单位量的物质通过检测器时所产生信号的大小，亦称检测器对该物质的响应值。2、检测限（D）——又称敏感度，通常认为，产生色谱峰高两倍噪音时的量为检测限量。3、最小检出量（Qmin）——又称最小检测量。4、最小检出浓度（Cmin）——又称最小检测浓度，为最小检出量与进样量（体积或质量）的比值。Cmin=Qmin/Q5、线性范围——系指其响应信号与被测物质浓度之间的关系成线性的范围，以呈线性响应的样品浓度上下限之比值来表示。2.3相关术语定义3、FID基本工作原理氢火焰离子化检测器/FID...
