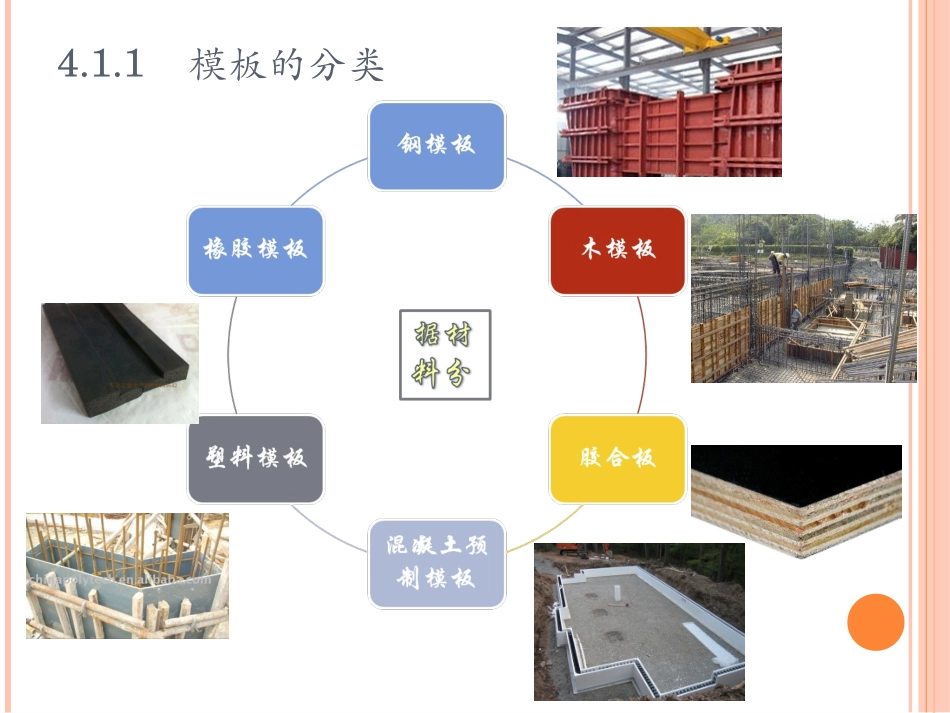

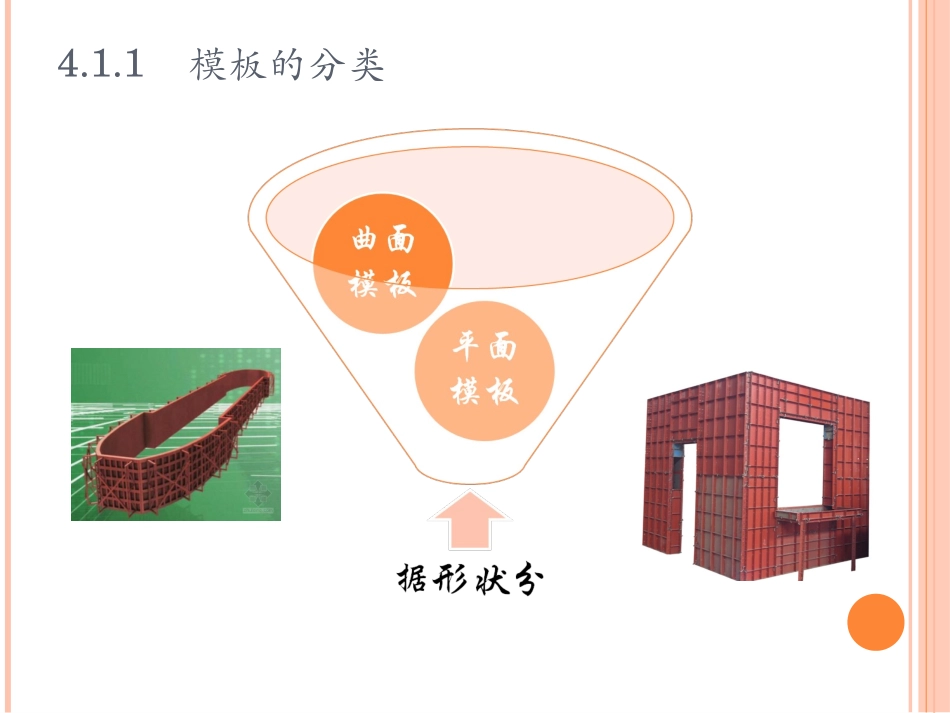

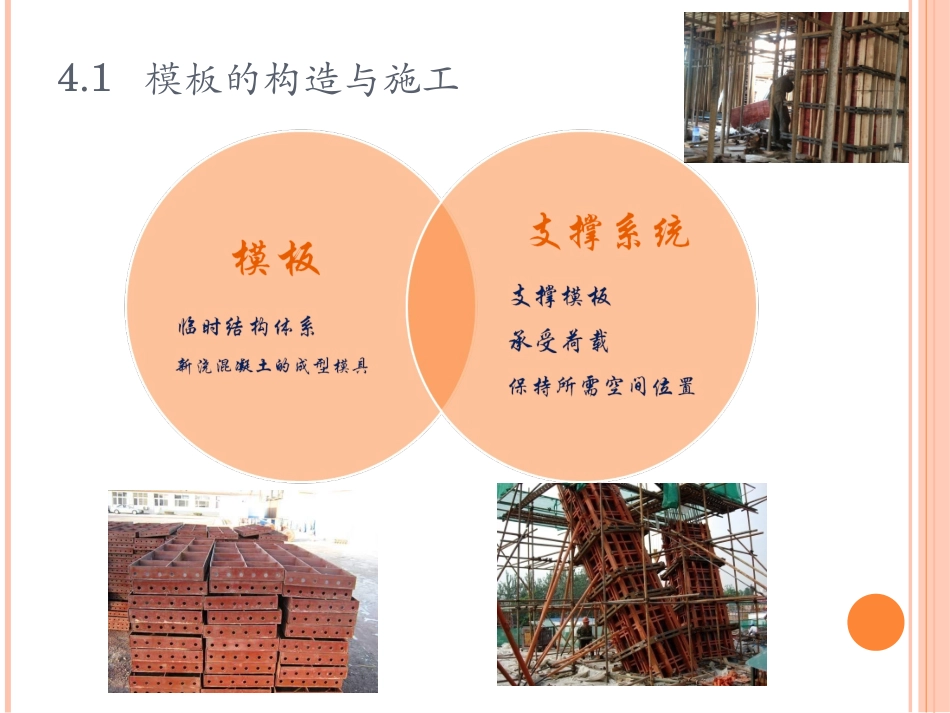

4.1模板的构造与施工4.1.1模板的分类4.1.1模板的分类一模板的分类据受力条件分4.1.1模板的分类据使用特点分二定型组合钢模板特点：强度高、刚度大；组装灵活、装拆方便；通用性强、周转次数多；节约木材、混凝土质量好。组成：钢模板、连接件和支撑件、。二定型组合钢模板1、钢模板:平面模板、阳角模板、阴角模板和链接角模。平面模板阳角模板阴角模板链接角模单块钢模板由面板、边框与加劲肋焊接而成。面板厚：2.3mm或2.5mm宽：以50mm进级长：以150mm进级如P3015表示平面模板宽300mm长1500mm;Y1015表示阳角模板宽100mm长150mm。边框与加劲肋每一定距离（150mm)钻孔，以便用连接件链接。二定型组合钢模板2、连接件：U形卡、L形插销、钩头螺栓、对拉螺栓、紧固螺栓、扣件等。④紧固螺栓紧固螺栓用于紧固内外钢楞，长度应与采用的钢楞尺寸相适应。①U形卡U形卡用于钢模纵横向自由拼接。②L形插销L形插销用来插入钢模板端部横肋的插销孔内，以增强相邻模板接头处的刚度和保证接头处板面平整。③钩头螺栓钩头螺栓用于钢模板与内外钢楞的连接固定。⑤对拉螺栓对拉螺栓用于连接墙壁两侧模板，对拉装置的种类和规格尺寸，可按设计要求和供应条件选用。对拉螺栓⑥扣件扣件用于钢楞与钢模板或钢楞之间的扣紧。扣件分大小两种，与钢楞配套使用，按照钢楞的不同形状，采用蝶形扣件和“3”字形扣件。3、支撑件①钢楞：钢楞用于支撑钢模板和加强其整体刚度。钢楞材料有圆钢管、矩形钢管和内卷边槽钢等。②柱箍：柱箍用于支撑和夹紧模板，其形式应根据柱模尺寸、侧压力大小等因素来选择。③梁卡具：梁卡具用于将梁钢管加紧固定。一般由两侧的三角架和底座组成。制作材料一般采用角钢、钢管、槽钢、扁钢等。④钢支柱：钢支柱用于承受水平模板传递的竖向模板，支柱有单管支柱、四管支柱等多种形式。⑤桁架：桁架分为平面可调和曲面可变桁架，平面可调桁架用于支撑楼边、梁等平面构件的模板，曲面可变桁架折成曲面构件的模板。⑤早拆柱头：早拆柱头用于梁和模板的支撑柱头，以及模板早拆。⑥钢管脚手架扣件式钢管脚手架是目前广泛应用的一种多立杆式脚手架，其不仅可用作外脚手架，还可用作里脚手架、满堂脚手架和支模架等。扣件式钢管脚手架由钢管、扣件和底座组成。钢管为外径48mm、壁厚3.5mm的焊接钢管，扣件为可锻铸铁或玛钢扣件。常用扣件的形式有三种：用于两根任意角度相交钢管连接的回转扣件；供两根垂直相交钢管连接的直角扣件；供两根对接钢管连接的对接扣件。回转扣件直角扣件对接扣件底座一般采用厚8mm、边长150～200mm的钢板作底板，上焊150mm高的钢管。底座有内插式和外套式。扣件式钢管脚手架甘肃省水利水电学校水工系www.gssdedu.cn立杆立杆立杆间距1.4～2m,≯�2m大横杆大横杆大横杆间距1.2～1.8m,≯�1.8m小横杆小横杆伸出立杆0.1m剪刀撑剪刀撑与地面夹角450剪刀撑每隔12～15m设置一道操作层操作层栏杆栏杆栏杆高度1.2m踢脚板附墙拉结扫地杆离地面0.1～0.3m架宽0.9～1.2m内立杆离墙≯0.35m组合钢模板的配板原则1、要保证构件的形状尺寸及相互位置正确。2、要使模板具有足够的强度、刚度和稳定性，能够承受各种荷载。3、力求构造简单，装拆方便，不妨碍钢筋绑扎，保证混凝土浇筑时不漏浆。4、配制的模板应优先选用通用、大块模板，使其种类和块数最少，木模镶拼量最小。5、相邻钢模板的边肋都应用U形卡插卡牢固，U形卡的间距不应大于300mm，端头接缝上的卡孔也应插上U形卡或L形插销。6、模板长向拼接宜采用错开布置，以增加模板的整体刚度。7、模板的支撑系统应根据模板的荷载和部件的刚度进行布置。三木模板木模板的木材主要采用松木和杉木。木模板的基本元件是拼板，它由板条和拼条（木挡）组成。板条厚度为25、50mm；宽度不宜超过200mm（梁底板的板条宽度不受限制，以免漏浆）。拼条截面尺寸为25mm×35mm～50mm×50mm；间距根据施工荷载大小及板条的厚度而定，一般取400～500mm。四胶合板模板模板用的胶合板通常由5、7、9、11层等奇数层单板经热压固化而胶合成形。相邻层的纹理方向相互垂直，通常最外层表板的纹理方向和胶合板板面的长向平行。...
