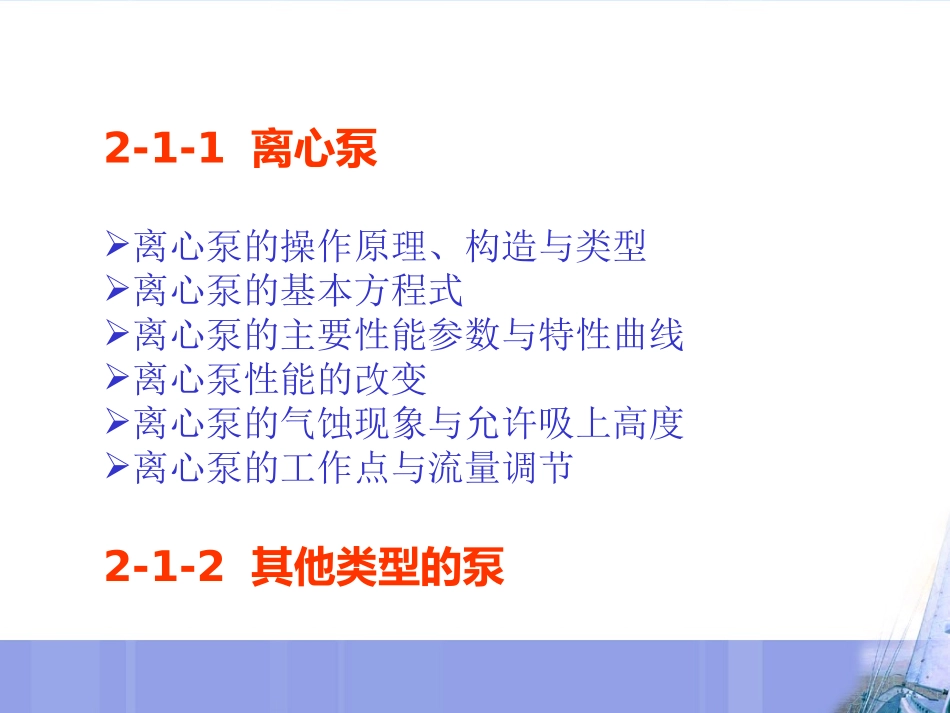

第二章流体输送机械第一节液体输送机械第一节液体输送机械2-1-1离心泵离心泵的操作原理、构造与类型离心泵的基本方程式离心泵的主要性能参数与特性曲线离心泵性能的改变离心泵的气蚀现象与允许吸上高度离心泵的工作点与流量调节2-1-2其他类型的泵流流流流流流流流流流流流流流流流流流流流流流流流•输送液体的机械通称为泵；例如：离心泵、往复泵、旋转泵和漩涡泵。•输送气体的机械按不同的工况分别称为:通风机、鼓风机、压缩机和真空泵。本章的目的：结合化工生产的特点，讨论各种流体输送机械的操作原理、基本构造与性能，合理地选择其类型、决定规格、计算功率消耗、正确安排在管路系统中的位置等2-1-1离心泵一．离心泵的操作原理、构造与类型1、操作原理•由若干个弯曲的叶片组成的叶轮置于具有蜗壳通道的泵壳之内。•叶轮紧固于泵轴上泵轴与电机相连，可由电机带动旋转。•吸入口位于泵壳中央与吸入管路相连，并在吸入管底部装一止逆阀。•泵壳的侧边为排出口，与排出管路相连，装有调节阀。离心泵的工作过程：•开泵前，先在泵内灌满要输送的液体。•开泵后，泵轴带动叶轮一起高速旋转产生离心力。液体在此作用下，从叶轮中心被抛向叶轮外周，压力增高，并以很高的速度（15-25m/s）流入泵壳。•在蜗形泵壳中由于流道的不断扩大，液体的流速减慢，使大部分动能转化为压力能。最后液体以较高的静压强从排出口流入排出管道。•泵内的液体被抛出后，叶轮的中心形成了真空，在液面压强（大气压）与泵内压力（负压）的压差作用下，液体便经吸入管路进入泵内，填补了被排除液体的位置。离心泵之所以能输送液体，主要是依靠高速旋转叶轮所产生的离心力，因此称为离心泵。气缚离心泵启动时，如果泵壳内存在空气，由于空气的密度远小于液体的密度，叶轮旋转所产生的离心力很小，叶轮中心处产生的低压不足以造成吸上液体所需要的真空度，这样，离心泵就无法工作，这种现象称作“气缚”。为了使启动前泵内充满液体，在吸入管道底部装一止逆阀。此外，在离心泵的出口管路上也装一调节阀，用于开停车和调节流量。2、基本部件和构造1）叶轮a)叶轮的作用将电动机的机械能传给液体,使液体的动能有所提高。b)叶轮的分类根据结构闭式叶轮开式叶轮半闭式叶轮叶片的内侧带有前后盖板，适于输送干净流体，效率较高。没有前后盖板，适合输送含有固体颗粒的液体悬浮物。只有后盖板，可用于输送浆料或含固体悬浮物的液体，效率较低。按吸液方式单吸式叶轮双吸式叶轮液体只能从叶轮一侧被吸入，结构简单。相当于两个没有盖板的单吸式叶轮背靠背并在了一起，可以从两侧吸入液体，具有较大的吸液能力，而且可以较好的消除轴向推力。2）泵壳A.泵壳的作用•汇集液体，作导出液体的通道；•使液体的能量发生转换，一部分动能转变为静压能。B.导叶轮为了减少液体直接进入蜗壳时的碰撞，在叶轮与泵壳之间有时还装有一个固定不动的带有叶片的圆盘，称为导叶轮。导叶轮上的叶片的弯曲方向与叶轮上叶片的弯曲方向相反，其弯曲角度正好与液体从叶轮流出的方向相适应，引导液体在泵壳的通道内平缓的改变方向，使能量损失减小，使动能向静压能的转换更为有效。3）轴封装置A轴封的作用为了防止高压液体从泵壳内沿轴的四周而漏出，或者外界空气漏入泵壳内。B轴封的分类轴封装置填料密封：机械密封：主要由填料函壳、软填料和填料压盖组成，普通离心泵采用这种密封。主要由装在泵轴上随之转动的动环和固定于泵壳上的静环组成，两个环形端面由弹簧的弹力互相贴紧而作相对运动，起到密封作用。端面密封3、离心泵的分类1）按照轴上叶轮数目的多少单级泵多级泵轴上只有一个叶轮的离心泵，适用于出口压力不太大的情况；轴上不止一个叶轮的离心泵，可以达到较高的压头。离心泵的级数就是指轴上的叶轮数，我国生产的多级离心泵一般为2~9级。2）按叶轮上吸入口的数目单吸泵双吸泵叶轮上只有一个吸入口，适用于输送量不大的情况。叶轮上有两个吸入口，适用于输送量很大的情况。3）按离心泵的不同用途水泵输送清水和物性与水相近、无腐蚀性且杂质很少的液体的泵,（B型）耐腐蚀泵接触液体的部件（叶轮、泵体）用耐腐...
