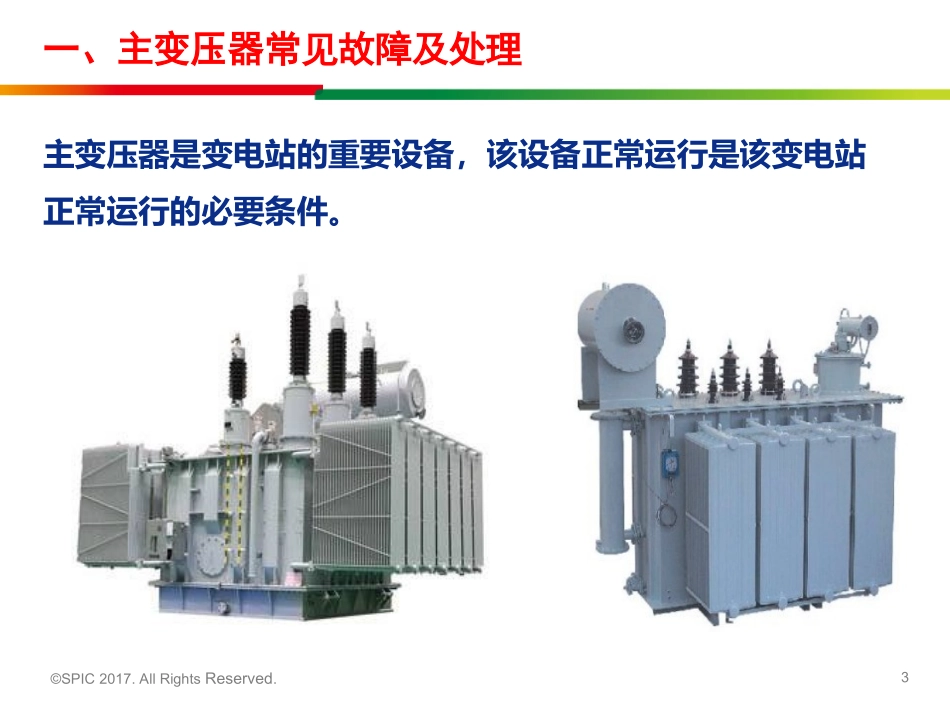

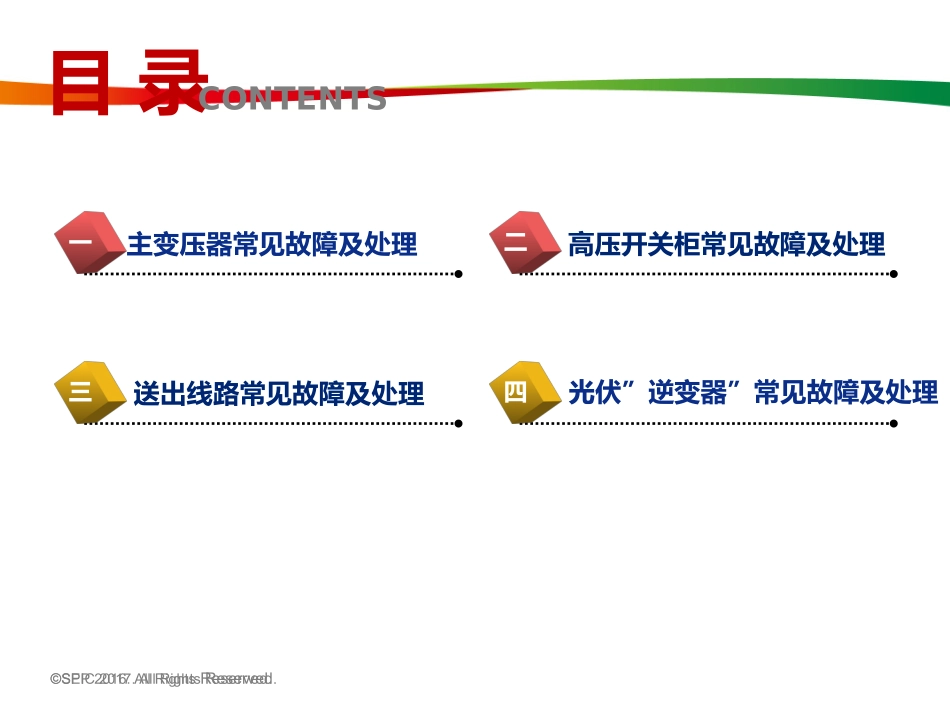

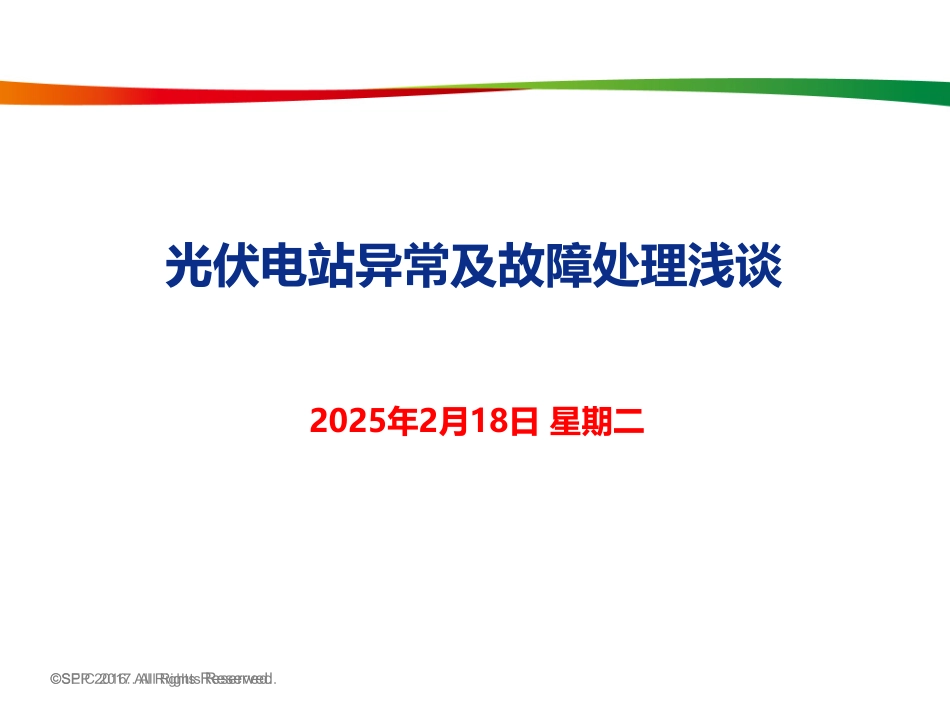

©SPIC2017.AllRightsReserved.©SEP2016.AllRightsReserved.www.spic.com.cn光伏电站异常及故障处理浅谈2025年2月18日星期二©SPIC2017.AllRightsReserved.©SEP2016.AllRightsReserved.目录CONTENTS主变压器常见故障及处理一三二四送出线路常见故障及处理高压开关柜常见故障及处理光伏”逆变器”常见故障及处理©SPIC2017.AllRightsReserved.3一、主变压器常见故障及处理主变压器是变电站的重要设备，该设备正常运行是该变电站正常运行的必要条件。©SPIC2017.AllRightsReserved.4一、主变压器常见故障及处理变压器故障可分为内部故障和外部故障。内部故障：是指变压器本体内部绝缘或绕组出现的故障。外部故障：是指变压器辅助设备出现的故障。故障的程度有轻有重，故障较轻时，变压器虽然能继续运行，但必须采取措施，同时监视故障的发展变化；当故障严重时，必须立即退出变压器的运行，防止故障扩大。变压器出现故障时，需要判断准确、及时，处理得当，即要防止故障扩大，又不可轻率停止变压器运行，这就要求运行人员提高故障判断能力，积累运行经验，使变压器的故障能得到正确的判断和及时的处理。©SPIC2017.AllRightsReserved.5变压器过热134油位异常冷却装置故障作用信号的气体继电器动作5变压器跳闸12常见故障判断及处理方法6变压器紧急停运一、主变压器常见故障及处理©SPIC2017.AllRightsReserved.6过热对变压器的使用寿命影响极大。IEC354《变压器运行负荷导则》指出变压器最热点温度达到140°C时油中会产生气泡，气泡会降低绝缘或引发闪络，赵成变压器损坏。国际电工委员会（IEC）认为：在80-140°C的范围内，变压器绝缘有效使用寿命降低的速度符合“变压器运行6°C法则”。规定线圈热点温度任何时候不得超过140°C，一般取130°C作为设计值。变压器过热11©SPIC2017.AllRightsReserved.7GB1094中规定：油浸变压器绕组平均温升限值是65K，顶部油温温升是55K，铁芯和油箱是80K。变压器油温异常升高的原因：①变压器过负荷②冷却装置故障（或冷却装置未完全投入）③变压器内部故障④温度指示装置指示错误。变压器过热11©SPIC2017.AllRightsReserved.8发现变压器油温异常升高，应对以上可能的原因逐一进行检查分析，作出正确判断。检查及处理要点：（1）若运行仪表指示变压器已过负荷，各温度计指示基本一致（可能有几度的偏差），变压器冷却装置无故障迹象，则油温升高由过负荷引起，应加强对变压器监视（负荷、温度、运行状态），并尽量争取降低过负荷倍数和缩短过负荷时间。变压器过热11©SPIC2017.AllRightsReserved.9（2）若冷却装置未完全投入或有故障，应立即处理，排除故障。若故障不能立即排除，则必须降低变压器运行负荷，按相应冷却装置冷却性能与负荷的对应值运行。（3）若远方测温装置发出温度告警信号，且指示温度值很高，而现场温度计指示并不高，变压器又没有其它故障现象，可能是远方测温回路故障误告警，这类故障可在适宜的时候给予处理。变压器过热11©SPIC2017.AllRightsReserved.10（4）如果三相变压器组中其中一相油温升高，明显高于该相在过去同一负荷，同等冷却条件下的运行温度，而冷却装置、温度计均正常，则过热可能是由变压器内部的某种故障引起，应立即由专业人员取油样做色谱分析（油样送检时间越短越好，最长不能超过24小时），进一步查明故障。若色谱分析表明变压器存在内部故障，或变压器在负荷及冷却条件不变的情况下，油温不断上升，则应按现场规程规定将变压器退出运行。变压器过热11©SPIC2017.AllRightsReserved.11冷却装置是通过变压器油帮助绕组和铁芯散热。正常与否是变压器正常运行的重要条件。在冷却装置存在故障或冷却效率打不到设计要求时，变压器不宜满负荷运行，更不宜过负荷运行。DL/T572中指出：在环境温度较低、过负荷时间不长、油温上升不太多的情况下，变压器是可以运行的，及时冷却装置全停，按照规定，仍然允许变压器带额定负荷运行20分钟，如果20分钟后上层油温尚未达到75°C，则允许上升到75°C，但这样运行的最长时间不得超过1小时。冷却装置故障12©SPIC2017.AllRightsReserved.12特别注意：在油温上升过程...
