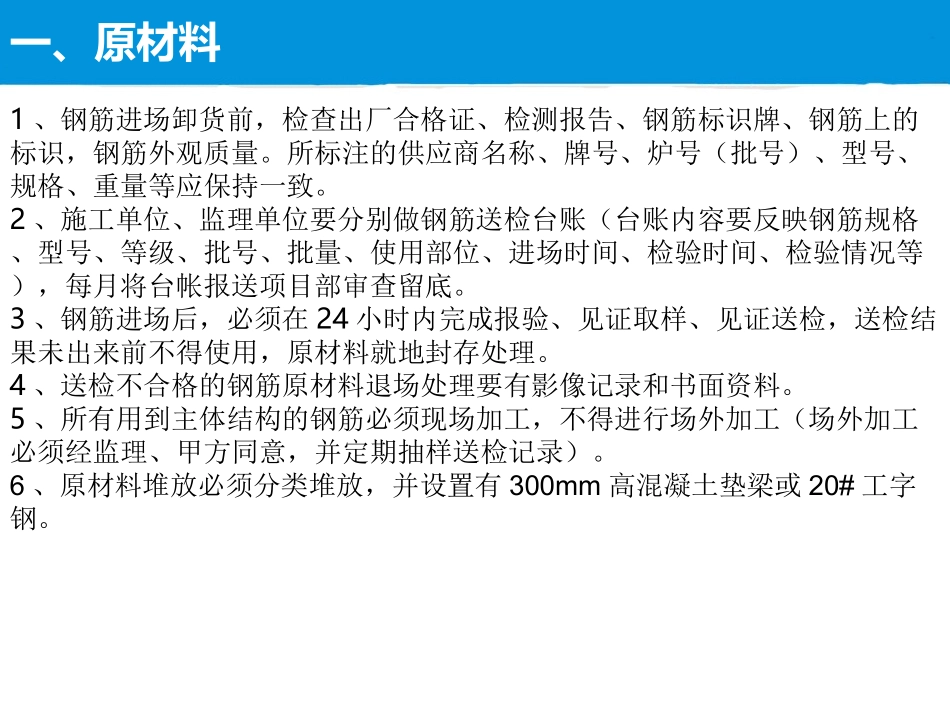

钢筋工程施工工艺2017年5月一、原材料1、钢筋进场卸货前，检查出厂合格证、检测报告、钢筋标识牌、钢筋上的标识，钢筋外观质量。所标注的供应商名称、牌号、炉号（批号）、型号、规格、重量等应保持一致。2、施工单位、监理单位要分别做钢筋送检台账（台账内容要反映钢筋规格、型号、等级、批号、批量、使用部位、进场时间、检验时间、检验情况等），每月将台帐报送项目部审查留底。3、钢筋进场后，必须在24小时内完成报验、见证取样、见证送检，送检结果未出来前不得使用，原材料就地封存处理。4、送检不合格的钢筋原材料退场处理要有影像记录和书面资料。5、所有用到主体结构的钢筋必须现场加工，不得进行场外加工（场外加工必须经监理、甲方同意，并定期抽样送检记录）。6、原材料堆放必须分类堆放，并设置有300mm高混凝土垫梁或20#工字钢。二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：梁钢筋绑扎主筋间距分布均匀，箍筋绑扎到位（箍筋与每根主筋相交位置必须有效绑扎牢固）主次梁交接处，主梁方向箍筋在交接位置按设计图纸间距绑扎箍筋二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：梁钢筋一排筋与二排筋采用分隔筋隔开，分隔筋直径≥主筋直径或25mm；分隔筋距支座边500mm设置一道，中间每隔3m设置一道二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：梁、柱箍筋按抗震要求，弯成135°角箍筋135°弯钩二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：墙、柱钢筋直径≥25mm，采用机械接头连接，14mm≤直径＜25mm，采用电渣压力焊连接，其余采用绑扎搭接。焊包凸出面不少于4mm，不得出现偏心、气孔、裂缝、咬边、夹渣等缺陷，雨天严禁作业。二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：墙柱钢筋绑扎要求画线绑扎，水平（箍筋）钢筋间距满足设计要求，水平筋或箍筋与每根主筋相交位置绑扎到位，严禁跳绑。二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：紧贴楼板面钢筋绑一个箍筋及距离浇筑板面500mm处加箍筋固定柱筋不偏位。紧贴楼板面钢筋绑一个箍筋固定距离浇筑板面500mm处加箍筋固定二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：断开的箍筋与止水钢板焊接。二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：柱、墙钢筋垫块：墙、柱采用成品塑胶内撑条，纵横间距≤600mm；柱主筋垫块采用成品塑胶垫块，沿柱角部≤600mm设置一个，墙体纵横间距≤600mm。塑胶垫块二、钢筋工程施工工艺、技术介绍1.梁柱钢筋：柱核心区箍筋：加工焊接成如图所示钢筋笼，梁钢筋绑扎完成时一同下沉到预定位置。二、钢筋工程施工工艺、技术介绍2.板钢筋：板底筋绑扎前，宜画线控制间距，建议采用弹线控制。二、钢筋工程施工工艺、技术介绍2.板钢筋：板面筋采用满绑（纵横钢筋交接位置都必须进行绑扎），不得出现‘隔一绑一’的跳绑形式，底部钢筋网除边缘部分外可以间隔交错扎牢。二、钢筋工程施工工艺、技术介绍2.板钢筋：板面筋在边支座锚固时，直接延伸到梁最外面一根钢筋的内侧弯下。面筋锚固端与梁箍筋（主筋）、墙主筋（水平筋）绑扎牢固，面筋绑扎要满绑。板面筋在边梁主筋内侧锚固梁中线二、钢筋工程施工工艺、技术介绍2.板钢筋：板内阳角增加7根直径同板面筋的放射钢筋，长度不小于1700mm。放射钢筋剪力墙二、钢筋工程施工工艺、技术介绍2.板钢筋：板（梁）底筋垫块：采用预制成品垫块，板间距1000*1000mm；梁底部每500mm布置2个放置在角筋位置。二、钢筋工程施工工艺、技术介绍2.板钢筋：板面筋垫块：采用成品垫块。每平方米不少于5个，梅花形布置。谢谢！
