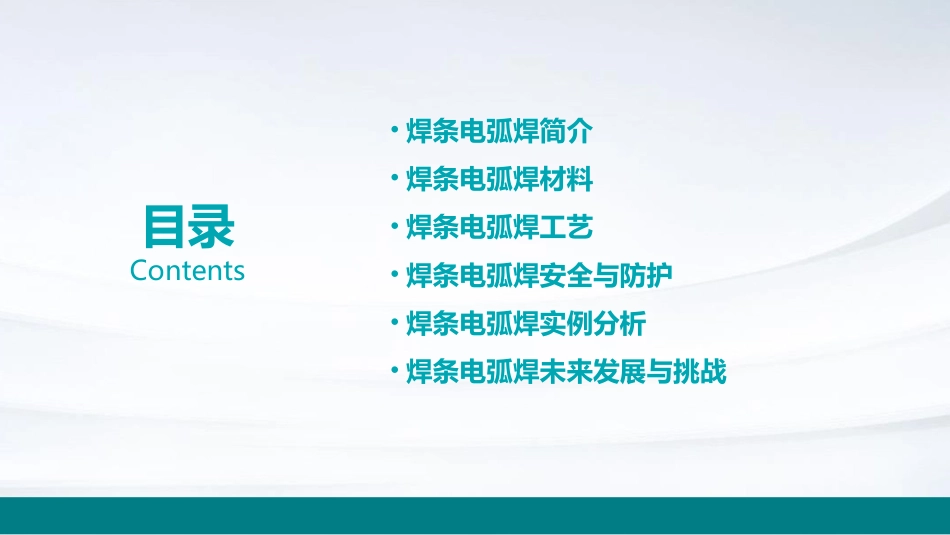

焊条电弧焊(6课时)研究课件Contents目录•焊条电弧焊简介•焊条电弧焊材料•焊条电弧焊工艺•焊条电弧焊安全与防护•焊条电弧焊实例分析•焊条电弧焊未来发展与挑战01焊条电弧焊简介焊条电弧焊是一种利用电弧热量熔化金属进行焊接的方法，通过填充焊条实现金属连接。定义操作简单、适应性强、成本低廉、应用广泛，适用于各种金属材料的焊接。特点定义与特点通过焊接电源提供直流或交流电，在电极与工件之间产生电弧。电弧产生熔化焊条冷却凝固电弧热量将焊条熔化，形成熔池。熔池冷却凝固后形成焊接接头，实现金属连接。030201工作原理钢结构、钢筋等建筑材料的焊接。建筑行业各种金属制品、机械设备、压力容器的焊接。制造业船体、甲板等金属结构的焊接。船舶行业如铁路、石油化工、电力等行业的金属结构焊接。其他领域应用领域02焊条电弧焊材料焊条焊条类型焊条分为酸性焊条和碱性焊条，不同类型的焊条具有不同的化学成分和工艺性能。焊条直径常用的焊条直径有1.6mm、2.0mm、2.5mm、3.2mm和4.0mm等，选择合适的焊条直径可以提高焊接效率和焊接质量。焊条烘干焊条在使用前需要进行烘干处理，以去除焊条中的水分，避免焊接过程中出现气孔等缺陷。焊接母材的材质对焊接工艺和焊接质量有很大的影响，不同的母材需要采用不同的焊接工艺和焊条。母材材质焊接前需要对母材进行表面处理，如除锈、去油污等，以提高焊接质量和焊接效率。母材表面处理对于某些材质的母材，需要在焊接前进行预热，以降低焊接应力，避免焊接裂纹等缺陷的产生。母材预热焊接母材气体纯度保护气体的纯度对焊接质量有很大的影响，如果气体的纯度不足，会导致焊接过程中出现气孔、裂纹等缺陷。气体种类常用的保护气体有氩气、氦气、二氧化碳等，不同的气体具有不同的化学性质和物理性质，对焊接质量和焊接效率有不同的影响。气体流量保护气体的流量对焊接质量和焊接效率也有很大的影响，如果气体的流量过大或过小，都会影响焊接效果。保护气体03焊条电弧焊工艺电流的大小直接影响焊接熔深和焊缝的强度。合适的电流值取决于焊条类型、母材厚度和焊接速度等因素。焊接电流电压是电弧燃烧的必要条件，合适的电压值有助于稳定电弧和保证焊接质量。焊接电压焊接速度决定了焊接效率和焊缝的宽度。适当的焊接速度能够保证焊接质量的同时提高生产效率。焊接速度不同直径和类型的焊条适用于不同的焊接需求，选择合适的焊条对于获得良好的焊接效果至关重要。焊条直径与类型焊接参数掌握正确的引弧和熄弧方法，能够避免产生焊接缺陷，提高焊接质量。引弧与熄弧运条方式焊条角度与位置焊接变形控制不同的运条方式会影响焊缝的形状和尺寸。通过合适的运条方式，可以获得美观且性能良好的焊缝。保持焊条与母材之间的合适角度和位置，有助于获得良好的熔深和美观的焊缝。了解和控制焊接过程中的变形因素，采取相应措施减少变形，可以提高焊接结构的精度和稳定性。焊接操作技巧对焊缝的外观进行仔细检查，包括焊缝宽度、深度、平整度等，以确保其满足质量要求。外观检查通过无损检测技术，如射线检测、超声检测等，对焊缝内部进行检测，以确保无缺陷存在。无损检测对焊接后的材料进行拉伸、弯曲、冲击等试验，以评估其力学性能是否满足设计要求。力学性能测试通过金相显微镜对焊缝进行观察和分析，了解其微观结构和组织特征，为焊接质量的评估提供科学依据。金相分析焊接质量评估04焊条电弧焊安全与防护确保工作场所安全，检查焊接设备是否正常，检查焊接材料是否符合要求。焊接前检查遵循正确的焊接顺序和操作方法，避免因操作不当导致安全事故。焊接操作规范确认焊接质量，检查工作场所是否存在安全隐患，确保工作完成后工作场所安全。焊接后检查安全操作规程个人防护装备防止飞溅物伤害眼睛，选择符合安全标准的防护眼镜。防止飞溅物和火花烫伤，选择符合安全标准的焊接服。保护手部免受高温和飞溅物伤害，选择耐高温的手套。防止脚部受伤，选择符合安全标准的安全鞋。防护眼镜焊接服手套安全鞋定期进行安全培训，提高员工安全意识，确保工作场所符合安全要求。制定应急预案，配备必要的急救设备和药品，确保在发生事故时能够及...
