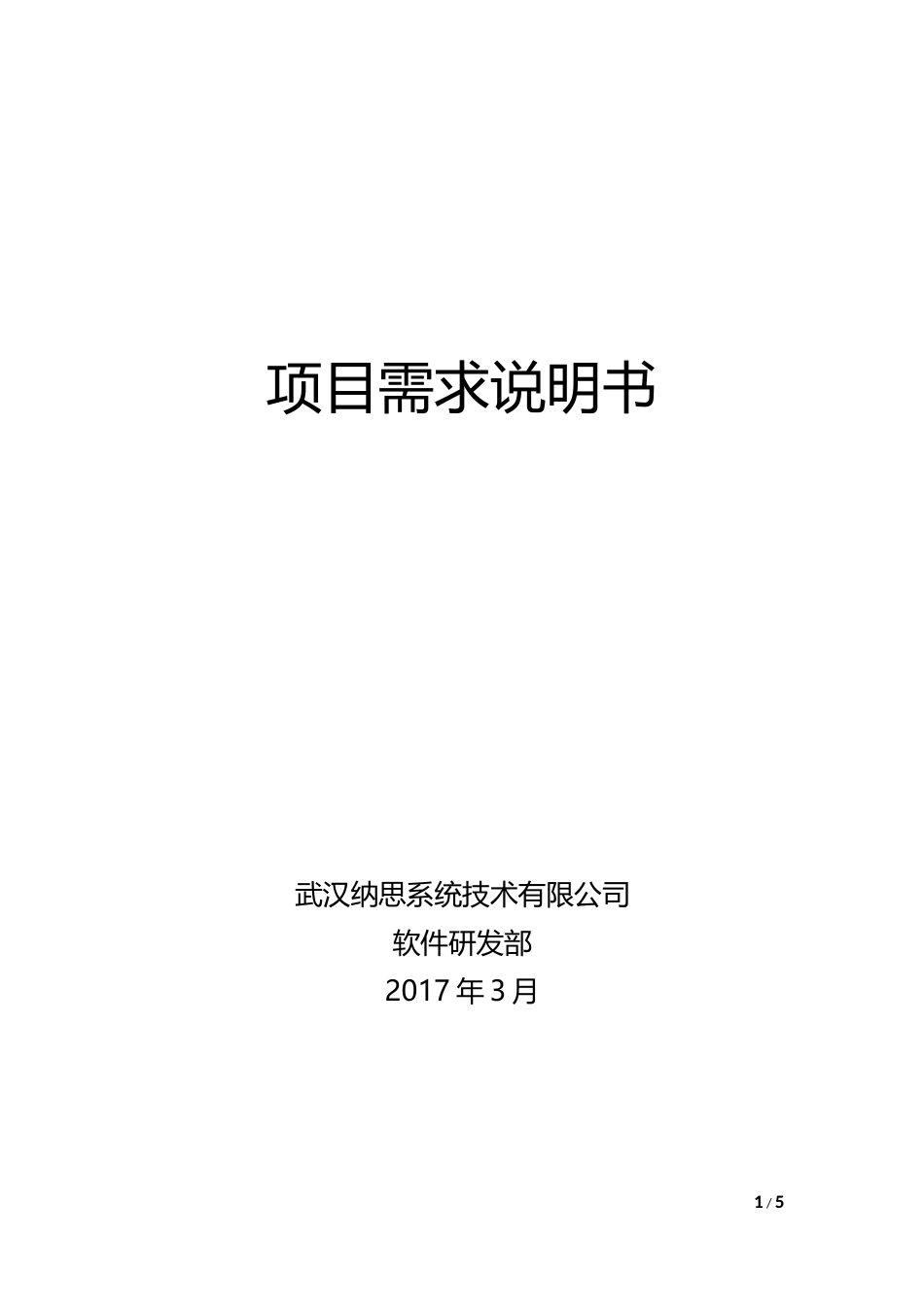

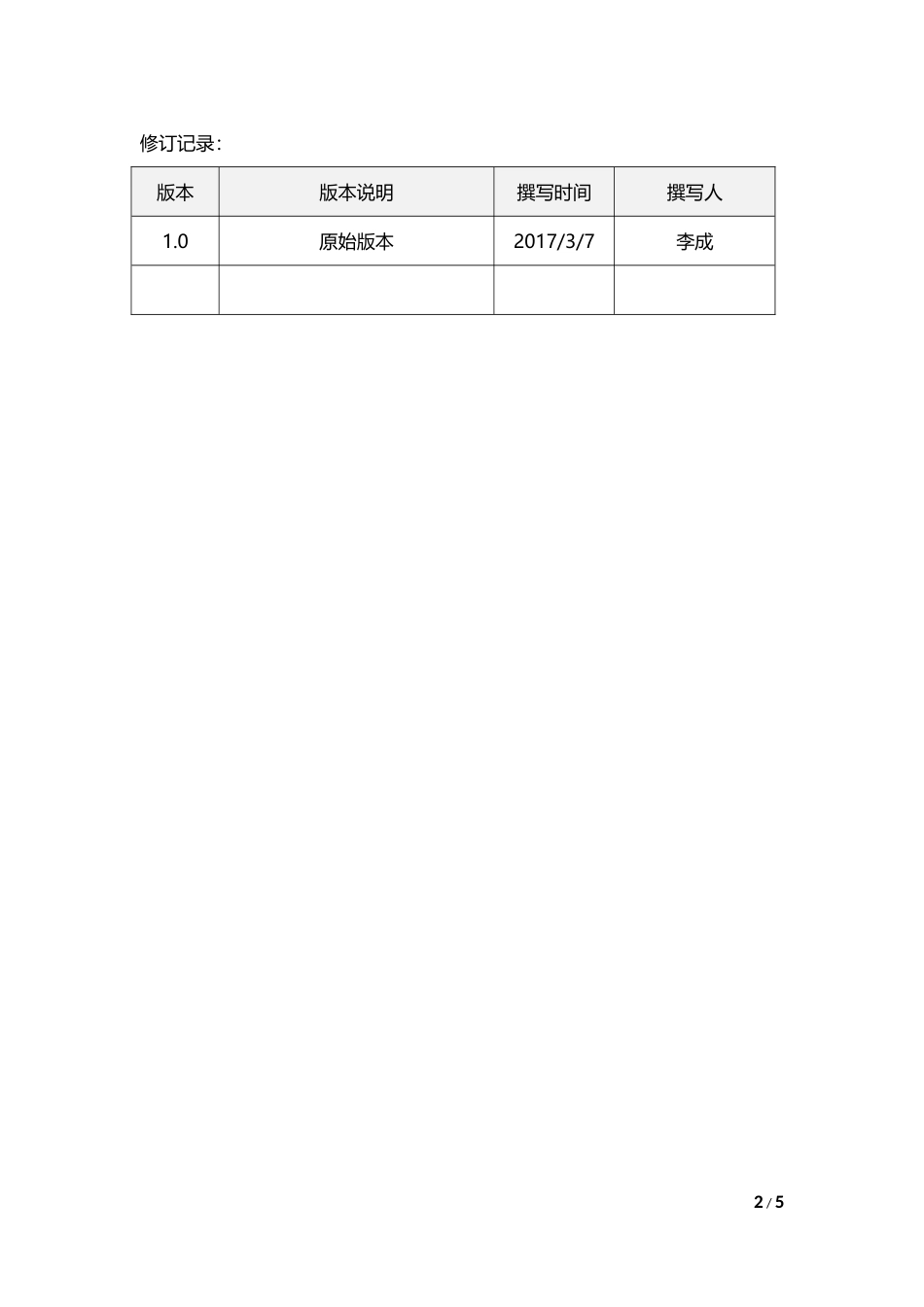

项目需求说明书武汉纳思系统技术有限公司软件研发部2017年3月1/5修订记录：版本版本说明撰写时间撰写人1.0原始版本2017/3/7李成2/5背景基于宁波项目预警方案，针对高压电塔，变电站中的避雷针，变电站中的主变协同开发千里眼预警方案，针对以上电力设备进行预警监测，提前预防意外发生。“预警”是一种预报，即在特定环境下就能够及时发出警报。预警的本质是对系统状态的预测和警示，是预测分析工作的一种延伸。变电站建设周期长，且需要大量的费用。因此，对电力设备而言进行有效的预测是十分有必要的。相关参数暂略目标本次目标完成标准，其一针对高压电塔的倾斜测试，标示预警范围，超出预警后3D仿真电塔预警，且发送预警异常数据上报到展示端。其二针对变电站中的主变设备有针对的远距离测温，在测温服务端设置预警阈值。当测温达到预警值后同时在测温镜头和原始光镜头标示高温区域。其三，针对变电中的多个避雷针，为防止长时间的腐蚀和江浙地区酸性雨季导致的避雷针倾斜，防止其因倾斜发生意外损坏其他设备对其进行远距离图像分析并提前预警。项目结构图3/5模块描述1.倾角数据上报描述：倾角上报，通过GSM模块发送实时数据到数据采集中心，数据采集中心约定通讯协议采集上报数据2.倾角3D仿真描述：根据实时上报的倾角数据，3D仿真中正确的模拟现场的真实情况以及倾斜角度和相关参数3.倾角远程数据采集描述：倾角数据采集中心，首先收集到倾角设备的采集信息，同时对数据进行备份和校准，确保实时数据的稳定输出4.倾角时间同步描述：倾角时间同步时从采集中心中设置装置的时间，保证装置的时间和服务端的时间是同步进行，这样避免误报5.倾角采样参数设置描述：采样间隔同样是针对装置的设置，设置的是装置的内部的采样频率，确保能够在多条协议通讯时做到数据不丢的一种措施手段6.倾角苏醒时间设置4/5描述：倾角苏醒时间指的是在数据采集中心发送指令到倾角设备，控制倾角设备的苏醒周期，在低功耗的基础上解决了唤醒机制的一种约定手段7.装置固件升级描述：固件升级同样是对当前设备的一种补充，倾角设备可以通过固件升级的方式更新系统的功能，为后续的功能进行功能性的迭代。同时也避免了BUG所带来的大量消耗8.避雷针预警采集服务描述：避雷针中设置相关的预置点位，通过实施阶段设置的预置点位对变电站中的避雷针进行定时定点的扫视巡逻，可以通过该服务进行相关配置9.避雷针预警数据上报描述：采集到的预警数据会及时向数据采集中心中回报预警数据，同时采集的数据进行整合分析后发送到客户接口进行预警10.测温预警采集服务描述：测温服务中可以设置当前检测的主变设备，设置其工作正常温度，超过预警值后会对当前数据进行采样。11.测温预警数据上报描述：当发现超过预警值，会对当前的数据进行分析整合，并且上报到客户接口之中进行预警12.视频流媒体描述：为凸显千里眼的设备优势，工作人员能够随时介入到当前视频检测中，能够通过视频观察变电站中的实际情况，为集成设备管理中心，流媒体起到一个推流的作用，以达到现场直播的效果需求确认客户确认：项目经理确认：确认时间：确认时间：5/5
