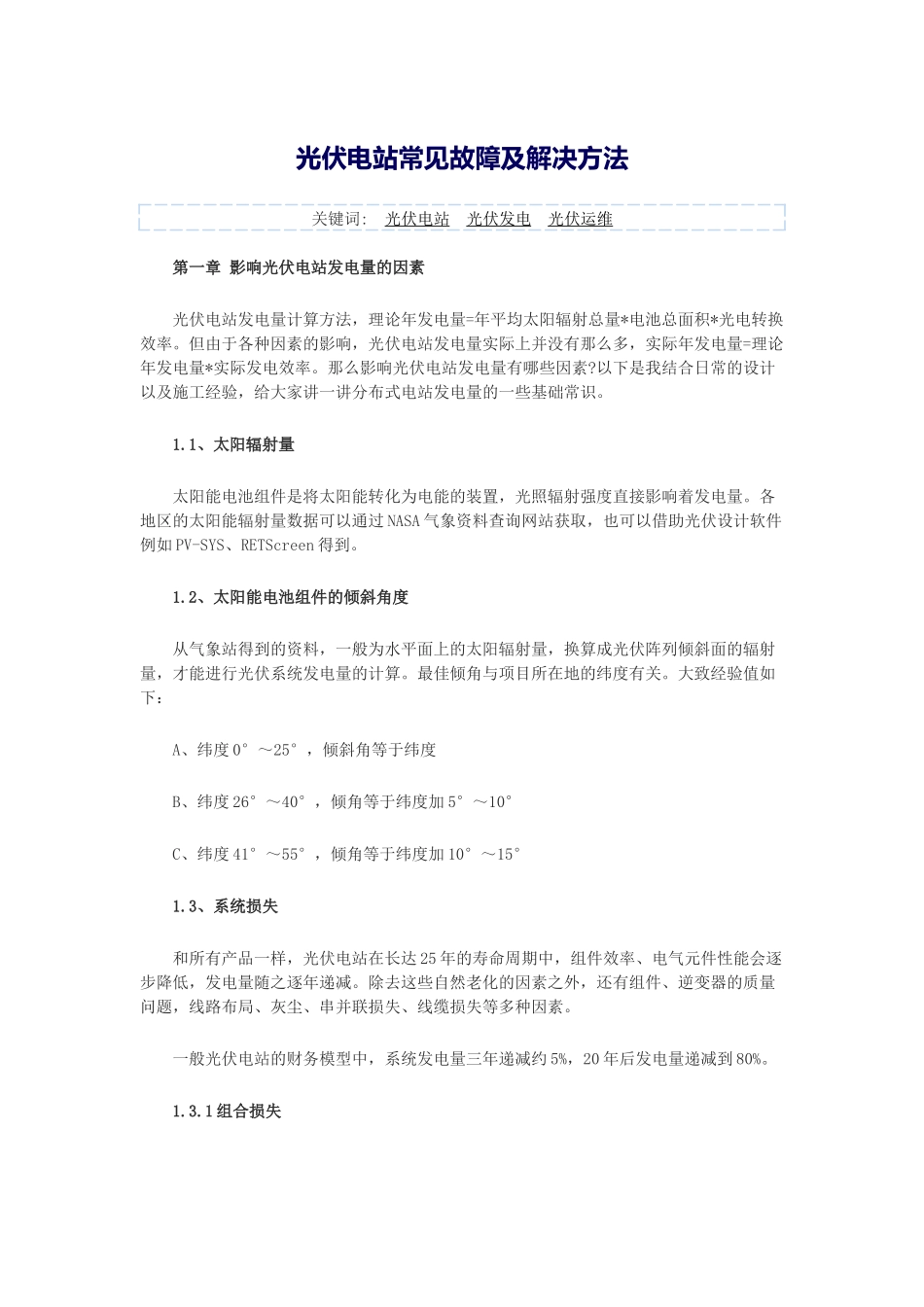

光伏电站常见故障及解决方法关键词:光伏电站光伏发电光伏运维第一章影响光伏电站发电量的因素光伏电站发电量计算方法，理论年发电量=年平均太阳辐射总量*电池总面积*光电转换效率。但由于各种因素的影响，光伏电站发电量实际上并没有那么多，实际年发电量=理论年发电量*实际发电效率。那么影响光伏电站发电量有哪些因素?以下是我结合日常的设计以及施工经验，给大家讲一讲分布式电站发电量的一些基础常识。1.1、太阳辐射量太阳能电池组件是将太阳能转化为电能的装置，光照辐射强度直接影响着发电量。各地区的太阳能辐射量数据可以通过NASA气象资料查询网站获取，也可以借助光伏设计软件例如PV-SYS、RETScreen得到。1.2、太阳能电池组件的倾斜角度从气象站得到的资料，一般为水平面上的太阳辐射量，换算成光伏阵列倾斜面的辐射量，才能进行光伏系统发电量的计算。最佳倾角与项目所在地的纬度有关。大致经验值如下：A、纬度0°～25°，倾斜角等于纬度B、纬度26°～40°，倾角等于纬度加5°～10°C、纬度41°～55°，倾角等于纬度加10°～15°1.3、系统损失和所有产品一样，光伏电站在长达25年的寿命周期中，组件效率、电气元件性能会逐步降低，发电量随之逐年递减。除去这些自然老化的因素之外，还有组件、逆变器的质量问题，线路布局、灰尘、串并联损失、线缆损失等多种因素。一般光伏电站的财务模型中，系统发电量三年递减约5%，20年后发电量递减到80%。1.3.1组合损失凡是串联就会由于组件的电流差异造成电流损失;并联就会由于组件的电压差异造成电压损失;而组合损失可达到8%以上，中国工程建设标准化协会标准规定小于10%。因此为了减低组合损失，应注意：1)应该在电站安装前严格挑选电流一致的组件串联。2)组件的衰减特性尽可能一致。1.3.2灰尘遮挡在所有影响光伏电站整体发电能力的各种因素中，灰尘是第一大杀手。灰尘光伏电站的影响主要有：通过遮蔽达到组件的光线，从而影响发电量;影响散热，从而影响转换效率;具备酸碱性的灰尘长时间沉积在组件表面，侵蚀板面造成板面粗糙不平，有利于灰尘的进一步积聚，同时增加了阳光的漫反射。所以组件需要不定期擦拭清洁。现阶段光伏电站的清洁主要有，洒水车，人工清洁，机器人三种方式。1.3.3温度特性温度上升1℃，晶体硅太阳电池：最大输出功率下降0.04%，开路电压下降0.04%(-2mv/℃)，短路电流上升0.04%。为了减少温度对发电量的影响，应该保持组件良好的通风条件。1.3.4线路、变压器损失系统的直流、交流回路的线损要控制在5%以内。为此，设计上要采用导电性能好的导线，导线需要有足够的直径。系统维护中要特别注意接插件以及接线端子是否牢固。1.3.5逆变器效率逆变器由于有电感、变压器和IGBT、MOSFET等功率器件，在运行时，会产生损耗。一般组串式逆变器效率为97-98%，集中式逆变器效率为98%，变压器效率为99%。1.3.6阴影、积雪遮挡在分布式电站中，周围如果有高大建筑物，会对组件造成阴影，设计时应尽量避开。根据电路原理，组件串联时，电流是由最少的一块决定的，因此如果有一块有阴影，就会影响这一路组件的发电功率。当组件上有积雪时，也会影响发电，必须尽快扫除。第二章分布式光伏电站常见故障2.1、故障现象：逆变器屏幕没有显示故障分析：没有直流输入，逆变器LCD是由直流供电的。可能原因：(1)组件电压不够。逆变器工作电压是100V到500V，低于100V时，逆变器不工作。组件电压和太阳能辐照度有关。(2)PV输入端子接反，PV端子有正负两极，要互相对应，不能和别的组串接反。(3)直流开关没有合上。(4)组件串联时，某一个接头没有接好。(5)有一组件短路，造成其它组串也不能工作。解决办法：用万用表电压档测量逆变器直流输入电压。电压正常时，总电压是各组件电压之和。如果没有电压，依次检测直流开关，接线端子，电缆接头，组件等是否正常。如果有多路组件，要分开单独接入测试。如果逆变器是使用一段时间，没有发现原因，则是逆变器硬件电路发生故障，请联系我公司售后。2.2、故障现象：逆变器不并网。故障分析：逆变器和电网没有连接。可能原因：(1)交流开关没有合上。(2)逆变器交流输出端子没有接上(3)接线时，把逆变...
