深基坑土方开挖、内支撑施工方案(专家论证)VIP专享VIP免费

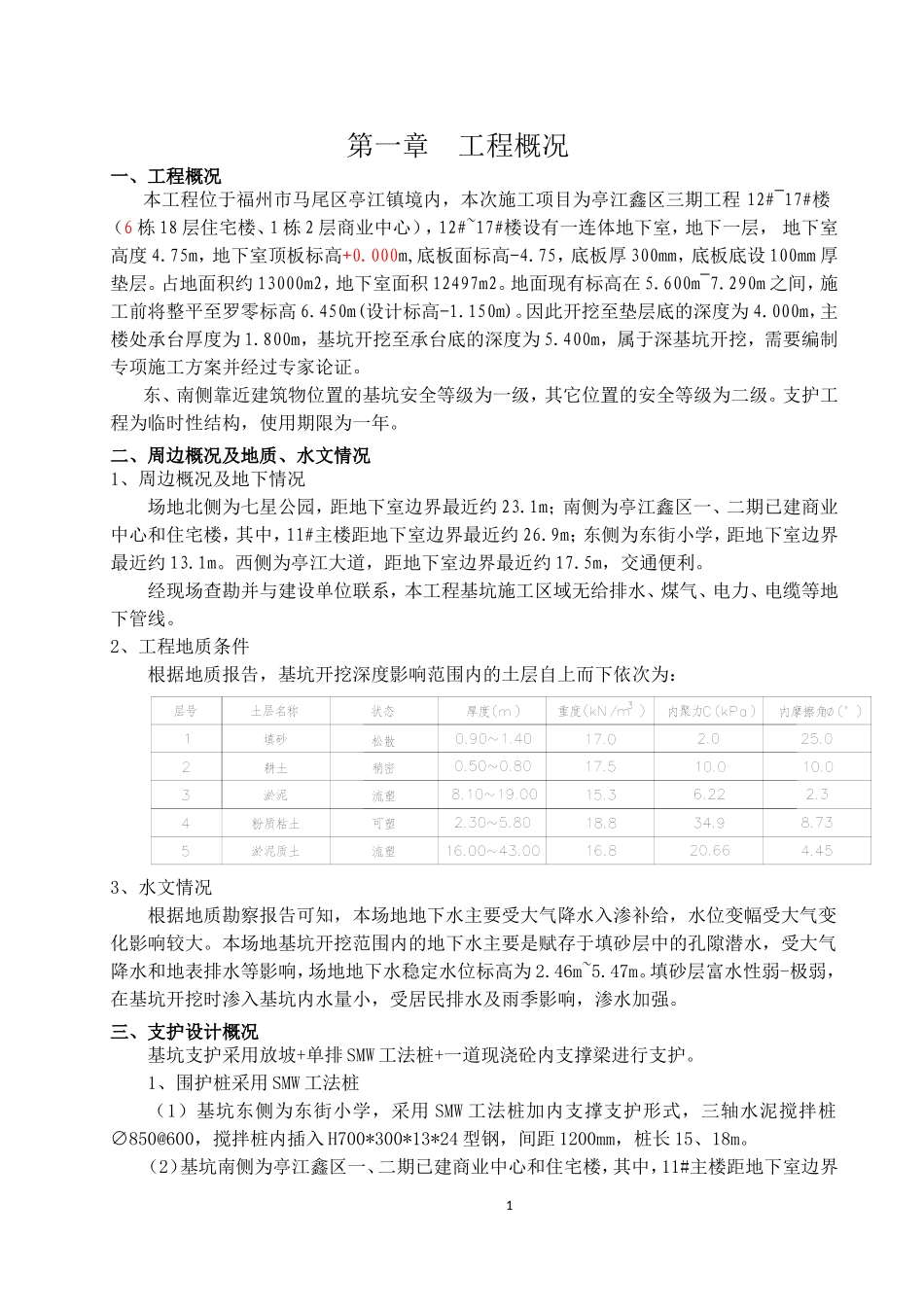

第一章工程概况一、工程概况本工程位于福州市马尾区亭江镇境内，本次施工项目为亭江鑫区三期工程12#~17#楼（6栋18层住宅楼、1栋2层商业中心），12#~17#楼设有一连体地下室，地下一层，地下室高度4.75m，地下室顶板标高+0.000m,底板面标高-4.75，底板厚300mm，底板底设100mm厚垫层。占地面积约13000m2，地下室面积12497m2。地面现有标高在5.600m~7.290m之间，施工前将整平至罗零标高6.450m(设计标高-1.150m)。因此开挖至垫层底的深度为4.000m，主楼处承台厚度为1.800m，基坑开挖至承台底的深度为5.400m，属于深基坑开挖，需要编制专项施工方案并经过专家论证。东、南侧靠近建筑物位置的基坑安全等级为一级，其它位置的安全等级为二级。支护工程为临时性结构，使用期限为一年。二、周边概况及地质、水文情况1、周边概况及地下情况场地北侧为七星公园，距地下室边界最近约23.1m；南侧为亭江鑫区一、二期已建商业中心和住宅楼，其中，11#主楼距地下室边界最近约26.9m；东侧为东街小学，距地下室边界最近约13.1m。西侧为亭江大道，距地下室边界最近约17.5m，交通便利。经现场查勘并与建设单位联系，本工程基坑施工区域无给排水、煤气、电力、电缆等地下管线。2、工程地质条件根据地质报告，基坑开挖深度影响范围内的土层自上而下依次为：3、水文情况根据地质勘察报告可知，本场地地下水主要受大气降水入渗补给，水位变幅受大气变化影响较大。本场地基坑开挖范围内的地下水主要是赋存于填砂层中的孔隙潜水，受大气降水和地表排水等影响，场地地下水稳定水位标高为2.46m~5.47m。填砂层富水性弱-极弱，在基坑开挖时渗入基坑内水量小，受居民排水及雨季影响，渗水加强。三、支护设计概况基坑支护采用放坡+单排SMW工法桩+一道现浇砼内支撑梁进行支护。1、围护桩采用SMW工法桩（1）基坑东侧为东街小学，采用SMW工法桩加内支撑支护形式，三轴水泥搅拌桩∅850@600，搅拌桩内插入H700*300*13*24型钢，间距1200mm，桩长15、18m。（2）基坑南侧为亭江鑫区一、二期已建商业中心和住宅楼，其中，11#主楼距地下室边界1最近约26.9m，采用SMW工法桩加内支撑支护形式，三轴水泥搅拌桩∅850@600，搅拌桩内插入H700*300*13*24型钢，间距1200mm，桩长24m。（3）基坑西侧为亭江大道，采用SMW工法桩加内支撑支护形式，三轴水泥搅拌桩∅650@450，搅拌桩内插入H500*300*11*18型钢，间距900mm，桩长15、18、21m。（4）基坑北侧为七星公园，采用SMW工法桩加内支撑支护形式，三轴水泥搅拌桩∅650@450，搅拌桩内插入H500*300*11*18型钢，间距900mm，桩长21m。2、放坡+素砼喷射距围护桩外围1500mm采用放坡开挖500mm，坡度1：1，素砼强度C20，厚度40mm。3、内支撑内支撑采用现浇砼梁支撑，支撑系统面标高为-1.65m，冠梁GL：1.2*0.8m、环梁ZC1：1.5*0.8m、支撑梁L1：0.7*0.8m、L1：0.6*0.7m。立柱采用35米长的φ800冲钻灌注桩内插格构柱。四、降排水设计概况工程设计采用三轴搅拌桩进行挡水，在坡顶设置截水沟，在坡脚设置排水沟，并每间距50m设置集水井。汇聚后在集水井中用水泵及时将积水抽掉。附图1：施工总平面布置图、基坑平面图附图3：基坑支护剖面图2附图1基坑支护总平图34附图2基坑支护剖面图第二章、编制依据一、编制依据1.福建省建筑设计研究院设计并提供的施工图纸，包括设计总说明、总平面图、监测点布置平图示意图、基坑支护结构平图示意图、剖面图、大样图等相关图纸。2.《马尾亭江鑫区（三期）岩土工程勘察报告》（福建省教育建筑设计院）3、施工组织总设计4.工程中依据的主要规范、规程和标准及文件：1)、规范、规程一览表类别名称文件编号国标建筑基坑工程监测技术规范GB50497-2009国标建筑地基基础工程施工质量验收规范GB50202-2012国标建筑工程施工质量验收统一标准GBJ50300-2001国标工程测量规范GB5026-2007国标混凝土结构工程施工质量验收规范GB50204-2002（2011版）行标建筑地基处理技术规范JGJ79-2012行标建筑施工土石方工程安全技术规范JGJ180-2009行标建筑机械使用安全技术规程JGJ33-20125行标施工现场临时用电安全技术规范JGJ46-2012行标建筑桩基技术规范JGJ94-2008行标建筑基坑支护技术规程J...
