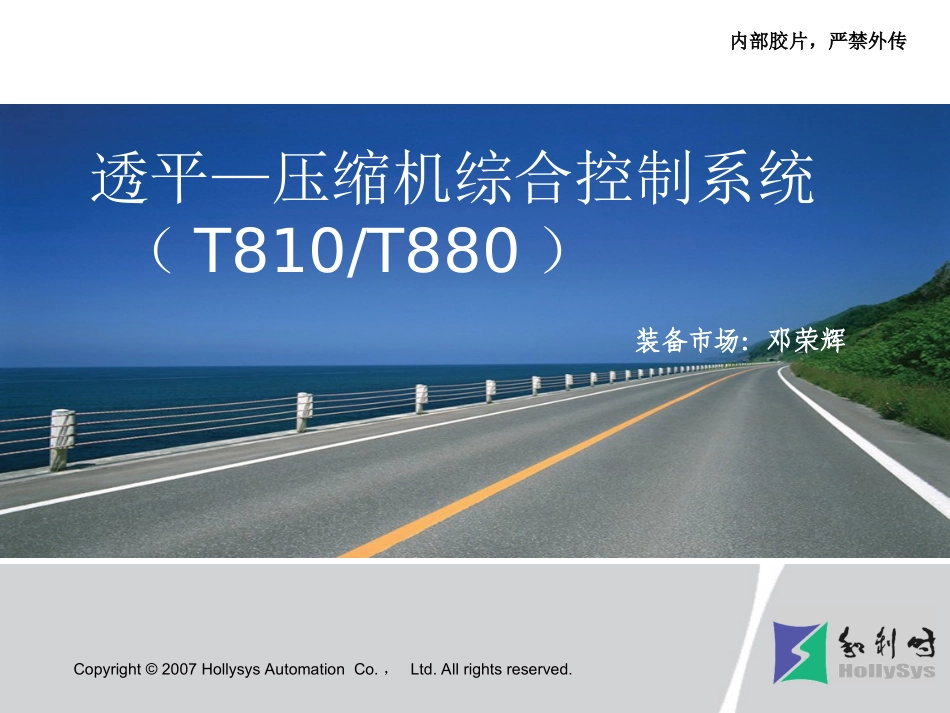

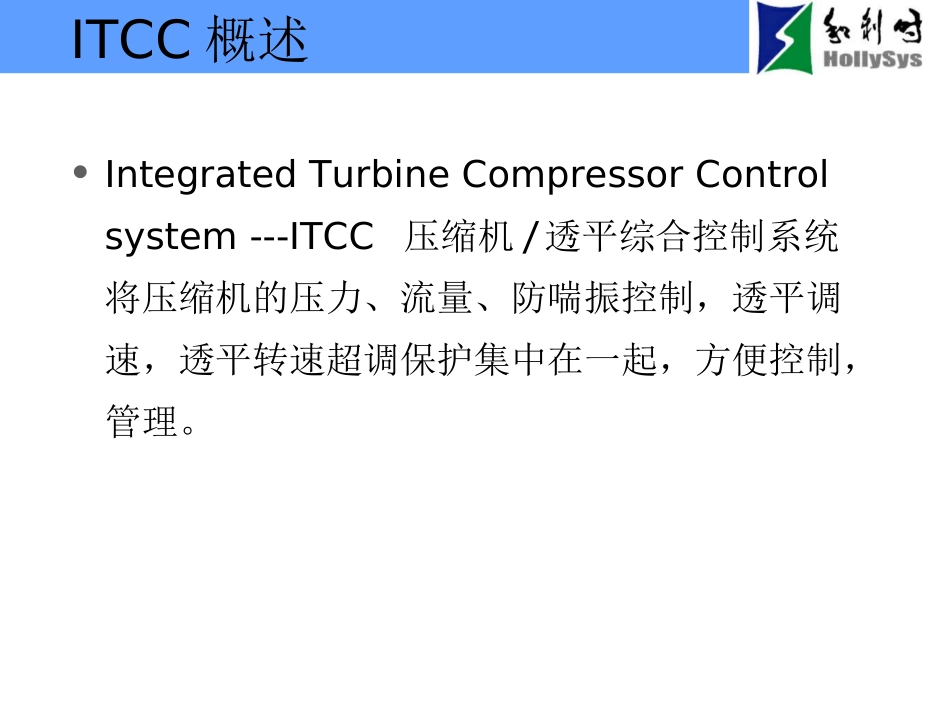

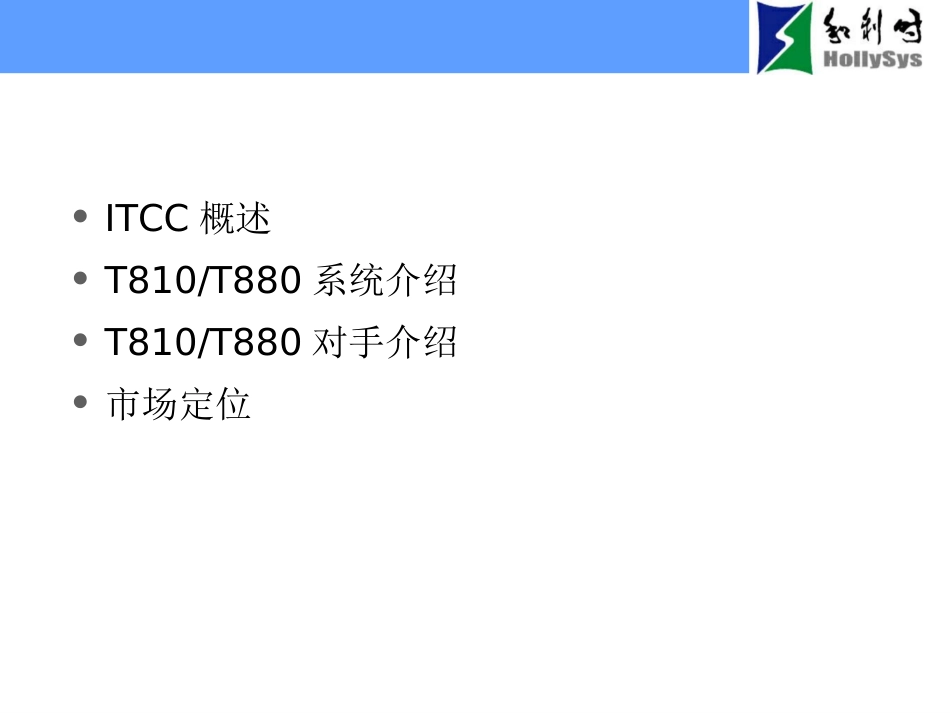

内部胶片，严禁外传Copyright©2007HollysysAutomationCo.，Ltd.Allrightsreserved.透平—压缩机综合控制系统（T810/T880）装备市场：邓荣辉ITCC概述T810/T880系统介绍T810/T880对手介绍市场定位ITCC概述IntegratedTurbineCompressorControlsystem---ITCC压缩机/透平综合控制系统将压缩机的压力、流量、防喘振控制，透平调速，透平转速超调保护集中在一起，方便控制，管理。透平压缩机概述透平压缩机的分类透平式压缩机是一种叶片式旋转机械，它利用叶片和气体的相互作用，提高气体的压力和动能，并利用相继的通流元件使气体减速，将动能转变为压力的提高。一般透平式压缩机可以进行如下分类a\按气体主要运动方向分：离心式—气体在压缩机内大致径向流动轴流式—气体在压缩机内大致沿平行于轴线方向流动轴流离心组合式—有时在轴流式的高压段配以离心式段，形成轴流、离心组合式压缩机透平压缩机概述b\按排气压力PD分：通风机：Pd<1.42*104N/M2（表压）鼓风机：Pd=1.42*104~2.45*105N/m2压缩机：Pd〉2.45*105N/m2透平压缩机概述c/按用途和被处理的介质命名如：化工透平式压缩机、制冷压缩机、高炉鼓风机、空气压缩机、二氧化碳压缩机、天然气压缩机、氮氢合成气压缩机的离心式和轴流式压缩机相比各优缺点轴流式压缩机具有效率高（设计工况下绝热效率可比离心式高出5%~10%）、流量大等优点，但排气压力不高，稳定工作范围窄，对工质中的杂质敏感，叶片易受磨损；离心式压缩机侧不同，除效率比轴流式压缩机低下，可以达到很高的排气压力，允许输送较小的流量。压缩机厂商国内沈阳鼓风机集团（沈鼓）、陕西鼓风机集团（陕鼓）国外GE、西门子、三井、埃雷奥特、曼透平空分厂家国内：杭氧、川空、中国空分、开空国外：法液空、林德轴流压缩机T810/T880应用领域冶金行业（钢铁）：高炉鼓风机、制氧厂（空分机组）石油化工行业：炼油装置、乙烯装置、合成氨装置、尿素装置和天然气装置煤化工行业（甲醇、尿素）：合成气压缩机、循环气压缩机、冷激气压缩机、氨冷冻压缩机、丙烯压缩机化肥行业：合成气压缩机、CO2压缩机HOLLYSYS（CCS）系统介绍和利时公司涉足装备制造业十余年，拥有T810、T880、T80等多种透平压缩机控制专利产品；并培养了一支集方案设计、系统成套、软件组态、现场调试、用户培训和售后服务为一体的近百人的装备业工程服务队伍。旧的分散控制系统L/OS/OSystemGovernorLocalPanelDCSSurgePLCGatewayESDVibrationHollysysT880(ITCC)L/OS/OSystemIntegratedControllerDCSVibrationLocalMMIEngineerWorkstationOperatorConsoleT880系统（CCS）架构图IO通讯主卡扩展运算CPUIO通讯主卡主控1IO通讯主卡扩展运算CPU主控2IO通讯主卡快速回路信号系统网主控冗余网背板总线背板总线冗余IO总线冗余IO总线主控之间热备冗余专用智能模块专用智能模块专用智能模块DI模块DI模块DO模块DO模块AI模块AI模块AO模块AO模块其他回路信号冗余关系冗余关系冗余关系冗余关系100mS20mSSIL3级保护系统其他回路信号快速任务与慢速任务在不同的CPU内运行，保证快速任务的实时性快速回路控制速度快，典型应用控制周期≤20mS通用DCS结构，通讯功能强大，支持远程IO根据压缩机控制系统点数特征设计专用控制模块，进行压缩机系统关键回路设计整个系统冗余配置，关键回路3冗余配置保护与控制独立，提高系统安全性IO采集速度快，数据更新时间≤2mST880系统配置简图T880系统图片CCS系统控制目标控制系统应保证透平和压缩机在安全条件下运行，并能提供持续的喘振防护喘振防护功能在保证安全的同时，尽量不引起工艺的波动，不带来能源的浪费控制系统应保证透平/压缩机组在非计划停机期间不发生误停机最大程度提高机组运行效率ITCC机组控制系统必须是整个装置控制系统的一部分，ITCC必须能够方便地实现与DCS和其他控制设备进行通讯压缩机控制必须执行所有日常工作，以便给操作员提供更多的时间用于工艺生产。并备有容错功能(对误操作可自动保护)，协助操作员顺利开车CCS系统功能介绍透平压缩机控制功能可分为：透平转速控制（SIC）压缩机性能控制（PIC...
