站用直流电源系统专项隐患排查细则VIP免费

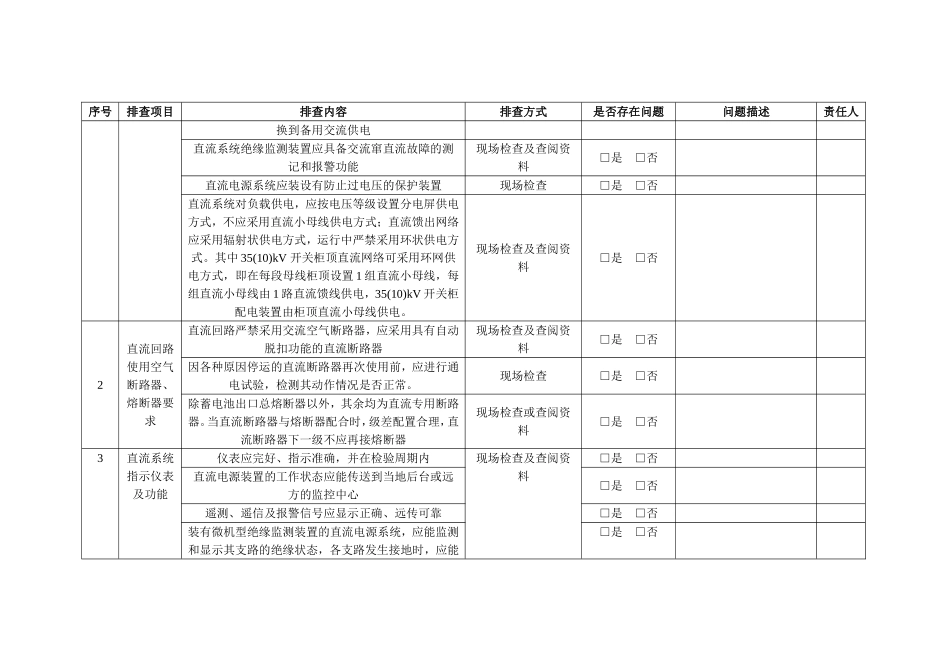

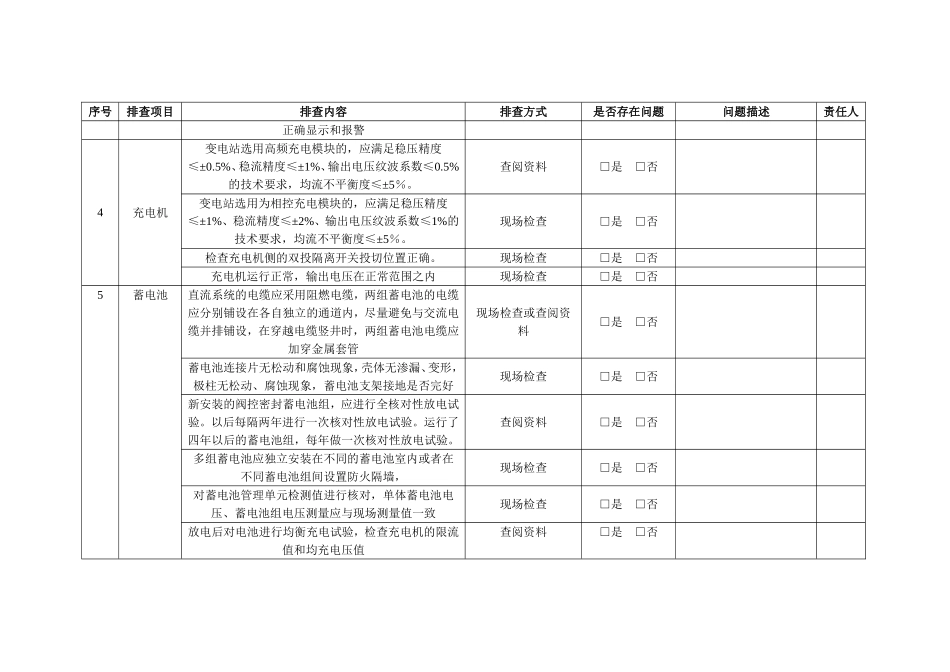

附件3站用直流电源系统专项隐患排查细则充电装置主要信息变电站名称国网XX电力XXXkVXXX变电站设备型号制造厂家投运日期蓄电池主要信息变电站名称设备型号制造厂家投运日期序号排查项目排查内容排查方式是否存在问题问题描述责任人一、直流电源系统1运行方式330kV及以上电压等级变电站及重要的220kV变电站应采用三台充电装置，两组蓄电池组的供电方式。每组蓄电池和充电装置应分别接于一段直流母线上，第三台充电装置（备用充电装置）可在两段母线之间切换，任一工作充电装置退出运行时，手动投入第三台充电装置现场检查及查阅资料□是□否两组蓄电池的直流系统，直流母线应采用分段运行的方式，并在两段直流母线之间设置联络断路器或隔离开关，正常运行时断路器或隔离开关处于断开位置现场检查及查阅资料□是□否每套充电装置应有两路分别取自不同站用电源的交流输入互为备用，当运行的交流输入失去时能自动切现场检查及查阅资料□是□否序号排查项目排查内容排查方式是否存在问题问题描述责任人换到备用交流供电直流系统绝缘监测装置应具备交流窜直流故障的测记和报警功能现场检查及查阅资料□是□否直流电源系统应装设有防止过电压的保护装置现场检查□是□否直流系统对负载供电，应按电压等级设置分电屏供电方式，不应采用直流小母线供电方式；直流馈出网络应采用辐射状供电方式，运行中严禁采用环状供电方式。其中35(10)kV开关柜顶直流网络可采用环网供电方式，即在每段母线柜顶设置1组直流小母线，每组直流小母线由1路直流馈线供电，35(10)kV开关柜配电装置由柜顶直流小母线供电。现场检查及查阅资料□是□否2直流回路使用空气断路器、熔断器要求直流回路严禁采用交流空气断路器，应采用具有自动脱扣功能的直流断路器现场检查及查阅资料□是□否因各种原因停运的直流断路器再次使用前，应进行通电试验，检测其动作情况是否正常。现场检查□是□否除蓄电池出口总熔断器以外，其余均为直流专用断路器。当直流断路器与熔断器配合时，级差配置合理，直流断路器下一级不应再接熔断器现场检查或查阅资料□是□否3直流系统指示仪表及功能仪表应完好、指示准确，并在检验周期内现场检查及查阅资料□是□否直流电源装置的工作状态应能传送到当地后台或远方的监控中心□是□否遥测、遥信及报警信号应显示正确、远传可靠□是□否装有微机型绝缘监测装置的直流电源系统，应能监测和显示其支路的绝缘状态，各支路发生接地时，应能□是□否序号排查项目排查内容排查方式是否存在问题问题描述责任人正确显示和报警4充电机变电站选用高频充电模块的，应满足稳压精度≤±0.5%、稳流精度≤±1%、输出电压纹波系数≤0.5%的技术要求，均流不平衡度≤±5％。查阅资料□是□否变电站选用为相控充电模块的，应满足稳压精度≤±1%、稳流精度≤±2%、输出电压纹波系数≤1%的技术要求，均流不平衡度≤±5％。现场检查□是□否检查充电机侧的双投隔离开关投切位置正确。现场检查□是□否充电机运行正常，输出电压在正常范围之内现场检查□是□否5蓄电池直流系统的电缆应采用阻燃电缆，两组蓄电池的电缆应分别铺设在各自独立的通道内，尽量避免与交流电缆并排铺设，在穿越电缆竖井时，两组蓄电池电缆应加穿金属套管现场检查或查阅资料□是□否蓄电池连接片无松动和腐蚀现象，壳体无渗漏、变形，极柱无松动、腐蚀现象，蓄电池支架接地是否完好现场检查□是□否新安装的阀控密封蓄电池组，应进行全核对性放电试验。以后每隔两年进行一次核对性放电试验。运行了四年以后的蓄电池组，每年做一次核对性放电试验。查阅资料□是□否多组蓄电池应独立安装在不同的蓄电池室内或者在不同蓄电池组间设置防火隔墙，现场检查□是□否对蓄电池管理单元检测值进行核对，单体蓄电池电压、蓄电池组电压测量应与现场测量值一致现场检查□是□否放电后对电池进行均衡充电试验，检查充电机的限流值和均充电压值查阅资料□是□否序号排查项目排查内容排查方式是否存在问题问题描述责任人电池间距符合设计要求，极性标志清晰，编号正确、电池架牢固可靠无变形，蓄电池组无损坏，锈蚀，无发热情况现场检查□是□否220V蓄电池组的绝...
