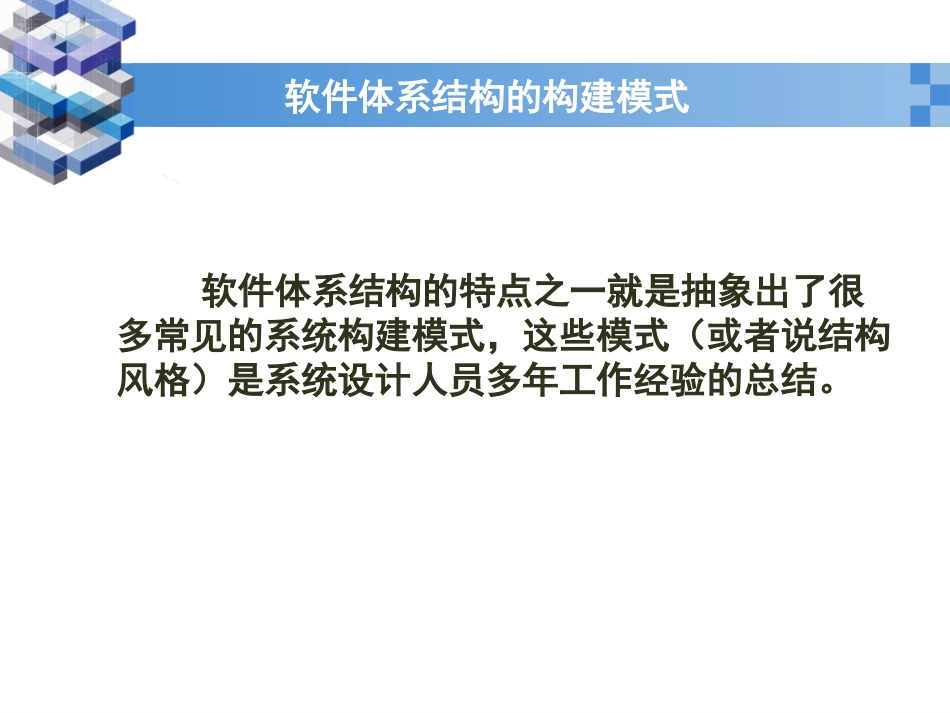

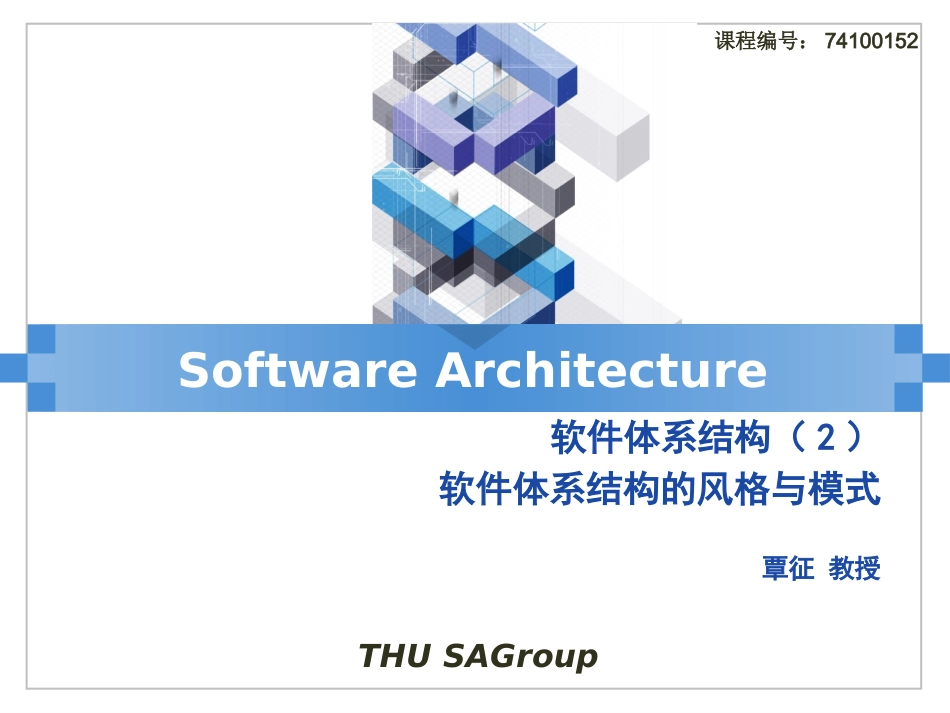

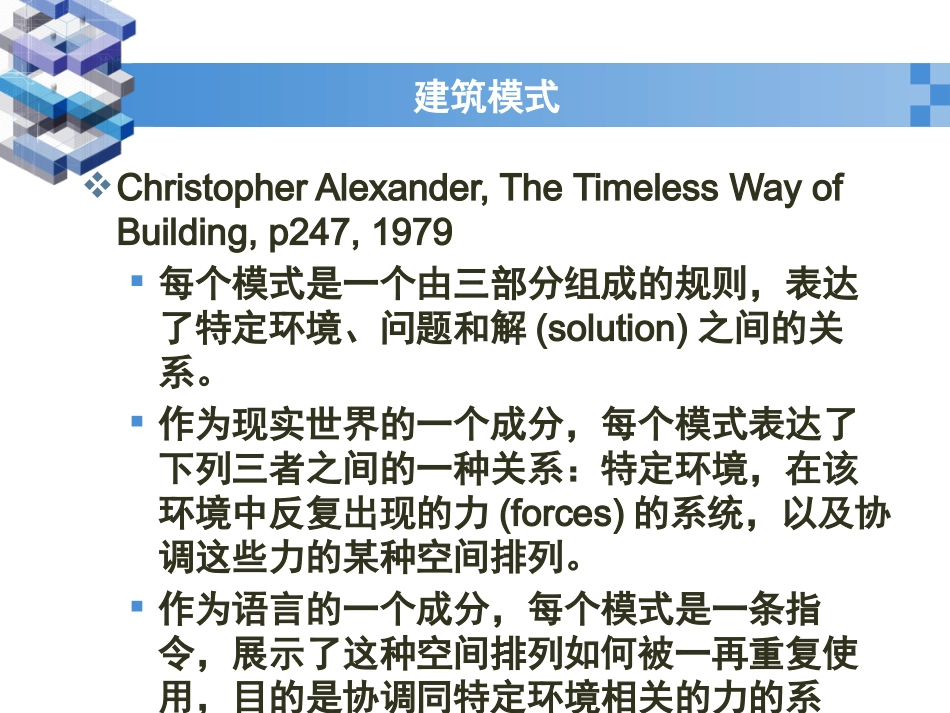

THUSAGroup课程编号：74100152软件体系结构（2）软件体系结构的风格与模式覃征教授SoftwareArchitecture建筑模式ChristopherAlexander,TheTimelessWayofBuilding,p247,1979每个模式是一个由三部分组成的规则，表达了特定环境、问题和解(solution)之间的关系。作为现实世界的一个成分，每个模式表达了下列三者之间的一种关系：特定环境，在该环境中反复出现的力(forces)的系统，以及协调这些力的某种空间排列。作为语言的一个成分，每个模式是一条指令，展示了这种空间排列如何被一再重复使用，目的是协调同特定环境相关的力的系统。简单地说，模式既是存在于现实世界中的事物，又是告诉我们如何以及何时创造该事物的规则。模式既是过程，又是事物；既是活生生的事物的描述，又是创造该事物的过程的描述。软件体系结构的构建模式软件体系结构的特点之一就是抽象出了很多常见的系统构建模式，这些模式（或者说结构风格）是系统设计人员多年工作经验的总结。软件体系结构风格和模式的概念软件体系结构风格(ArchitecturalStyle)一种体系结构风格以结构组织模式定义了一个系统家族关于构件和连接件类型的术语；一组约束对它们组合方式的规定；一个或多个语义模型，规定了如何从各成分的特性决定系统整体特性概括地说，一种软件体系结构风格刻划一个具有共享结构和语义的系统家族软件体系结构模式(ArchitecturalPattern)一种软件体系结构模式是对某个具体环境下问题的结构性解决方法体系结构风格模式系统中的词汇目前尚不完善每个风格可以视为一组构件的集合，以及构件间的交互（连接器）构件（Components）＋连接器（Connectors）E.g.C/S结构中•构件：Client,Server•连接器：C/S间的通讯协议软件体系结构的构建风格风格分类：1.管道-过滤器风格2.面向对象风格3.事件驱动风格4.分层风格5.数据共享风格6.解释器风格7.反馈控制环风格8.异构风格的集成特别注意：体系结构风格不是对软件进行分类的标准。它仅仅是表示描述软件的不同角度而已例如一个系统采用了分层风格，但这并不妨碍它用面向对象的方法来实现。同一个系统采用多种风格造成了所谓体系结构风格的异构组合。管道-过滤器风格概述在管道-过滤器风格下，每个功能模块都有一组输入和输出。功能模块称作过滤器（filters）；功能模块间的连接可以看作输入、输出数据流之间的通路，所以称作管道（pipes）。管道-过滤器风格的特性之一在于过滤器的相对独立性，即过滤器独立完成自身功能，相互之间无需进行状态交互。管道-过滤器风格特性过滤器是独立运行的构件非临近的过滤器之间不共享状态过滤器自身无状态过滤器对其处理上下连接的过滤器“无知”对相邻的过滤器不施加任何限制结果的正确性不依赖于各个过滤器运行的先后次序各过滤器在输入具备后完成自己的计算。完整的计算过程包含在过滤器之间的拓扑结构中。管道-过滤器风格一个管道-过滤器风格的示意图如下图所示：FiltersPipes管道-过滤器风格一个采用了嵌套的管道过滤器的系统示例：SystemSimple:PipeFilterSplitterGrepMergeAndSortMergeAndSortMergeSort管道-过滤器风格实例Unix系统中的管道过滤器结构ls–al|grepmyDOS中的管道命令DOS允许在命令中出现用竖线字符“|”分开的多个命令，将符号“|”之前的命令的输出，作为“|”之后命令的输入，这就是“管道功能”，竖线字符“|”是管道操作符。例如，命令dir|more使得当前目录列表在屏幕上逐屏显示。dir的输出是整个目录列表，它不出现在屏幕上而是由于符号“|”的规定，成为下一个命令more的输入，more命令则将其输入，more命令则将其输入一屏一屏地显示，成为命令行的输出。THUSAGroup12管道-过滤器风格实例THUSAGroup13dir|more管道-过滤器风格优点设计者可以将整个系统的输入、输出特性简单的理解为各个过滤器功能的合成。设计人员将整个系统的输入输出行为理解为单个过滤器行为的叠加与组合。这样可以将问题分解，化繁为简。将系统抽象成一个“黑箱”，其输入是系统中第一个过滤器的输入管道，输出是系统中最后一个过滤器的输出管道，...
