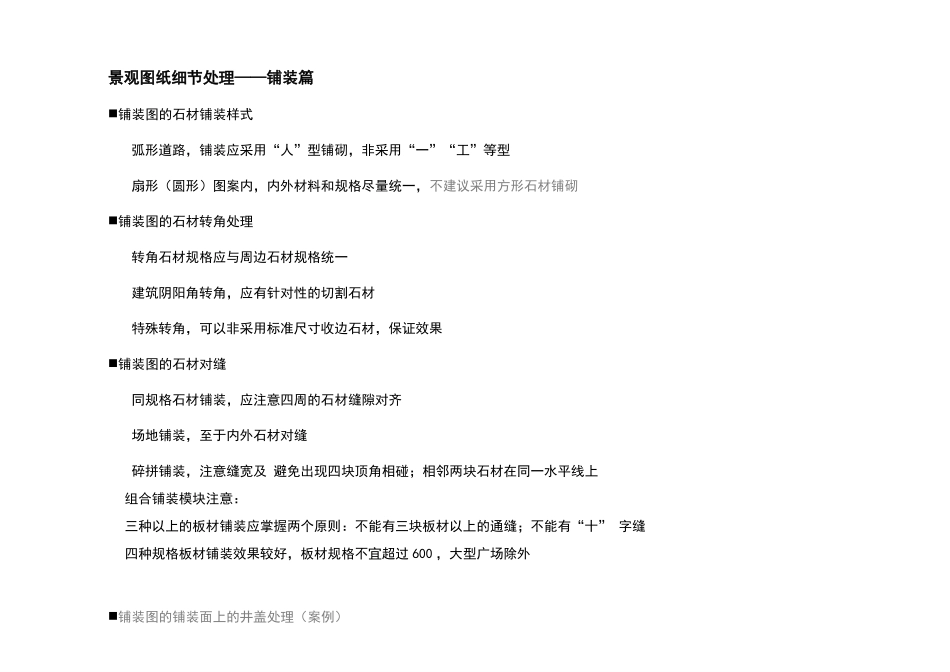

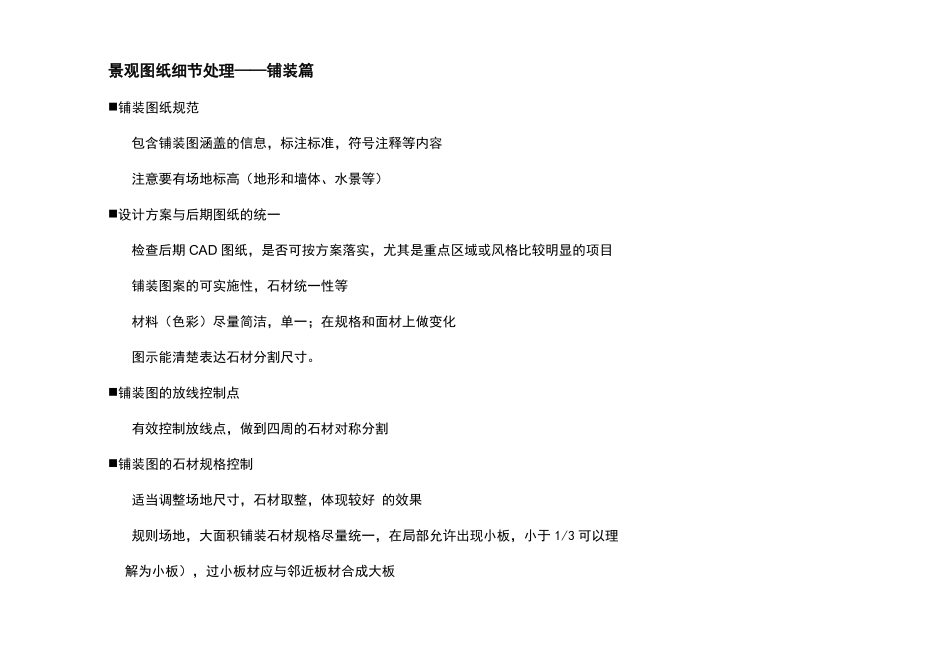

HOWTODRAW…景观图纸细节处理—铺装篇景观图纸细节处理——铺装篇铺装图纸规范包含铺装图涵盖的信息，标注标准，符号注释等内容注意要有场地标高（地形和墙体、水景等）设计方案与后期图纸的统一检查后期CAD图纸，是否可按方案落实，尤其是重点区域或风格比较明显的项目铺装图案的可实施性，石材统一性等材料（色彩）尽量简洁，单一；在规格和面材上做变化图示能清楚表达石材分割尺寸。铺装图的放线控制点有效控制放线点，做到四周的石材对称分割铺装图的石材规格控制适当调整场地尺寸，石材取整，体现较好的效果规则场地，大面积铺装石材规格尽量统一，在局部允许出现小板，小于1/3可以理解为小板），过小板材应与邻近板材合成大板景观图纸细节处理——铺装篇铺装图的石材铺装样式弧形道路，铺装应采用“人”型铺砌，非采用“一”“工”等型扇形（圆形）图案内，内外材料和规格尽量统一，不建议采用方形石材铺砌铺装图的石材转角处理转角石材规格应与周边石材规格统一建筑阴阳角转角，应有针对性的切割石材特殊转角，可以非采用标准尺寸收边石材，保证效果铺装图的石材对缝同规格石材铺装，应注意四周的石材缝隙对齐场地铺装，至于内外石材对缝碎拼铺装，注意缝宽及避免出现四块顶角相碰；相邻两块石材在同一水平线上组合铺装模块注意：三种以上的板材铺装应掌握两个原则：不能有三块板材以上的通缝；不能有“十”字缝四种规格板材铺装效果较好，板材规格不宜超过600，大型广场除外铺装图的铺装面上的井盖处理（案例）一、铺装图规范一张完整的铺装图都包含了那些信息？索引图以及索引图图号台阶信息：每阶高度，阶数尺寸标注(在模型空间标注)注：以上图例除尺寸标注外均在图纸空间操作铺装节点周边硬质、软质关系交代清楚，材质标示、hatch填充须完整。二、CAD图与方案的呼应CAD图与方案的呼应2.4.1铺装详图三、控制铺装起始点转角石材尽量保持一致；造价较高的项目可采取“L”型切割，保证完成整性以中心点进行放线后，4周石材分割都相同四、石材分割的艺术——控制路面及石材规格1、微调路面宽度，符合石材规格2、调整铺装石材规格，符合路面宽度总之避免出现零碎板材出现，影响整体效果错误正确石材分割的艺术——石材规格大面积铺装石材规格尽量统一，在局部允许出现小板（小于1/3可以理解为小板），过小板材应与邻近板材合成大板石材分割的艺术——斜铺错误正确圆形铺装，石材放线水平对齐，造成整体铺装感觉乱；应以45度斜铺方式，整体统一石材分割的艺术—转角处理转角石材尽量保持规格一致性石材分割的艺术—转角处理不规则特殊转角石材可不用规格板，尽量用整块石材；转角收边石材可适当加大、减小尺寸，与铺装线保持对齐石材分割的艺术——转角处理非直角转角石材应按折角线，两个对称处理石材分割的艺术-对缝收边石材应与内侧石材铺装保持缝隙一致正确错误石材分割的艺术——四型板案例三种以上的板材铺装应掌握两个原则1、不能有三块板材以上的通缝2、不能有“十”字缝四种规格板材铺装效果较好，板材规格不宜超过600，大型广场除外石材分割的艺术—井盖处理石材分割的艺术——井盖处理
