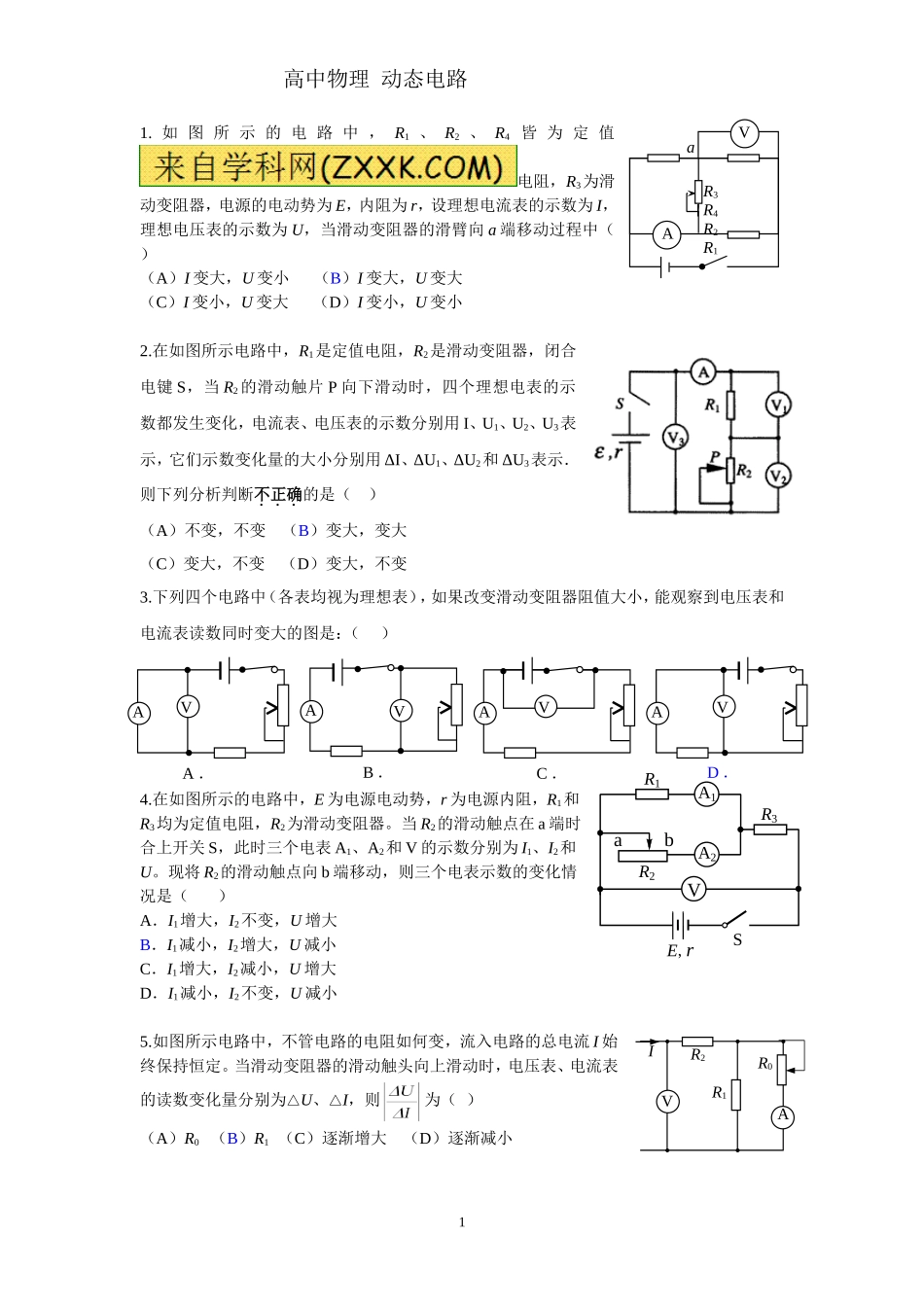

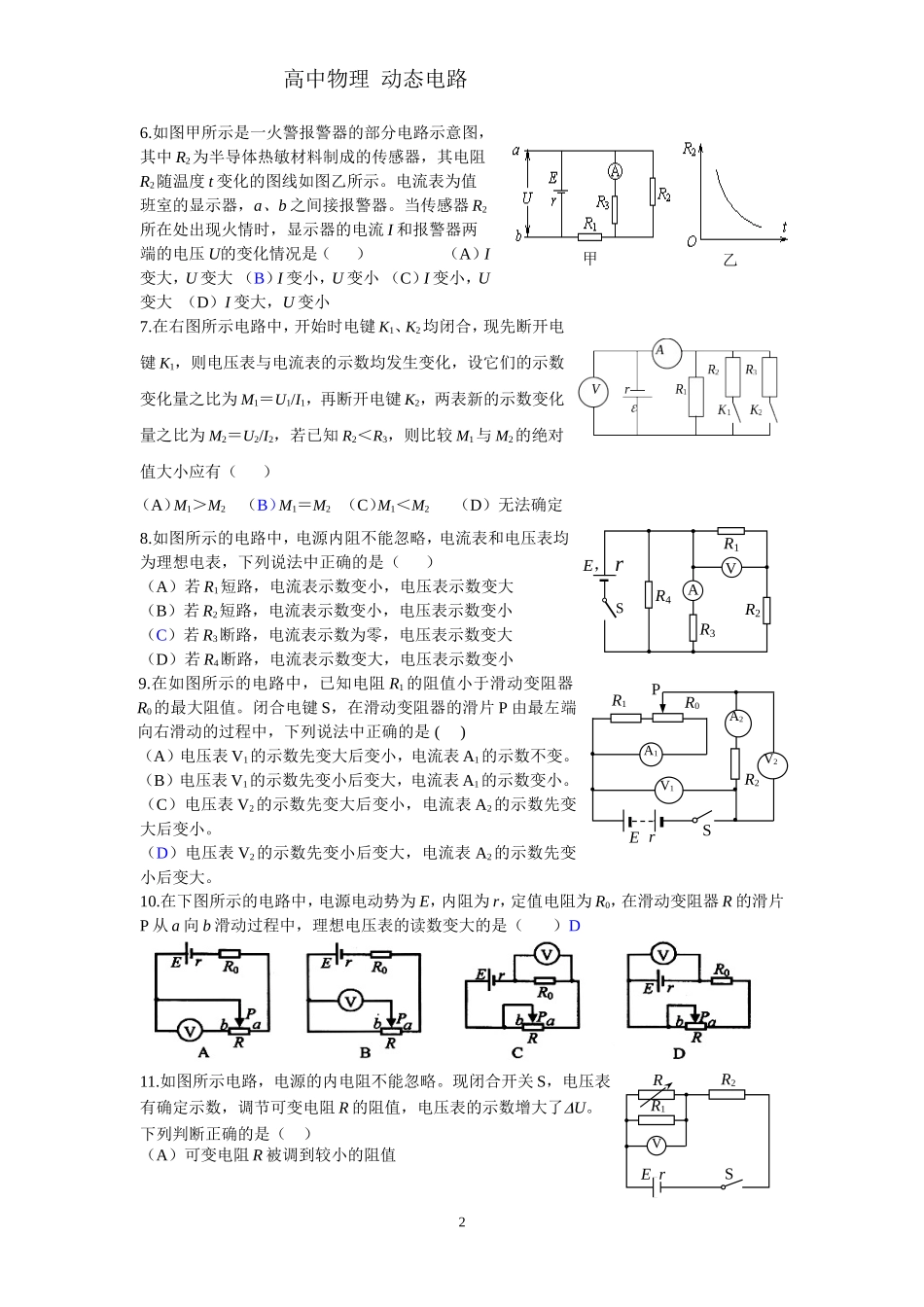

1高中物理动态电路1.如图所示的电路中，R1、R2、R4皆为定值电阻，R3为滑动变阻器，电源的电动势为E，内阻为r，设理想电流表的示数为I，理想电压表的示数为U，当滑动变阻器的滑臂向a端移动过程中（）（A）I变大，U变小（B）I变大，U变大（C）I变小，U变大（D）I变小，U变小2.在如图所示电路中，R1是定值电阻，R2是滑动变阻器，闭合电键S，当R2的滑动触片P向下滑动时，四个理想电表的示数都发生变化，电流表、电压表的示数分别用I、U1、U2、U3表示，它们示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．则下列分析判断不正确的是（）（A）不变，不变（B）变大，变大（C）变大，不变（D）变大，不变3.下列四个电路中（各表均视为理想表），如果改变滑动变阻器阻值大小，能观察到电压表和电流表读数同时变大的图是：（）4.在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（）A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5.如图所示电路中，不管电路的电阻如何变，流入电路的总电流I始终保持恒定。当滑动变阻器的滑动触头向上滑动时，电压表、电流表的读数变化量分别为△U、△I，则为（）（A）R0（B）R1（C）逐渐增大（D）逐渐减小AVaR3R4R2R1AVAVAVAVA．B．D．C．R1A2VA1R2R3SE,rabVAR2R0R1I2高中物理动态电路6.如图甲所示是一火警报警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻R2随温度t变化的图线如图乙所示。电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是（）（A）I变大，U变大（B）I变小，U变小（C）I变小，U变大（D）I变大，U变小7.在右图所示电路中，开始时电键K1、K2均闭合，现先断开电键K1，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M1＝U1/I1，再断开电键K2，两表新的示数变化量之比为M2＝U2/I2，若已知R2＜R3，则比较M1与M2的绝对值大小应有（）（A）M1＞M2（B）M1＝M2（C）M1＜M2（D）无法确定8.如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下列说法中正确的是（）（A）若R1短路，电流表示数变小，电压表示数变大（B）若R2短路，电流表示数变小，电压表示数变小（C）若R3断路，电流表示数为零，电压表示数变大（D）若R4断路，电流表示数变大，电压表示数变小9.在如图所示的电路中，已知电阻R1的阻值小于滑动变阻器R0的最大阻值。闭合电键S，在滑动变阻器的滑片P由最左端向右滑动的过程中，下列说法中正确的是()（A）电压表V1的示数先变大后变小，电流表A1的示数不变。（B）电压表V1的示数先变小后变大，电流表A1的示数变小。（C）电压表V2的示数先变大后变小，电流表A2的示数先变大后变小。（D）电压表V2的示数先变小后变大，电流表A2的示数先变小后变大。10.在下图所示的电路中，电源电动势为E，内阻为r，定值电阻为R0，在滑动变阻器R的滑片P从a向b滑动过程中，理想电压表的读数变大的是（）D11.如图所示电路，电源的内电阻不能忽略。现闭合开关S，电压表有确定示数，调节可变电阻R的阻值，电压表的示数增大了U。下列判断正确的是（）（A）可变电阻R被调到较小的阻值甲乙R1AR2R3R4E，rSVER1R0V1R2V2rSA1A2PRR1R2VSEr3高中物理动态电路（B）电阻R2两端的电压减小，减小量等于U（C）通过电阻R2的电流减小，减小量小于（D）路端电压增大，增大量等于U12.如图所示，电源电动势为E，内阻为r，已知r:R1:R2=1:2:3，电阻值R3=R4，初始时滑动变阻器R的滑片位于中点位置，此时平行金属板中带电质点P处于静止状态。移动滑片，设电压表V1读数变化量的绝对值为ΔUV1，电压表V2读数变化量的绝对值为ΔUV2，电流表A读数变化量的绝对值为ΔI，不考虑电流表和电压表内阻对电路的影响，则（）A．一定大于rB．一定大于rC．滑动变阻器R的滑片由中点逐渐下移的过程中，质点P向下运动且加速度逐渐增大D．...
