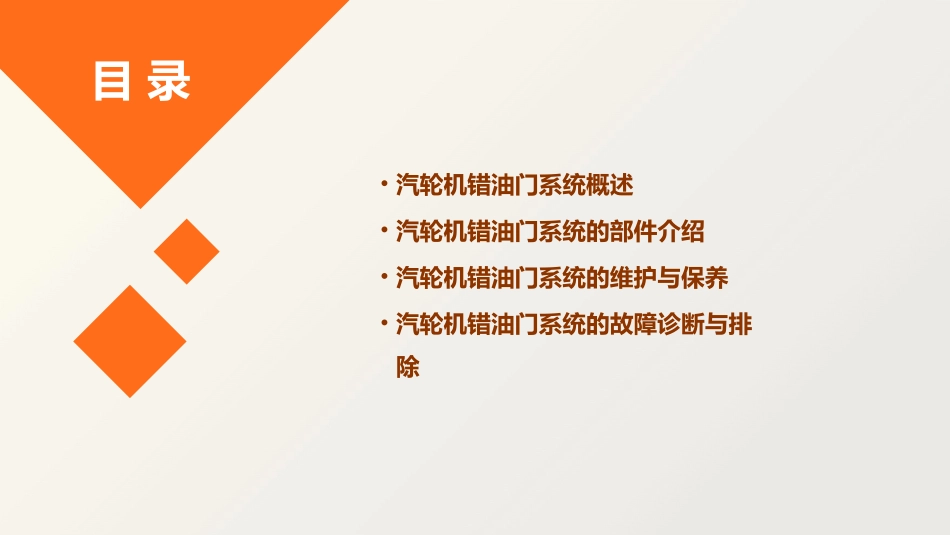

汽轮机错油门油缸全解课件目录•汽轮机错油门系统概述•汽轮机错油门系统的部件介绍•汽轮机错油门系统的维护与保养•汽轮机错油门系统的故障诊断与排除目录•汽轮机错油门系统的优化与改进建议•汽轮机错油门系统案例分析与实践操作01汽轮机错油门系统概述调节汽轮机的进汽量维持汽轮机转速稳定保护汽轮机安全汽轮机错油门的作用油缸：用于储存控制油活塞：油缸中的活动部件，受控制油的推动弹簧：用于平衡活塞的力错油门滑阀：控制油的开关01020304汽轮机错油门的组成汽轮机错油门的工作原理010203当控制油进入油缸，活塞受到压力，克服弹簧的平衡力，推动滑阀向一侧移动当滑阀移动到一定位置，控制油通过滑阀回到油缸，活塞在弹簧的作用下复位通过改变控制油的流向和压力，可以控制滑阀的移动方向和力度，从而实现汽轮机进汽量的调节和转速的稳定02汽轮机错油门系统的部件介绍010203作用错油门是汽轮机调节系统中重要的执行部件，它主要用来控制油缸的进油和回油，从而实现汽轮机的转速调节。组成错油门一般由本体、活塞、密封件、弹簧等组成。工作原理错油门通过接收调节器的指令，控制油缸的进油和回油，从而改变汽轮机的进汽量，实现汽轮机的转速调节。错油门本体活塞是错油门的核心部件，它主要用来控制油缸的进油和回油。作用材质工作原理活塞一般采用耐高温、耐磨损的材料制造，如不锈钢。活塞通过与油缸的配合，实现油缸的进油和回油，从而改变汽轮机的进汽量。030201错油门活塞密封件是错油门的重要部件，它主要用来防止油缸内的油泄漏。作用密封件一般采用耐高温、耐磨损的材料制造，如氟橡胶。材质密封件通过与活塞的配合，实现活塞与油缸之间的密封，防止油泄漏。工作原理错油门密封件弹簧是错油门的辅助部件，它主要用来提供活塞回位的动力。作用弹簧一般采用高弹性材料制造，如不锈钢。材质弹簧在活塞回位时提供动力，使活塞回到初始位置。工作原理错油门弹簧03汽轮机错油门系统的维护与保养定期检查和更换部件是维护汽轮机错油门系统的关键措施。定期检查错油门油缸的各部件，包括阀门、活塞、密封件等，确保其正常运转。根据需要更换损坏或磨损的部件，保证系统的正常运行。定期检查与更换部件详细描述总结词系统压力调整是保障汽轮机错油门系统正常运行的重要环节。总结词根据汽轮机的运行状态和实际需要，对错油门油缸的压力进行适时调整。保持系统压力在规定范围内，以避免因压力过高或过低引起的故障。详细描述系统压力调整总结词在维护和保养汽轮机错油门系统时，必须严格遵守安全操作规程。详细描述在进行检查和维修时，务必确保设备处于断电状态，避免意外启动或运转造成安全事故。同时，操作人员应接受专业培训，熟悉设备操作和维护流程，确保安全操作。安全注意事项04汽轮机错油门系统的故障诊断与排除错油门卡涩油缸内部有异物，如金属屑、沙子等，卡在活塞杆和油缸之间，导致活塞无法正常移动；油缸内部结垢或锈蚀，导致活塞杆与油缸的摩擦力增大。错油门漏油密封件磨损、老化或断裂，导致密封不良；油缸内部有异物，划伤油缸或密封件；油缸与活塞杆连接松动，导致漏油。错油门动作缓慢液压系统压力不足，导致活塞杆移动缓慢；油缸内部摩擦力过大，如活塞杆与油缸壁之间的摩擦力过大，导致活塞杆移动缓慢。常见故障及原因分析检查液压系统的压力是否正常，如压力过低，需要检查液压泵、液压阀等部件是否正常工作；检查错油门油缸的密封件是否老化或损坏，如有问题需要更换；检查错油门油缸内部是否有异物，如金属屑、沙子等，如有需要清理干净；检查错油门油缸与活塞杆连接是否松动，如有问题需要紧固或更换连接部件；检查液压系统的液压油的清洁度，如有问题需要更换液压油。故障诊断方法与步骤故障排除与修复1.A1.B1.D1.C对于错油门漏油问题，需要更换密封件或修复损坏的密封件；对于错油门卡涩问题，需要清除油缸内部的异物或清理结垢和锈蚀；对于错油门动作缓慢问题，需要检查液压系统的压力和油缸内部的摩擦力，如有需要可以调整液压系统的压力或更换摩擦力较小的密封件；对于液压系统的问题，需要检查液压泵、液压阀等部件是否正常工作，如有需...
