石灰石石膏脱硫VIP免费

石灰石石膏脱硫_第1页
1/58
石灰石石膏脱硫_第2页
2/58
石灰石石膏脱硫_第3页
3/58

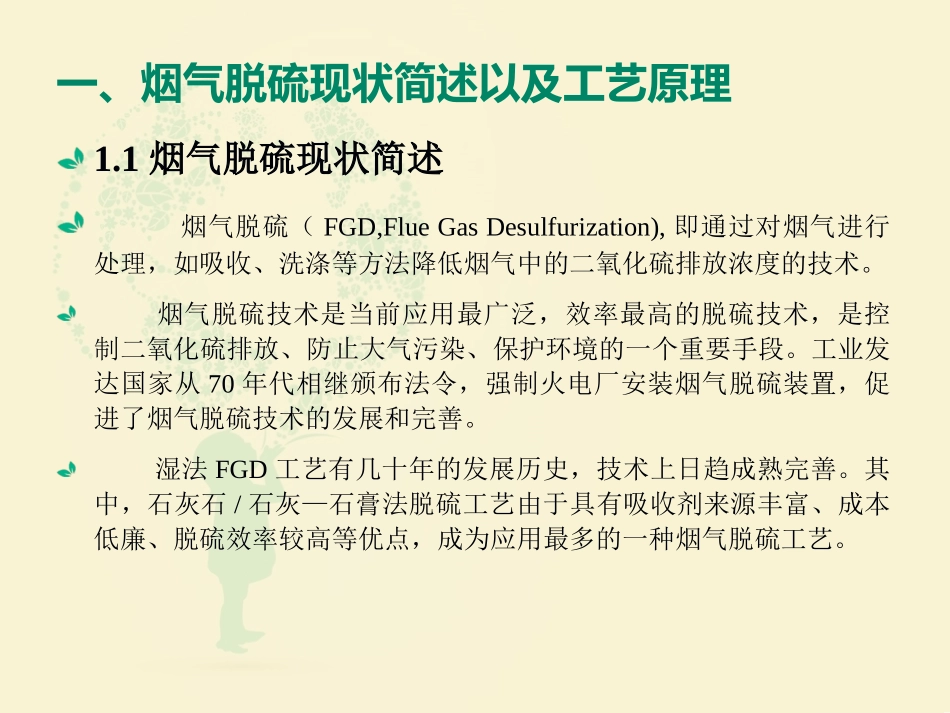

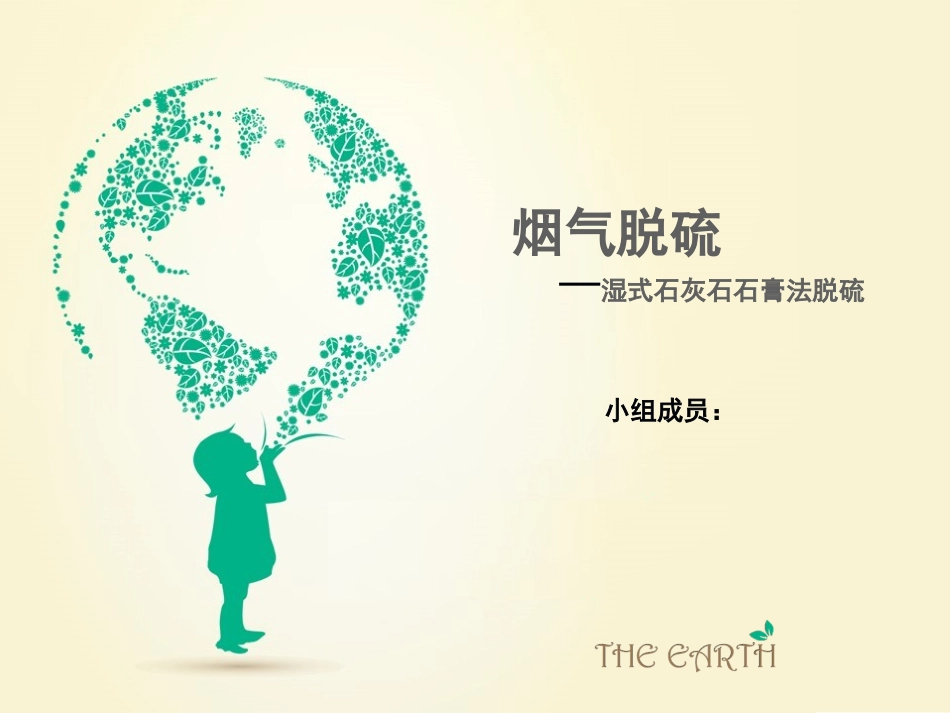

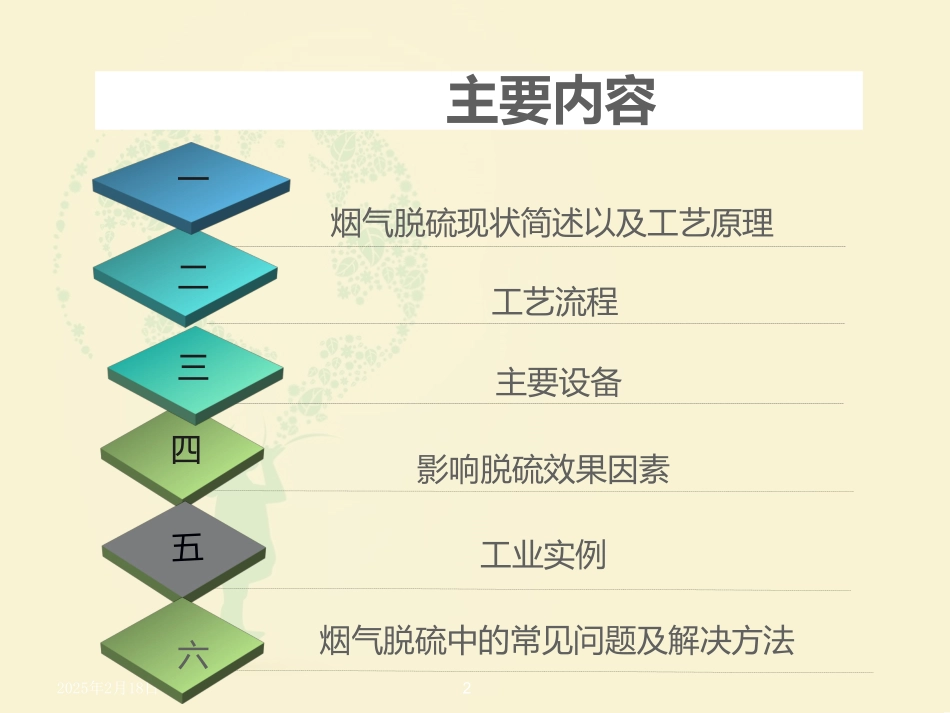

烟气脱硫—湿式石灰石石膏法脱硫小组成员:2025年2月18日2主要内容四三二一烟气脱硫现状简述以及工艺原理工艺流程影响脱硫效果因素主要设备五工业实例六烟气脱硫中的常见问题及解决方法一、烟气脱硫现状简述以及工艺原理1.1烟气脱硫现状简述烟气脱硫(FGD,FlueGasDesulfurization),即通过对烟气进行处理,如吸收、洗涤等方法降低烟气中的二氧化硫排放浓度的技术。烟气脱硫技术是当前应用最广泛,效率最高的脱硫技术,是控制二氧化硫排放、防止大气污染、保护环境的一个重要手段。工业发达国家从70年代相继颁布法令,强制火电厂安装烟气脱硫装置,促进了烟气脱硫技术的发展和完善。湿法FGD工艺有几十年的发展历史,技术上日趋成熟完善。其中,石灰石/石灰—石膏法脱硫工艺由于具有吸收剂来源丰富、成本低廉、脱硫效率较高等优点,成为应用最多的一种烟气脱硫工艺。1.2烟气脱硫工艺的技术评价指标脱硫率钙硫比吸收剂利用率吸收剂的可获得性和易处理性脱硫副产品的处置和可利用性•运行的稳定性•对周围环境的影响•占地面积大小•流程的复杂程度•动力消耗•工艺的成熟程度1.3石灰石-石膏湿法烟气脱硫工艺原理该工艺采用石灰石作为脱硫吸收剂,石灰石经破碎细成粉状与水混合搅拌制成吸收浆液。在吸收塔内,吸收浆液与烟气接触混合,烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应吸收脱除二氧化硫,最终产物为石膏脱硫后的洁净烟气通过除雾器出去雾滴经烟囱排放脱硫渣石膏可以综合利用。石灰石—石膏法工艺的化学反应过程如下:二、工艺流程石灰石-石膏湿法烟气脱硫系统原则上可由下列结构系统构成:由石灰石粉料仓和石灰石研磨及测量站构成的石灰石制备系统;由洗涤循环、除雾器和氧化工序组成的吸收塔;由回转式烟气-烟气换热器、清洁烟气冷却塔排放或湿烟囱排烟构成的烟气再热系统;脱硫风机;由水力旋流分离器和过滤皮带组成的石膏脱水装置;石膏贮存装置;废水处理系统。82.1石灰石浆液制备系统吸收剂制备系统的选择应根据吸收剂来源、投资、运行成本及运输条件等进行综合技术经济比较后确定。当资源落实、价格合理时,应优先采用直接购买石灰石粉方案;当条件许可且方案合理时,可由电厂自建湿磨吸收剂制备系统。当必须新建石灰石加工粉厂时,应优先考虑区域性协作即集中建厂,且应根据投资及管理方式、加工方式、厂址位置、运输条件等因素进行综合技术经济论证。石灰石浆液制备系统主要由石灰石粉贮仓、石灰石粉计量和输送装置、带搅拌的浆液罐、浆液泵等组成,如图1-8所示。将石灰石粉由罐车运到料仓存储,然后通过给料机、计量器和输粉机将石灰石粉送入在浆配制罐。在罐中与来自工艺过程的循环水一起配制成石灰石质量分数为15%~20%浆液。用泵将该浆液经由一带流量测量装置的循环管道打入吸收塔底槽。9图2-1石灰石储存和制浆系统10石灰石/石膏法各系统-石灰石浆制备系统石灰石粉贮罐石灰石粉贮罐支架石灰石加料箱石灰石罐球磨机•石灰石浆制备系统核心设备:湿式球磨机橡胶内衬和硬化钢球112.2吸收塔吸收塔是烟气脱硫系统的核心装置,要求气液接触面积大,气体的吸收反应良好,压力损失小,并且适用于大容量烟气处理。吸收塔的数量应根据锅炉容量、吸收塔的容量和可靠性等确定。300MW及以上机组宜一炉配一塔。200MW及以下机组宜两炉配一塔。根据国外脱硫公司的经验,一般二炉一塔的脱硫装置投资比一炉一塔的装置低5%~10%,在200MW以下等级的机组上采用多炉一塔的配置有利于节省投资。吸收塔的设计在湿法FGD系统中是十分关键的。吸收塔最主要的塔型是喷淋吸收塔,在世界的湿法FGD系统中占有突出的地位,大多采用逆流喷淋塔。12烟气从喷淋区下部进入吸收塔与均匀喷出的吸收浆液流接触,烟气流速为3~4m/s左右,液气比与煤含硫量和脱硫率关系较大,一般在8~25L/m3之间。喷淋塔的优点是塔内部件少,故结垢可能性小,压力损失小。逆气流运行有利于烟气与吸收液充分接触,但阻力损失比顺流大。吸收区高度为5~15m,如按塔内流速3m/s计算,接触反应时间2~5s。区内设3~6个喷淋层,每个喷淋层都装有多个雾化喷嘴,交叉布置,覆盖率达200%~300%。喷嘴入口压力不能太...
