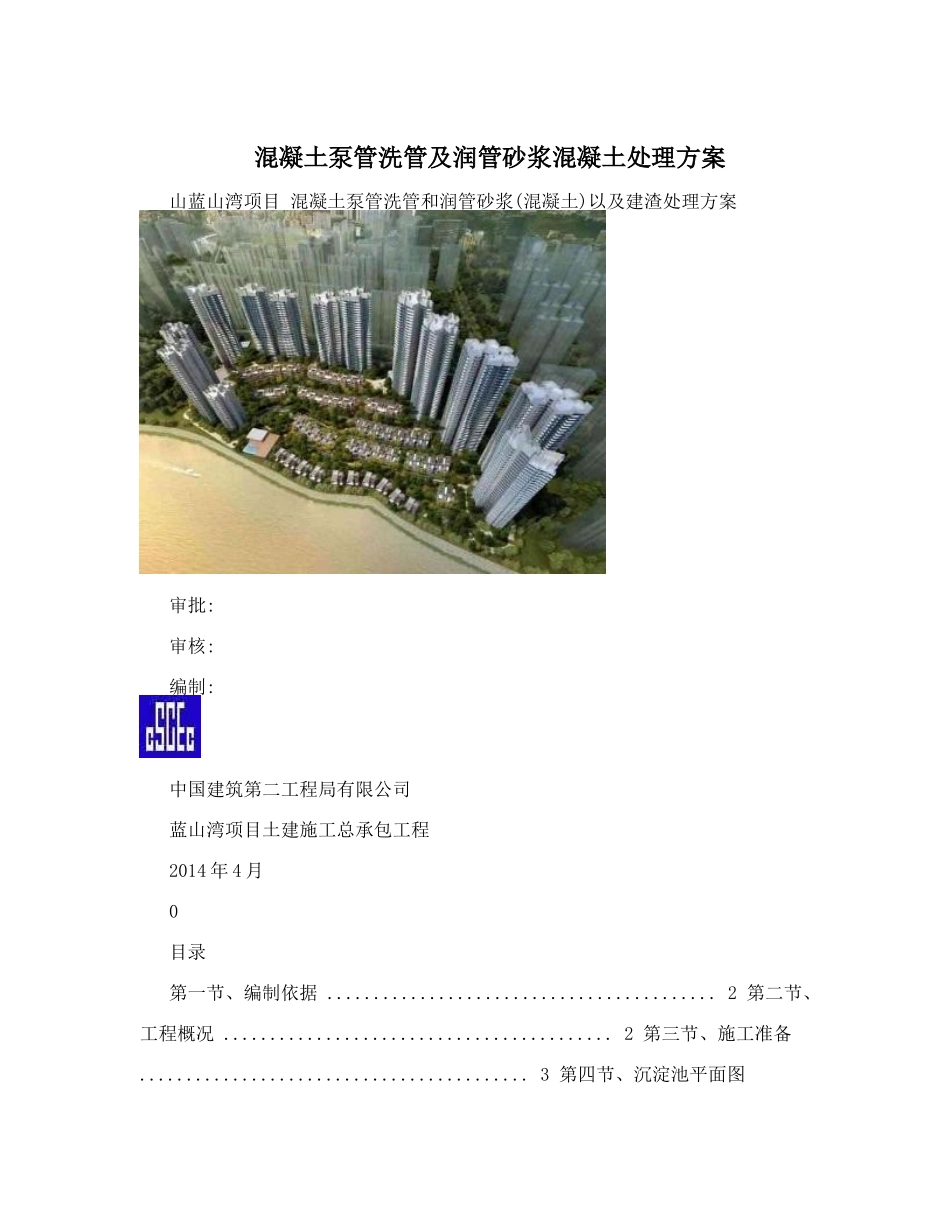

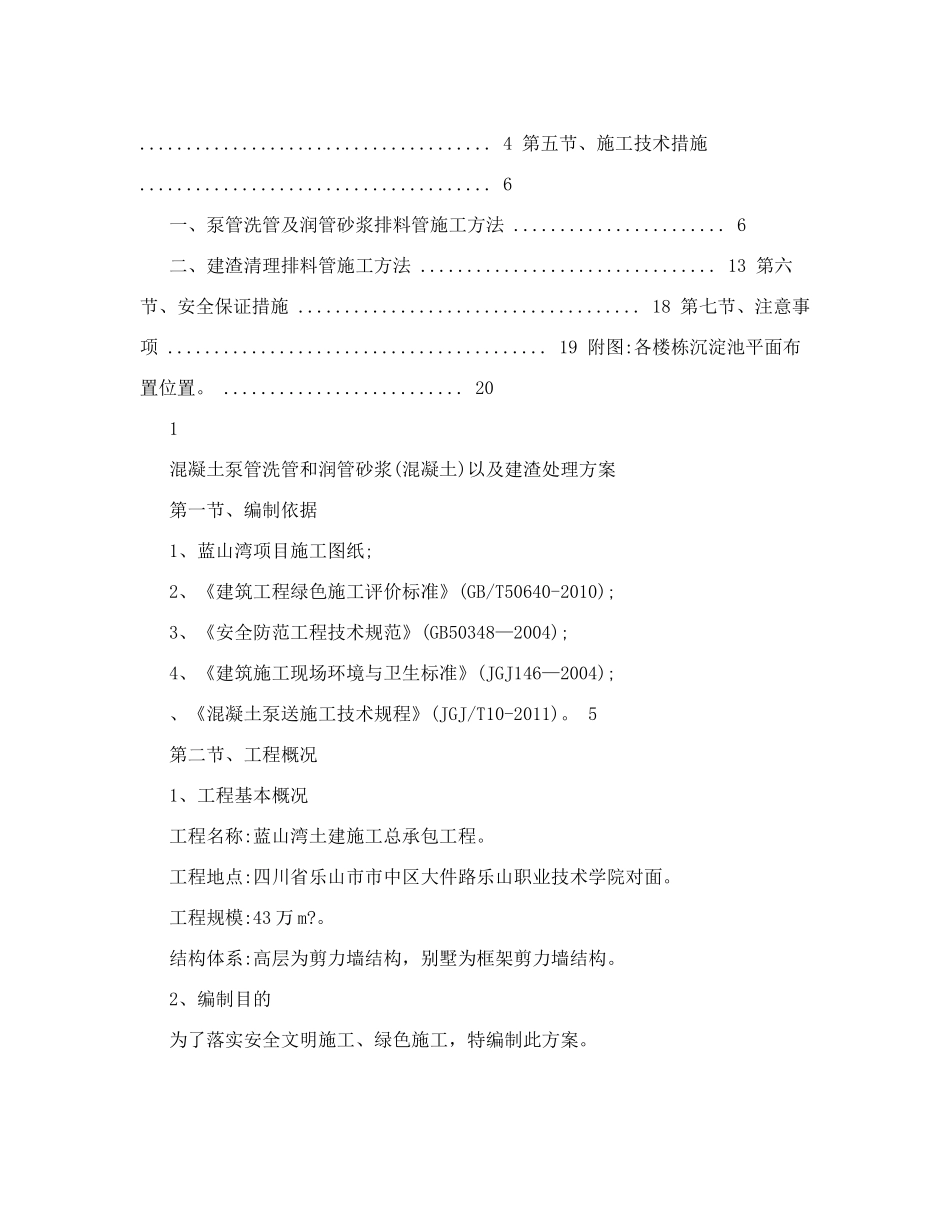

混凝土泵管洗管及润管砂浆混凝土处理方案山蓝山湾项目混凝土泵管洗管和润管砂浆(混凝土)以及建渣处理方案审批:审核:编制:中国建筑第二工程局有限公司蓝山湾项目土建施工总承包工程2014年4月0目录第一节、编制依据..........................................2第二节、工程概况..........................................2第三节、施工准备..........................................3第四节、沉淀池平面图......................................4第五节、施工技术措施......................................6一、泵管洗管及润管砂浆排料管施工方法.......................6二、建渣清理排料管施工方法................................13第六节、安全保证措施.....................................18第七节、注意事项.........................................19附图:各楼栋沉淀池平面布置位置。..........................201混凝土泵管洗管和润管砂浆(混凝土)以及建渣处理方案第一节、编制依据1、蓝山湾项目施工图纸;2、《建筑工程绿色施工评价标准》(GB/T50640-2010);3、《安全防范工程技术规范》(GB50348—2004);4、《建筑施工现场环境与卫生标准》(JGJ146—2004);、《混凝土泵送施工技术规程》(JGJ/T10-2011)。5第二节、工程概况1、工程基本概况工程名称:蓝山湾土建施工总承包工程。工程地点:四川省乐山市市中区大件路乐山职业技术学院对面。工程规模:43万m?。结构体系:高层为剪力墙结构，别墅为框架剪力墙结构。2、编制目的为了落实安全文明施工、绿色施工，特编制此方案。在混凝土每次开盘时，要用同标号砂浆对混凝土泵管进行湿润;在浇筑完成后也需要对混凝土泵管进行清洗和。在湿润和清洗过程中会产生较多废水和砂石，如不正确处理，不仅浪费材料，给现场的安全文明施工带来了较大影响。为了提倡安全文明施工、绿色施工，节约水资源，本方案对废弃的砂浆指定堆积，对废弃的水进行重复利用。真正落实四节一环保。2第三节、施工准备1、技术准备3.1.1、根据每栋楼单层建筑面积不大的情况，考虑每栋楼或每个单元设置一处该混凝土泵管洗管及润管砂浆(混凝土)处理系统。3.1.2、该系统组要由两部分组成:第一部分为排料管;第二部分为底部沉淀池。3.1.3、排料管随楼层上升，凸出作业面层。3.1.4、沉淀池按时清理，及时将沉淀池中的废料重复利用。水经沉淀后排入消防水池或楼层上混凝土养护用;砂浆、混凝土用作小型预制构件或用作道路硬化。2、材料准备3.2.1、Φ200PVC管，用作排料管;PVC管管箍及膨胀螺栓，固定排料管;Φ100PVC管，用作沉淀池底部清洗口。3.2.2、钢管脚手架，对卸料固定及维护;3.2.3、实心砖、砂、水泥，砌筑底部沉淀池用;3.2.4、废模板，用作排料管底部梭槽。3.2.5、Φ500钢管，管壁厚8mm，用作排料管;钢管管箍(壁厚5mm，宽50mm)及膨胀螺栓，固定排料管;10#槽钢，加固排料管;Φ48×3.0无缝钢管，维护排料管。3、主要工种准备工种数量水电安装工10按每个单元配架子工4置砌筑工4木工213第四节、沉淀池平面图按照每栋楼或每个单元设置一套该系统，共19套，沉淀池共设置19个。目前4#、5#楼一单元、5#楼二单元各设置一套，共3套，沉淀池共3个，其余楼栋根据施工进度情况依次陆续设置。其中，6#楼设清理池2个。沉淀池采用二级沉淀。其尺寸为:3m×1.5m×1.5m(h)。如下图:45第五节、施工技术措施一、泵管洗管及润管砂浆排料管施工方法排料的竖向管道为Φ200PVC管，从上而下竖直安放，每隔2米对其固定一次，固定方法用抱箍固定PVC管，再使用膨胀螺栓将其打入混凝土中，加以固定。每隔2层设置一处弯头，用以减缓砂浆水对管道的冲击。弯头如图所示:61、施工工艺预制混凝土板?弹线?排砖?砌筑沉淀池?沉淀池墙体抹灰(刷漆)?搭设钢管脚手架支撑?制作安装梭槽?安装竖向砂浆排泄管?搭设防护架，用模板进行封闭?模板防护刷漆。(1)预制混凝土板预制混凝土板100mm厚，尺寸为1.5m×1.5m，选用钢筋C10@200，双层双向;混凝土等级采用C30。(2)弹线按照沉淀池平面布置图所示弹出墙体砌筑、墙体边线，墙厚200mm。(3)排砖砌筑前首先进行试排砖，将第一层砖均匀排好后，方可进行砌筑。(4)...
