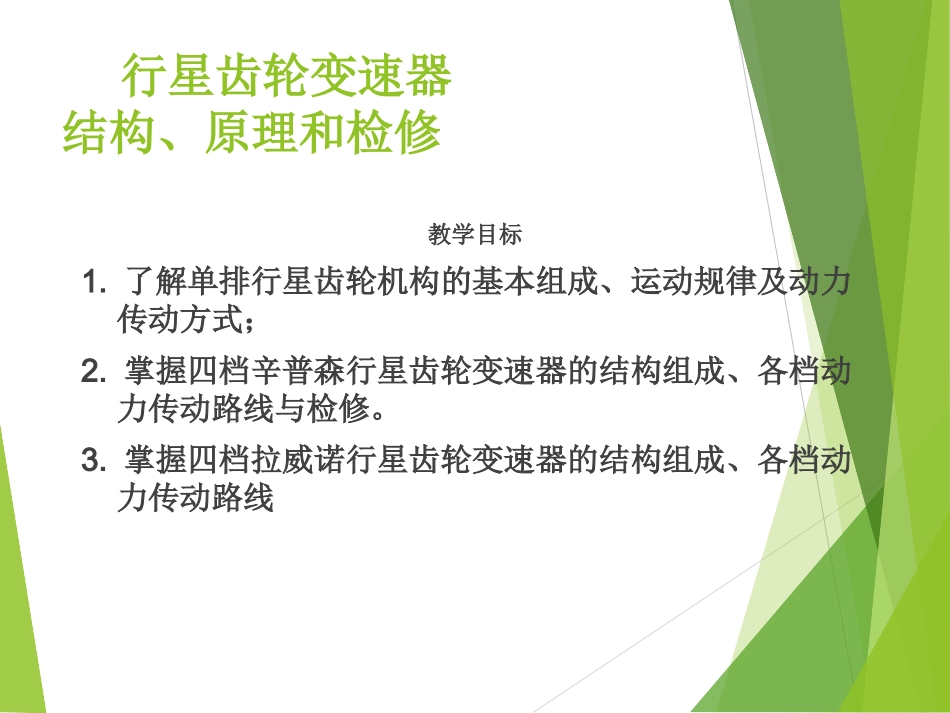

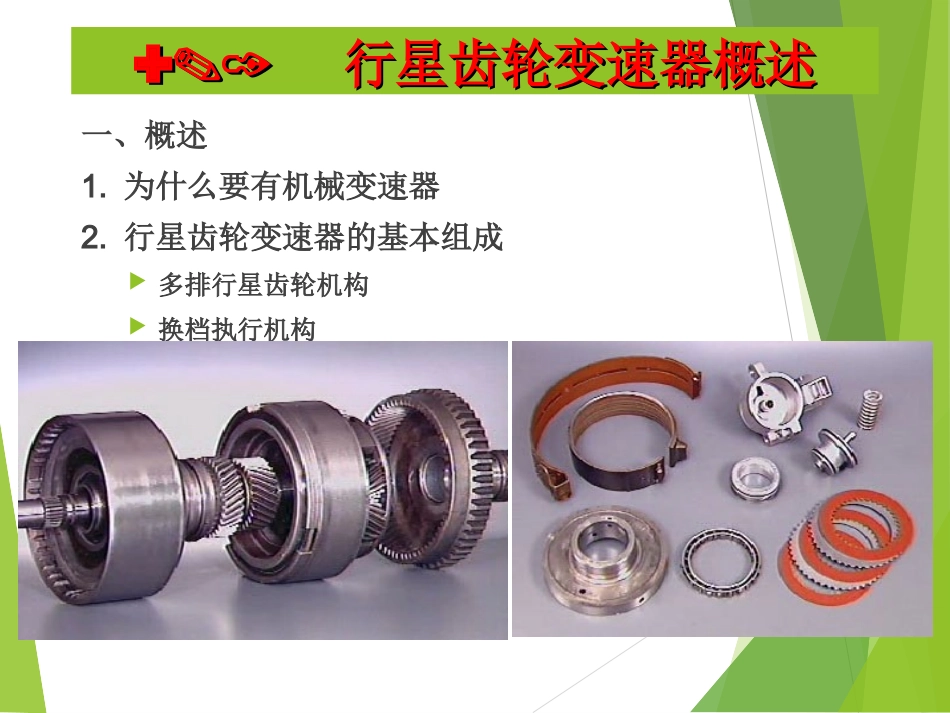

行星齿轮系统检修--第二组汽修1311行星齿轮变速器结构、原理和检修教学目标1.了解单排行星齿轮机构的基本组成、运动规律及动力传动方式；2.掌握四档辛普森行星齿轮变速器的结构组成、各档动力传动路线与检修。3.掌握四档拉威诺行星齿轮变速器的结构组成、各档动力传动路线9.19.1行星齿轮变速器概述行星齿轮变速器概述一、概述1.为什么要有机械变速器2.行星齿轮变速器的基本组成多排行星齿轮机构换档执行机构1.单排行星齿轮机构的结构9.1行星齿轮变速器概述9.1行星齿轮变速器概述2.单排行星齿轮机构的运动规律n1＋αn2－（1＋α）n3＝0其中：n1—太阳轮转速；n2—齿圈转速；n3—行星架转速；α—齿圈与太阳轮的齿数比。9.1行星齿轮变速器概述3.动力传动方式1)太阳轮主动，行星架从动，齿圈制动，则n2＝0，故传动比i13＝n1/n3＝1＋α>1低速档9.1行星齿轮变速器概述2)太阳轮制动，齿圈主动，行星架从动，则n1＝0，故传动比i23＝n2/n3＝(1＋α)/α>1高速档9.1行星齿轮变速器概述3)太阳轮制动，行星架主动，齿圈从动，则n1＝0，故传动比i32＝n3/n2＝α/(1＋α)<1超速档9.1行星齿轮变速器概述4)齿圈制动，行星架主动，太阳轮从动，则n2＝0，故传动比i31＝n3/n1＝1/(1＋α)<1超速档9.1行星齿轮变速器概述5)行星架制动，太阳轮主动，齿圈从动，则n3＝0，故传动比i12＝n1/n2＝－α<0倒档6)如果n1＝n2，则n3＝n1＝n2，故传动比i＝1直接档7)如果所有元件无约束，则动力无法传动空档9.1行星齿轮变速器概述一、三档Simpson行星齿轮变速器1.结构、组成9.29.2辛普森行星齿轮变速器辛普森行星齿轮变速器9.2辛普森行星齿轮变速器1)结构特点二根轴：输入轴、输出轴两个离合器（C1、C2），三个制动器（B1、B2、B3），两个单向离合器（F1、F2）两排行星齿轮机构：共用一个太阳轮，前排行星架、后排齿圈与输出轴相连9.2辛普森行星齿轮变速器2)换档执行元件的作用C1——前进档离合器：输入轴与前排齿圈相连C2——直接档（倒档）离合器：输入轴与前、后太阳轮相连B1——二档制动器：锁定前后太阳轮，使之不能逆时针转动B2——二档滑行（制动）制动器：锁定前后太阳轮，使之不动B3——一、倒档制动器：锁定后行星架，使之不动F1——单向离合器：B1作用时，锁定前后太阳轮，使之不能逆时针转动F2——单向离合器：锁定后行星架，使之不能逆时针转动9.2辛普森行星齿轮变速器2.档位情况选档杆位置档位换档执行元件发动机制动C1C2B1B2B3F1F2D1○○2○○○3○○○21○○○○2○○○○○L1○○○○R倒档○○P驻车档○N空档9.2辛普森行星齿轮变速器3.各档动力传动路线：1)D1档：C1、F29.2辛普森行星齿轮变速器2)D2档：C1、B1、F19.2辛普森行星齿轮变速器3)D3档：C1、C29.2辛普森行星齿轮变速器4)21(11)档：C1、B3、F29.2辛普森行星齿轮变速器5)22档：C1、B1、B2、F19.2辛普森行星齿轮变速器6)R档：C2、B37)P档：9.2辛普森行星齿轮变速器9.2辛普森行星齿轮变速器二、四档Simpson行星齿轮变速器以凌志LS400的A341E、A342E为例。1.结构、组成9.2辛普森行星齿轮变速器9.2辛普森行星齿轮变速器2.各档动力传动路线9.2辛普森行星齿轮变速器总结：C0故障，前后均无动力C1故障，无前进档，倒档正常C2故障，无3、4档及倒档B2故障，无2档B3故障，无倒档D1→D2，B2工作D2→D3，C2工作D3、D4互换，C0、B0互换如果在传动路线上，有单向离合器，则无发动机制动9.2辛普森行星齿轮变速器1)D1档：C0、C1、F0、F29.2辛普森行星齿轮变速器2)D2档：C0、C1、B2、F0、F19.2辛普森行星齿轮变速器3)D3档：C0、C1、C2、B2、F09.2辛普森行星齿轮变速器4)OD档：C1、C2、B0、B29.2辛普森行星齿轮变速器5)21档：同D16)23档：同D37)L2档：同229.2辛普森行星齿轮变速器8)L1档：C0、C1、B3、F0、F29.2辛普森行星齿轮变速器9)R位：C0、C2、B39.2辛普森行星齿轮变速器10)P位：9.2辛普森行星齿轮变速器3.故障实例1)故障症状某车采用四档辛普森自动变速器，由于B3损坏而造成无R档，经拆检修复后，反而出现D位和2位均无动力输出，但在R位和L位时有动力输出。2)诊断与排除9.2辛普森行星齿轮变速器一、拉威诺行...
