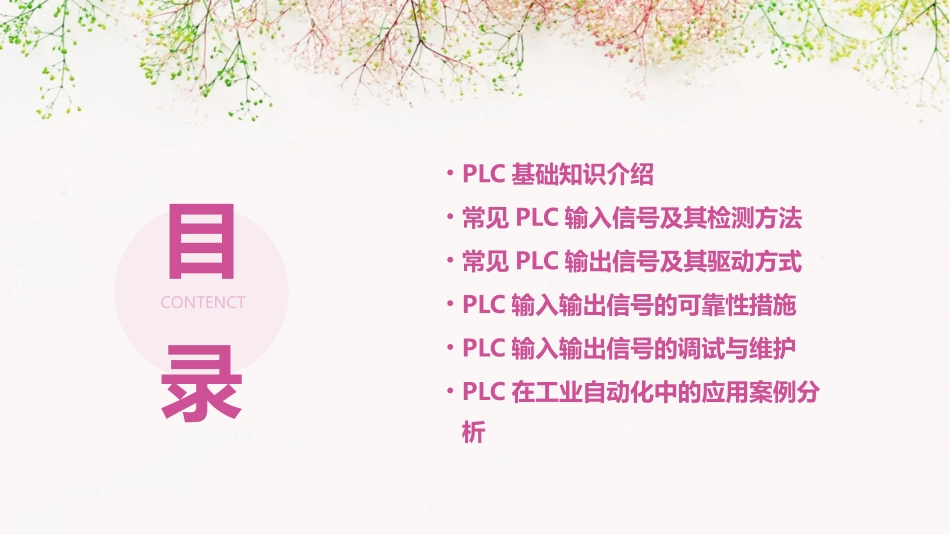

常见PLC输入输出信号及检测方法课件目录CONTENCT•PLC基础知识介绍•常见PLC输入信号及其检测方法•常见PLC输出信号及其驱动方式•PLC输入输出信号的可靠性措施•PLC输入输出信号的调试与维护•PLC在工业自动化中的应用案例分析01PLC基础知识介绍PLC（ProgrammableLogicController，可编程逻辑控制器）是一种基于数字运算的工业自动化控制装置，具有可编程、可配置、可扩展等特点。PLC能够通过执行预定义的逻辑运算和功能块，对输入信号进行处理并输出控制信号，实现对工业过程的自动化控制。PLC具有可靠性高、抗干扰能力强、适应性强、通用性好、易于编程和调试等优点，在工业自动化领域得到广泛应用。PLC的定义及特点1.输入阶段：PLC通过输入模块接收来自现场的各种开关量和模拟量信号，并将其转化为CPU能够处理的数字信息。PLC的工作原理可以概括为“输入-处理-输出”三个步骤PLC通常由中央处理器（CPU）、存储器、输入输出模块、通信接口等组成。2.处理阶段：CPU根据用户预定义的程序对输入信号进行处理，并通过计算、逻辑运算等实现对工业过程的自动化控制。3.输出阶段：处理后的输出信号通过输出模块驱动外部设备，如电动机、电磁阀等，实现对工业过程的控制。PLC的基本组成及工作原理0102030405PLC在工业自动化领域得到广泛应用，主要应用于以下几个方面1.开关量控制：PLC通过接收开关量信号，实现对开关设备的控制，如电动机启停、电磁阀通断等。2.模拟量控制：PLC通过接收模拟量信号，实现对模拟设备的控制，如温度、压力、液位等。3.运动控制：PLC通过接收编码器信号等运动反馈信号，实现对机械运动的精确控制，如伺服电机、步进电机的控制。4.数据采集与监控：PLC可以实现数据采集与监控功能，对工业过程中的各种数据进行实时监测和记录，为生产管理提供数据支持。PLC在工业自动化中的应用02常见PLC输入信号及其检测方法数字量输入信号开关量、触点、传感器等。检测方法通过PLC的输入模块读取输入信号的状态，通常使用光电耦合器或继电器进行隔离，以避免输入信号对PLC内部电路造成干扰。数字量输入信号及其检测方法模拟量输入信号温度、压力、速度等连续变化的物理量。检测方法使用模拟量输入模块（如A/D转换器）将连续变化的物理量转换为PLC可以处理的数字信号，并进行滤波、去抖动等处理，以获得更准确的测量结果。模拟量输入信号及其检测方法编码器、霍尔传感器、超声波传感器等。特殊输入信号针对不同类型的传感器，使用相应的检测电路和算法进行信号处理和转换，通常需要使用PLC的特殊功能模块或自定义函数。检测方法特殊输入信号及其检测方法03常见PLC输出信号及其驱动方式继电器输出晶体管输出晶闸管输出通过继电器触点实现输出信号的切换，适用于低电压、小电流信号的驱动。采用晶体管实现输出信号的切换，具有响应速度快、体积小、寿命长等优点。通过晶闸管实现输出信号的调节，适用于大电流、高电压信号的驱动。数字量输出信号及其驱动方式电压输出电流输出模拟量输出信号及其驱动方式通过可调电压源实现输出信号的调节，适用于模拟量信号的检测与控制。通过可调电流源实现输出信号的调节，具有线性度好、稳定性高等优点。通过PLC输出脉冲信号，用于控制伺服电机、步进电机等运动部件。通过PLC与其他设备进行通信，实现数据传输和控制功能。特殊输出信号及其驱动方式通信输出脉冲输出04PLC输入输出信号的可靠性措施在PLC系统中，采用双CPU、双电源、双IO模块等硬件冗余设计，提高系统的可靠性。硬件冗余设计通过PLC软件系统的冗余设计，如多重校验、数据备份等手段，确保输入输出信号的可靠传输和处理。软件冗余设计采用冗余设计提高可靠性80%80%100%使用防干扰措施确保信号稳定性对PLC输入输出信号线进行屏蔽，以防止外部电磁干扰影响信号稳定性。合理布置信号接地线，降低接地电阻，提高信号稳定性。对输入输出信号进行滤波处理，去除信号中的噪声和干扰。信号线屏蔽接地措施滤波处理VS对关键的输入输出信号进行备份处理，如采用多重备份或通过冗余设计进行备份。数据存储与恢复对关键输入输出数据进行存储和备份，当出现故障时，可以通过数据恢复保证系统...
