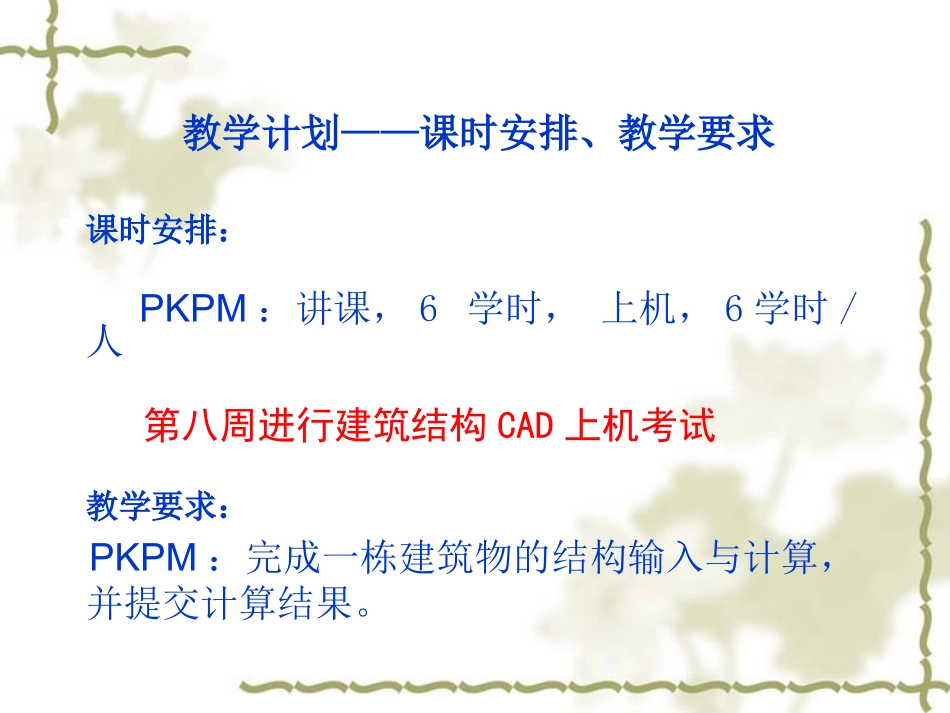

建筑结构CADPKPM软件的应用冯志镔联系方式:(T)13434103264663264(E-mail)fengzb@gcu.edu.cn(Office)B1-107教学计划——课时安排、教学要求课时安排：PKPM：讲课，6学时，上机，6学时/人第八周进行建筑结构CAD上机考试教学要求：PKPM：完成一栋建筑物的结构输入与计算，并提交计算结果。需要具备相关知识建筑结构荷载混凝土结构设计建筑结构抗震设计第一部分PKPM系列软件简介PKPM简介PKPMCAD系列软件使由中国建筑科学研究院开发的，是目前国内建筑工程界应用最广，用户最多的一套计算机辅助设计系统。它集成了结构设计，钢结构设计，特种结构设计，建筑设计，节能设计，设备设计，概预算统计等一体的大型建筑工程综合CAD系统。PKPM结构程序模块经行结构设计时需要分3步，依次执行其中的前处理模块，分析计算模块，后处理模块。主要内容通过对一个工程实例的结构设计，主要介绍：结构平面计算机辅助设计PMCAD结构空间有限元分析设计SATWE结构基础工程计算机辅助设计JCCAD2010版PKPM结构建模计算保利某高层公寓项目2010版PKPM结构建模计算联通某高层办公楼项目2010版PKPM结构建模计算机电院-组合-测试2010版PKPM结构建模计算浙江绿城-错层2010版PKPM结构建模计算肇庆某足球场项目2010版PKPM结构建模计算同济院-场馆（1）结构平面计算机辅助设计软件PMCAD功能：通过人机交互方式输入各层平面布置和外加荷载信息；为各种计算模型提供所需数据文件；计算现浇板的内力和配筋；结构平面施工图辅助设计；砖混结构及底框结构上部砖混结构的抗震分析验算；做砖混结构圈梁布置，画砖混圈梁大样及构造柱大样图；统计结构工程量，以表格形式输出等。（2）钢筋混凝土框排架及连续梁辅助设计软件PK功能：采用二维内力计算模型进行平面框架、排架结构的内力分析和配筋计算；根据规范及构造手册要求自动进行构造钢筋配置；绘制梁柱施工图，且有多种施工图绘制方式供选择。（3）多高层建筑结构三维分析与设计软件TAT功能：对多、高层钢筋混凝土结构以及钢-混凝土组合结构进行内力分析和配筋计算；进行结构弹性动力时程分析等。TAT中，剪力墙采用开口薄壁杆件模型，并假定楼板平面内刚度无限大，平面外刚度为零。这使得结构自由度大为减少，计算分析得到一定程度的简化，从而大大提高了计算效率。TAT-8用于八层以下的多层结构。（4）多高层建筑结构空间有限元分析与设计软件SATWE功能：与TAT类似。SATWE中，剪力墙采用由板壳单元来模拟，既有平面内刚度又有平面外刚度。楼板既可以按弹性考虑，也可以按刚性板考虑，是一种接近实际情况的模型。由于结构自由度数增多，计算工作量增加，效率降低。当结构布置较规则时，采用TAT即能满足精度要求，效率较高。当结构复杂，存在较多布置不规则的复杂剪力墙，或楼板局部开大洞时，应选用SATWE。SAT-8用于八层以下的多层结构。（5）多高层建筑结构三维分析与设计软件TAT功能：将梁、柱进行归并，并绘制梁柱施工图。（6）基础工程辅助设计软件JCCAD功能：进行柱下独立基础，砖混结构墙下条形基础，桩基、筏板基础等各种基础的结构设计与施工图设计。（7）楼梯辅助设计软件LTCAD功能：采用交互方式布置楼梯或直接与三维建筑软件PMCAD接口读入数据，适用于多种楼梯的辅助设计，完成楼梯内力与配筋计算及施工图设计。（8）剪力墙辅助设计软件JLQ功能：设计墙平面尺寸、分布筋、边框柱、端柱、暗柱及墙梁配筋，并提供两种图纸表达方式供选择。（9）预应力混凝土结构设计软件PREC功能：计算预应力框架梁中预应力筋和非预应力筋；绘制施工图；预应力楼板有限元分析；采用等代框架法计算板柱结构；绘制预应力板施工图等。PREC2用来计算二维预应力框架结构。（10）结构基本构件辅助设计软件GJ功能：各种普通钢筋混凝土独立构件（包括梁、板、柱、砌体结构中雨篷、阳台、挑梁、墙梁等）的配筋计算、裂缝宽度及挠度计算。包括混凝土小型空心砌块辅助设计软件QIK，箱形基础辅助设计软件BOX，弹塑性动、静力分析软件EPDA/PUSH，特殊多高层有限元分析与设计软件PMSAP，基坑支护设计软件JKZH等。（11）其他特种结构辅助设计...
