最新人教版九年级物理17.2欧姆定律课件(精心制作)VIP免费

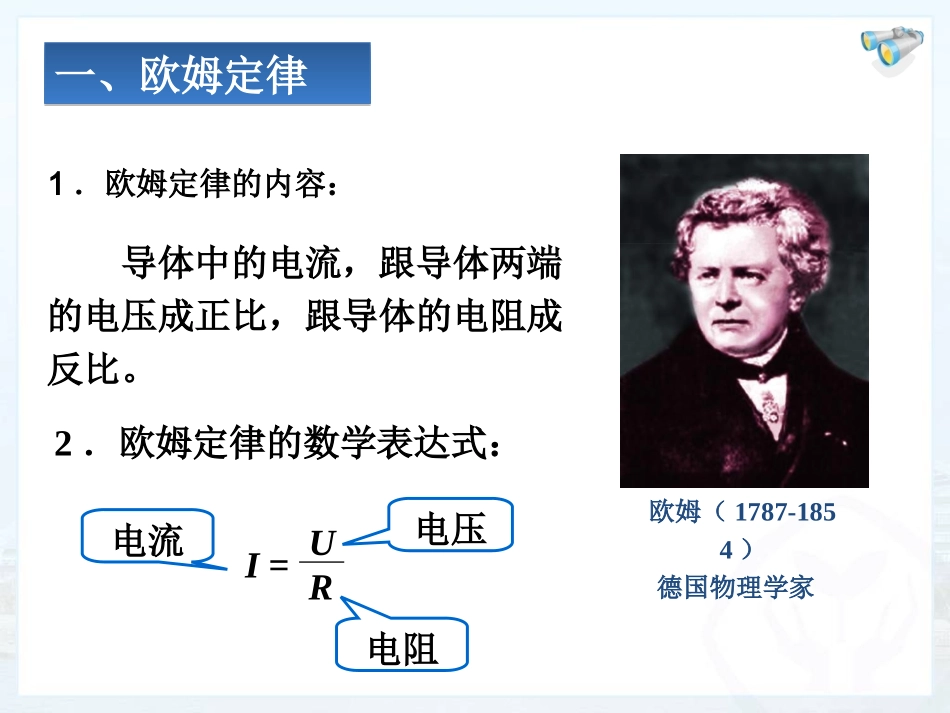

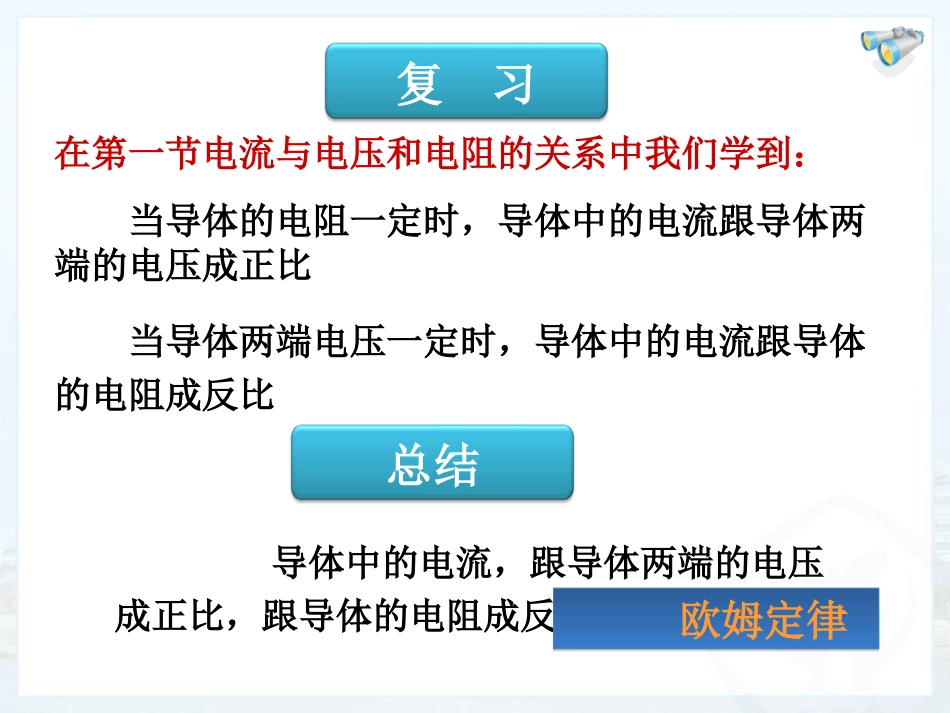

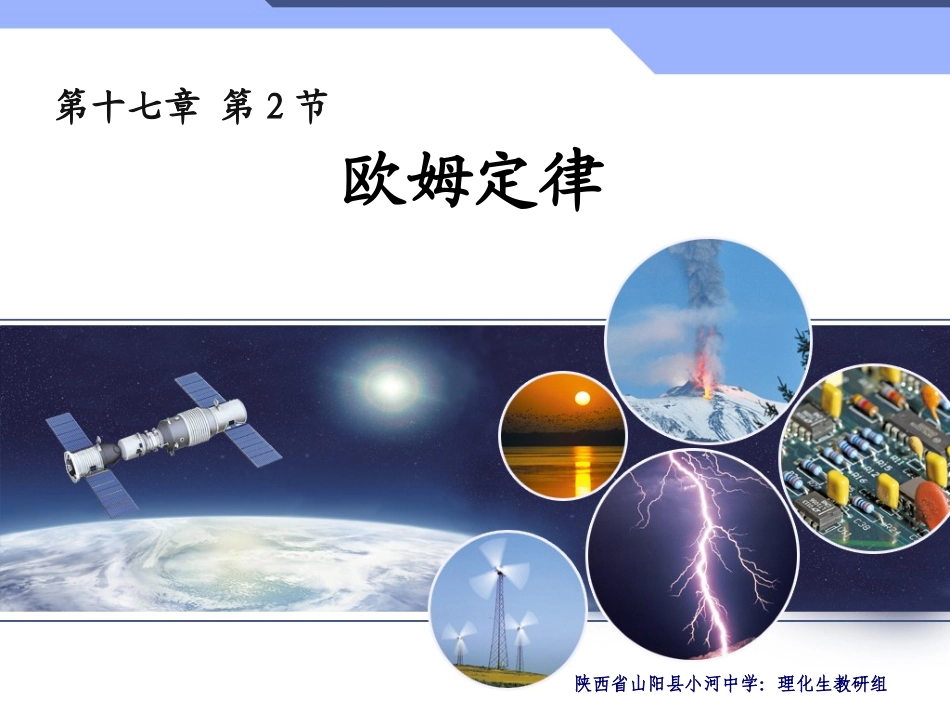

欧姆定律第十七章第２节陕西省山阳县小河中学：理化生教研组在第一节电流与电压和电阻的关系中我们学到：当导体的电阻一定时，导体中的电流跟导体两端的电压成正比当导体两端电压一定时，导体中的电流跟导体的电阻成反比复习导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。总结欧姆定律欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆（1787-1854）德国物理学家2．欧姆定律的数学表达式：电压电阻电流一、欧姆定律一、欧姆定律I=UR1．欧姆定律的内容：3．公式中使用国际单位（单位要统一）电压U的单位：V电阻R的单位：Ω电流I的单位：A5．注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。一、欧姆定律一、欧姆定律4、变形公式:U=IRR=U/I（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整，规范）。1．用公式进行计算的一般步骤：二、应用欧姆定律二、应用欧姆定律例1一辆汽车的车灯，灯丝电阻为30Ω，接在12V的电源两端，求通过这盏电灯的电流。U=12VIR=30ΩΩ解：（1）画电路图；（2）列出已知条件和所求量；（3）求解I。2．例题分析解题步骤I===0.4AUR12V30Ω例2如图，闭合开关后，电压表的示数为6V,电流表的示数是0.3A，求电阻R的阻值。解：R===20ΩUI6V0.3A根据，导出公式。I=URR=UIU=6VR=？I2=0.3A练习1在如图所示的电路中，调节滑动变阻器R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。解：UL=ILRL=0.6A×20Ω=12VRL=20ΩI=0.6AIL=I=0.6AAR'LU=IR根据，导出公式。I=UR内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比公式：I=U/R变形公式:U=IRR=U/I课堂小结欧姆定律1．关于电流跟电压和电阻的关系，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体的电阻越大，通过导体的电流越大C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大D巩固练习巩固练习A、当导体两端电压为零时，导体电阻也为零。B、导体两端的电压越大，导体的电阻也越大C、导体中的电流越大，导体的电阻也越大。D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关。2.根据欧姆定律公式可导出关于此式，下列说法正确的是()D3．一条镍铬合金线的两端加上4V电压时，通过的电流是0.2A，则它的电阻是Ω。若合金线的两端电压增至16V时，它的电阻是Ω，这时若要用电流表测量它的电流，应选用量程为A的电流表。20200~3巩固练习4．关于欧姆定律，下列叙述中正确的是（）A．在相同电压下，导体的电流和电阻成反比B．对同一个导体，导体中的电流和电压成正比C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关，也与导体的电阻有关ABD巩固练习5．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1R2。（选填“大于”、“等于”或“小于”）大于123U/VI/A00.20.40.6R1R2巩固练习巩固练习6.一个电熨斗的电阻是80Ω，接在220V的电压上，流过它的电流是多少?7.一个定值电阻的阻值是10Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是多大？巩固练习8.某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？1、教材：P791、2题2、《课堂练习册》：本节对应练习选择、填空题。作业
