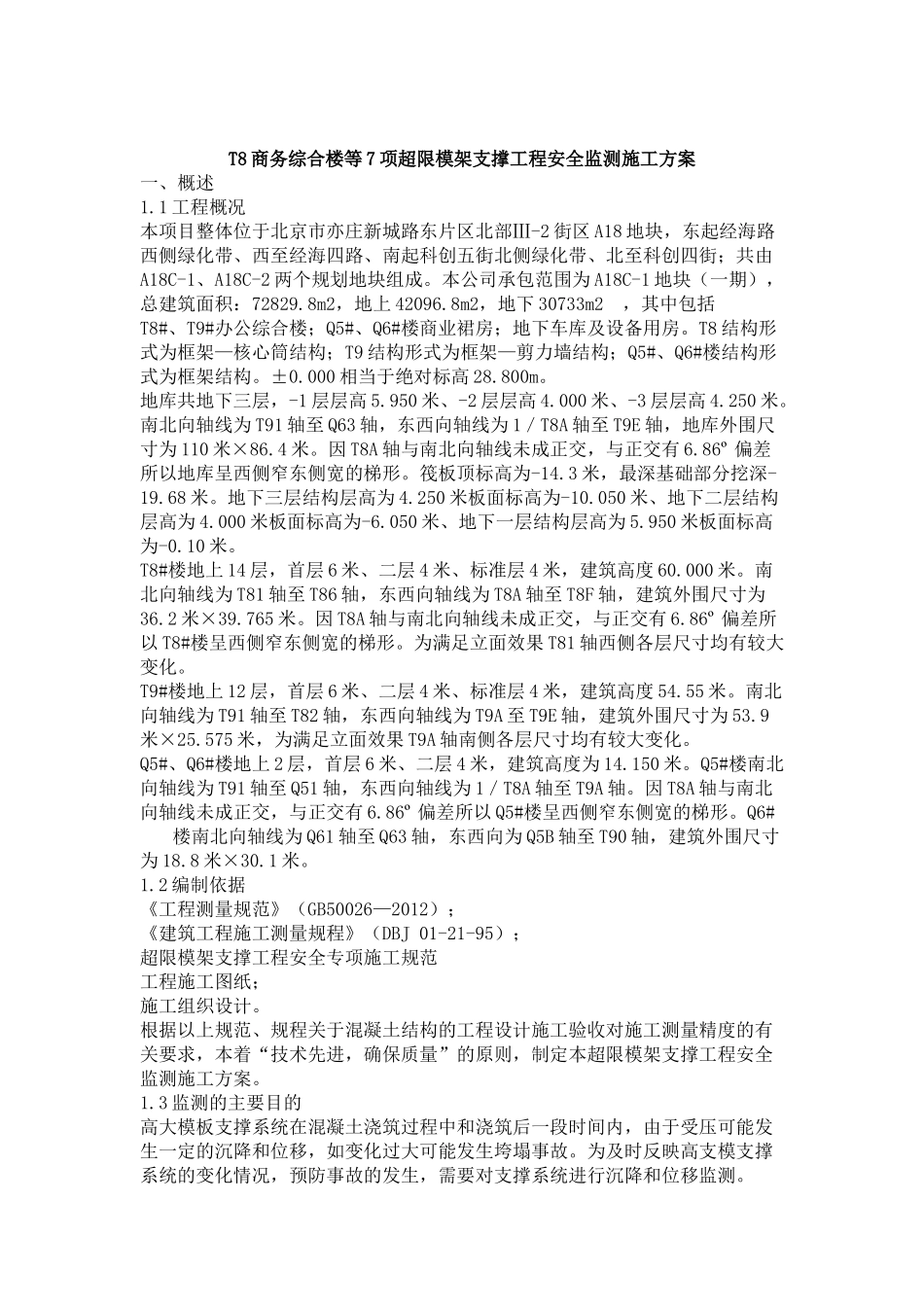

T8商务综合楼等7项(A18地块商务综合体项目)超限模架支撑工程安全监测施工方案编制人：审批人：编制单位：北京城建远东建设投资集团有限公司编制时间：2016年11月T8商务综合楼等7项超限模架支撑工程安全监测施工方案一、概述1.1工程概况本项目整体位于北京市亦庄新城路东片区北部Ⅲ-2街区A18地块，东起经海路西侧绿化带、西至经海四路、南起科创五街北侧绿化带、北至科创四街；共由A18C-1、A18C-2两个规划地块组成。本公司承包范围为A18C-1地块（一期），总建筑面积：72829.8m2，地上42096.8m2，地下30733m2，其中包括T8#、T9#办公综合楼；Q5#、Q6#楼商业裙房；地下车库及设备用房。T8结构形式为框架—核心筒结构；T9结构形式为框架—剪力墙结构；Q5#、Q6#楼结构形式为框架结构。±0.000相当于绝对标高28.800m。地库共地下三层，-1层层高5.950米、-2层层高4.000米、-3层层高4.250米。南北向轴线为T91轴至Q63轴，东西向轴线为1／T8A轴至T9E轴，地库外围尺寸为110米×86.4米。因T8A轴与南北向轴线未成正交，与正交有6.86º偏差所以地库呈西侧窄东侧宽的梯形。筏板顶标高为-14.3米，最深基础部分挖深-19.68米。地下三层结构层高为4.250米板面标高为-10.050米、地下二层结构层高为4.000米板面标高为-6.050米、地下一层结构层高为5.950米板面标高为-0.10米。T8#楼地上14层，首层6米、二层4米、标准层4米，建筑高度60.000米。南北向轴线为T81轴至T86轴，东西向轴线为T8A轴至T8F轴，建筑外围尺寸为36.2米×39.765米。因T8A轴与南北向轴线未成正交，与正交有6.86º偏差所以T8#楼呈西侧窄东侧宽的梯形。为满足立面效果T81轴西侧各层尺寸均有较大变化。T9#楼地上12层，首层6米、二层4米、标准层4米，建筑高度54.55米。南北向轴线为T91轴至T82轴，东西向轴线为T9A至T9E轴，建筑外围尺寸为53.9米×25.575米，为满足立面效果T9A轴南侧各层尺寸均有较大变化。Q5#、Q6#楼地上2层，首层6米、二层4米，建筑高度为14.150米。Q5#楼南北向轴线为T91轴至Q51轴，东西向轴线为1／T8A轴至T9A轴。因T8A轴与南北向轴线未成正交，与正交有6.86º偏差所以Q5#楼呈西侧窄东侧宽的梯形。Q6#楼南北向轴线为Q61轴至Q63轴，东西向为Q5B轴至T90轴，建筑外围尺寸为18.8米×30.1米。1.2编制依据《工程测量规范》（GB50026—2012）；《建筑工程施工测量规程》（DBJ01-21-95）；超限模架支撑工程安全专项施工规范工程施工图纸；施工组织设计。根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本超限模架支撑工程安全监测施工方案。1.3监测的主要目的高大模板支撑系统在混凝土浇筑过程中和浇筑后一段时间内，由于受压可能发生一定的沉降和位移，如变化过大可能发生垮塌事故。为及时反映高支模支撑系统的变化情况，预防事故的发生，需要对支撑系统进行沉降和位移监测。二、测量准备2.1人员组织2.1.1所有测量人员必须持证上岗。2.1.2测量人员应了解工程进度情况，经常同有关领导和有关部门进行业务交流。2.1.3必须全心全意为施工单位服务，必须将所测的点或线向有关工作单位交待清楚。表001人员组织分配表2.2设备配置对所有进场设备重新检定，确保仪器精度指标合格，仪器运转正常。仪器设备配置表编号设备名称精度指标数量用途1电子经纬仪2”1台2S3水准仪2mm2台标高控制350m钢尺1mm3把施工放样4对讲机------4部通讯联络三、测量数值及布置点设置。1、监测项目：支架沉降和位移。2、测点布设：梁400*750均设一个监测剖面（梁中位置），每个监测剖面布设一个支架水平位移监测点、两个支架沉降观测点。3、监测频率：浇筑混凝土过程中实施监测，监测频率不超过30分钟一次。4、变形控制值：400*750梁、板底（钢管立杆）沉降为10mm，梁水平位移为8mm。5、变形监测报警值：400*750梁、板底（钢管立杆）沉降为8mm，梁水平位移为5mm。四、监测频率浇筑前观测二次，浇筑时，每隔20-30分钟观测一次；浇筑完成后观测三天每天观测一次。第六天观测一次，监测浇筑段观测次数约10次。五、监测技术和方法5.1基准点的布置5.1.1水平位移监测基准点的布置基准点的位置，对水...
