汽车拆装实训教案汇总VIP免费

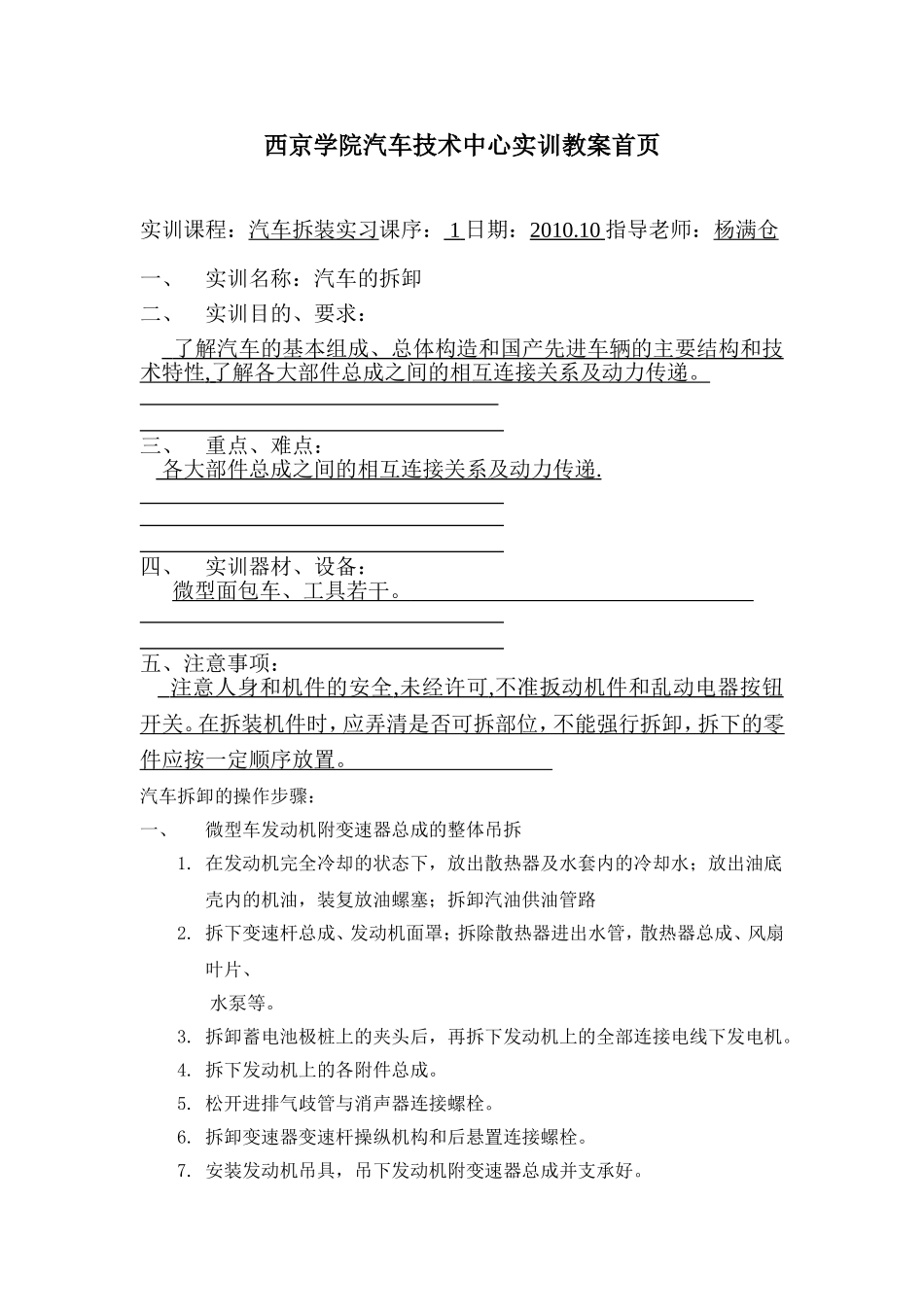

西京学院汽车技术中心实训教案首页实训课程：汽车拆装实习课序：1日期：2010.10指导老师：杨满仓一、实训名称：汽车的拆卸二、实训目的、要求：了解汽车的基本组成、总体构造和国产先进车辆的主要结构和技术特性,了解各大部件总成之间的相互连接关系及动力传递。三、重点、难点：各大部件总成之间的相互连接关系及动力传递.四、实训器材、设备：微型面包车、工具若干。五、注意事项：注意人身和机件的安全,未经许可,不准扳动机件和乱动电器按钮开关。在拆装机件时，应弄清是否可拆部位，不能强行拆卸，拆下的零件应按一定顺序放置。汽车拆卸的操作步骤：一、微型车发动机附变速器总成的整体吊拆1.在发动机完全冷却的状态下，放出散热器及水套内的冷却水；放出油底壳内的机油，装复放油螺塞；拆卸汽油供油管路2.拆下变速杆总成、发动机面罩；拆除散热器进出水管，散热器总成、风扇叶片、水泵等。3.拆卸蓄电池极桩上的夹头后，再拆下发动机上的全部连接电线下发电机。4.拆下发动机上的各附件总成。5.松开进排气歧管与消声器连接螺栓。6.拆卸变速器变速杆操纵机构和后悬置连接螺栓。7.安装发动机吊具，吊下发动机附变速器总成并支承好。二、传动机构的拆卸1．操纵举升机把汽车举高并用专用托架把后驱动桥支好，拆除所有后驱动桥和车体连接的零部件如驻车制动器拉绳、横直支撑杆、后避震器以及两后轮等。2.整体卸下后驱动桥和传动轴，放出驱动桥齿轮油以备进一步解体。西京学院汽车技术中心实训教案首页实训课程：汽车拆装实习课序：2日期：2010.10指导老师：杨满仓一、实训名称：汽车发动机的燃油系统拆装与调整二、实训目的、要求：了解汽油机燃料供给系的组成及各部件之间的连接关系，分析燃料供给路线；拆装型化油器，掌握化油器的构造和工作原理，理解化油器各种装置所供给混合气的品质以及与之相适应的发动机工况；掌握汽油机怠速的调整方法和浮子室油面的调整方法。三、重点、难点：汽油机怠速的调整方法和浮子室油面的调整四、实训器材、设备：双腔分动式化油器、工具若干五、注意事项：遵守操作规程和合理的调整顺序实训内容及步骤：一、观察型发动机燃油供给系的结构，各部件的安装位置及联接情况，空气、燃油的供给路线，混合气的形成，废气的排出。二、拆装化油器1.观察化油器外部结构2.拆下化油器上体3.观察喉管的结构，找出主供油系的喷孔及空气量孔4.将化油器中体与下体分开5.观察怠速系统，找出怠速喷口，怠速调节针阀，怠速过渡喷口，怠速空气量孔。分析怠速工况时的供油情况。6.装复化油器，关闭阻风门，分析起动时化油器如何工作三、化油器的调整1.油面的调整2.怠速的调整a．找出节气门调整螺钉和怠速调整螺钉，分析其作用。b．调整时，先将怠速油针全部退出，节气门螺钉调整到适当开度使怠速稳定。c．然后旋进怠速油针，使转速上升到最高稳定转速。d．接着调整节气门开度使转速下降至最低稳定转速，再调整怠速螺钉使转速在此节气门开度下达最大，如此反复调整使怠速调至800±50r/min。西京学院汽车技术中心实训教案首页实训课程：汽车拆装实习课序：3日期：指导老师：杨满仓一、实训名称：发动机的拆装二、实训目的、要求：1.掌握发动机的解体方法、步骤；2.熟练进行发动机外部附件的拆卸；3.熟练进行气缸盖拆卸；4.熟练掌握典型车型的配气正时的安装要求；5.熟悉机体组各部件的名称、作用和结构特点。三、重点、难点：1.典型车型的配气正时标记；2.气缸盖拆卸的技术要求；3.正确使用工、量具。四、实训器材、设备：北京212汽车发动机、工具若干、五、注意事项：在拆装机件时，应弄清是否可拆部位，不能强行拆卸，拆下的零件应按一定顺序放置。实训内容及步骤：机体组拆装1.现场讲授（1）机体组各部件的名称、作用和结构特点（2）发动机的解体方法、步骤（3）典型车型的配气正时标（4）气缸盖拆卸的技术要求2.现场操作训练①发动机外围附件的拆卸②观察配气正时标记，拆卸V型皮带及齿形带③发动机机体解体1)放出油底壳内机油2)气缸盖的拆卸3)拆卸油底壳④按照拆卸相反顺序装配，各部件应按规定力矩拧紧西京学院汽车技术中心实训教案首页实训课程：汽车拆装实习课序...
