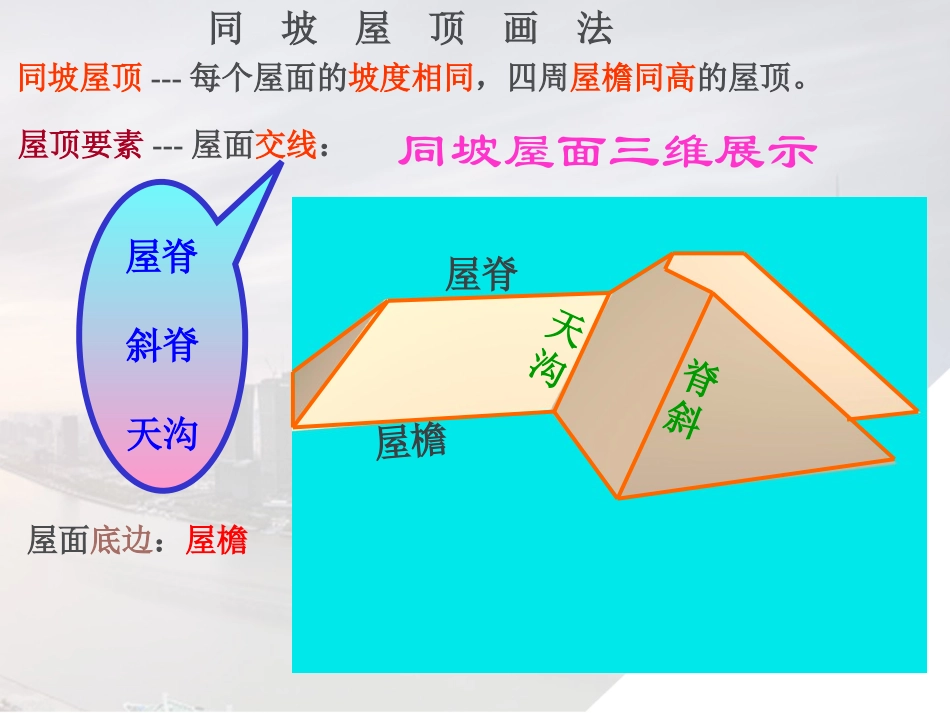

同坡屋面同坡屋顶画法同坡屋顶---每个屋面的坡度相同，四周屋檐同高的屋顶。屋面底边：屋檐屋顶要素---屋面交线：屋脊斜脊天沟同坡屋面三维展示屋檐脊斜屋脊天沟同坡屋顶的特点屋檐平行的两屋面相交于屋脊。屋檐斜脊屋脊天沟相邻两屋面必交于斜脊或天沟，其水平投影必过屋檐水平投影的交点且呈角平分线。屋顶上有两条交线时必有第三条交线存在，且三交线共点。屋顶三交线中必有一条水平的屋脊和另两条傾斜的斜脊或一条斜脊及一条天沟。例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。解：例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。解：1作部分斜脊和天沟----过屋檐交点作斜脊和天沟例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。解：1作部分斜脊和天沟。注意封口!45º方向2作部分屋脊----屋脊平行相应屋檐例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。解：1作部分斜脊和天沟。2作部分屋脊。3作剩余斜脊----45度方向例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。解：1作部分斜脊和天沟。2作部分屋脊。3作剩余斜脊。屋脊！4作正面投影----注意屋脊和四个屋面5注意积聚性和长对正屋面！例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。解：1作部分斜脊和天沟。2作部分屋脊。4作正面投影。3作剩余斜脊。5加深例已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。解：注意点：画图原则----1先交先画。2注意封口符合同坡屋顶的投影特点。3正面投影中左右四屋面为正垂面。4注意三等关系（长对正）！注意ENDEND返回主返回主界面返回次界面
