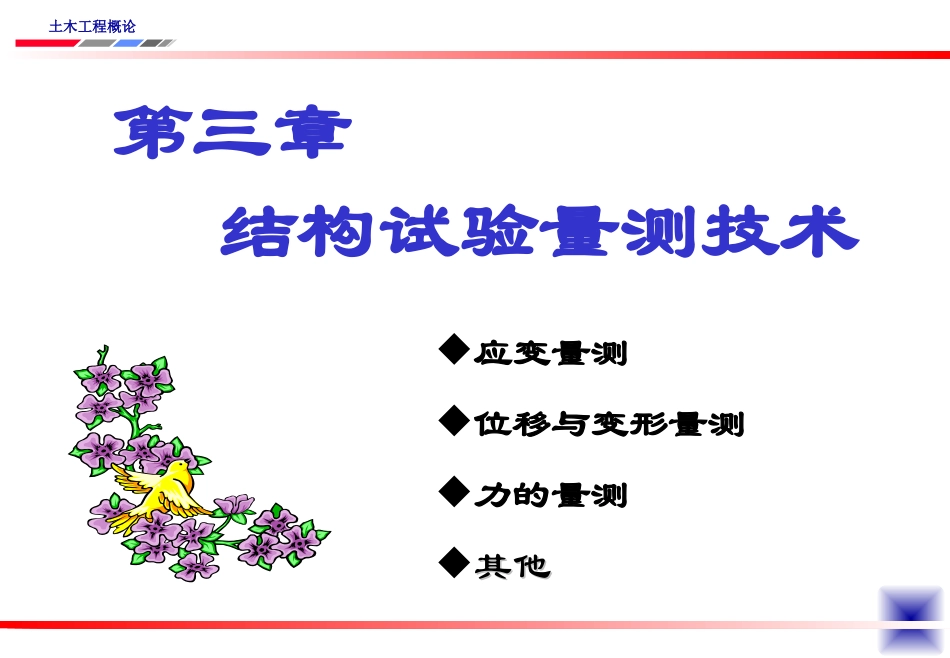

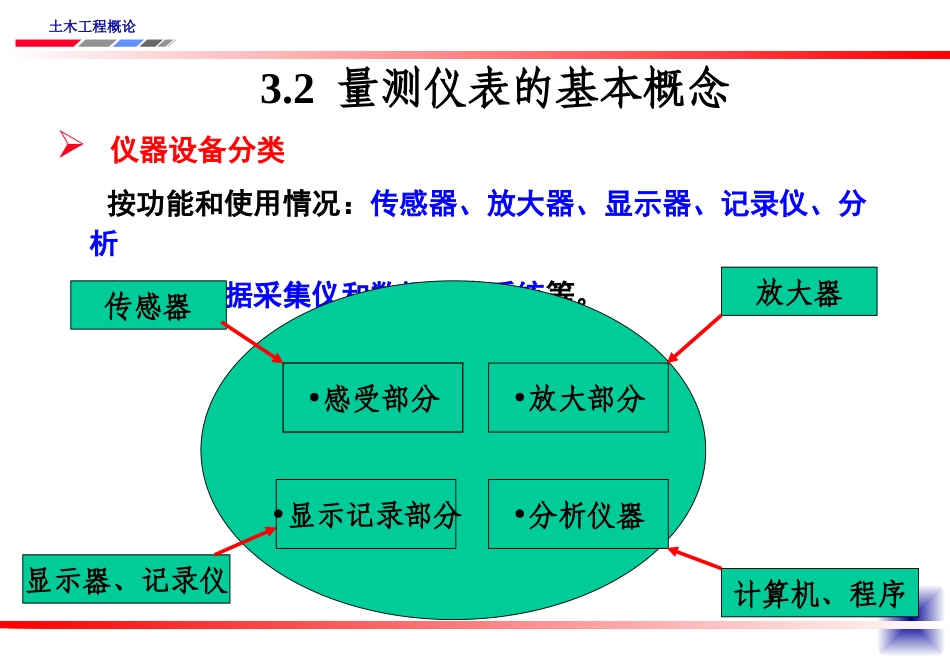

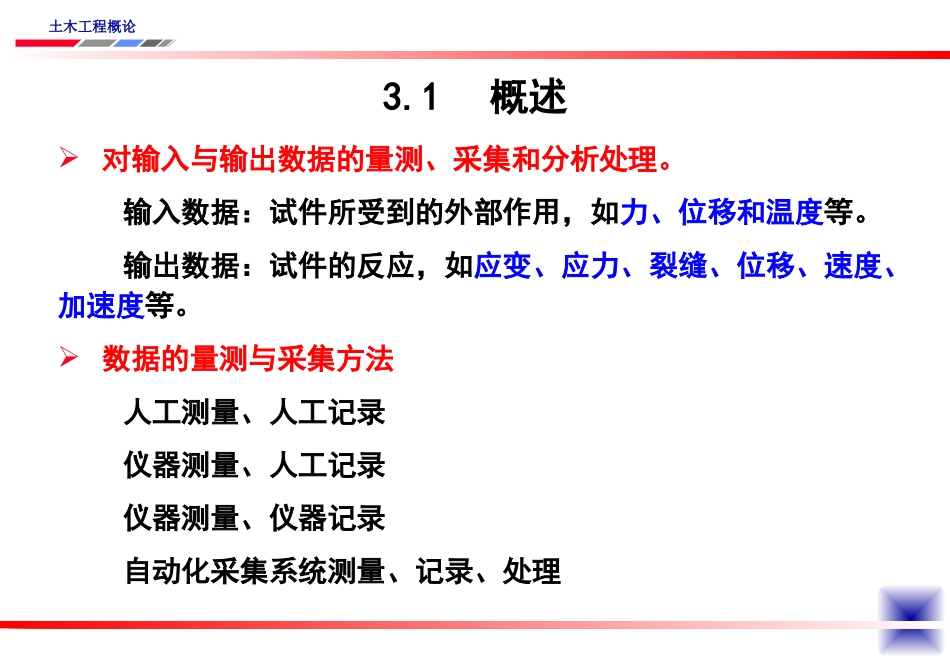

土木工程概论应变量测位移与变形量测力的量测其他其他结构试验量测技术第三章土木工程概论对输入与输出数据的量测、采集和分析处理。输入数据：试件所受到的外部作用，如力、位移和温度等。输出数据：试件的反应，如应变、应力、裂缝、位移、速度、加速度等。数据的量测与采集方法人工测量、人工记录仪器测量、人工记录仪器测量、仪器记录自动化采集系统测量、记录、处理3.1概述土木工程概论3.2量测仪表的基本概念仪器设备分类按功能和使用情况：传感器、放大器、显示器、记录仪、分析仪器、数据采集仪和数据采集系统等。•感受部分•放大部分•分析仪器•显示记录部分传感器放大器显示器、记录仪计算机、程序土木工程概论按仪器用途：应变计、位移传感器、测力传感器、倾角传感器、频率计和测振传感器等。量测仪表主要性能指标量程：仪表所能量测的最小至最大的量值范围。最小分度值：仪表的指示所能指出的最小测量值。精确度：仪表的指示值与被测值的符合程度。灵敏度：被测量的单位变化引起仪表示值的变化值。分辨率：测量被测物理量最小变化值的能力。稳定性：规定时间内保持示值与特性参数不变的能力。滞后：恒定环境条件下，起始值到最大值来回输出的最大偏差值或该值与最大量程的百分比。土木工程概论量测仪器基本方法偏位测定法：按仪表发生的偏转或位移定出被测值。该方法为土木工程结构试验与检测常用方法，如：百分表、双杠杆应变仪、动态电阻应变仪均属于该方法。零位测定法：用已知的标准量去抵消未知量引起的转。如称重天平。该方法更为精确，若进行放大后更为精确。土木工程概论结构试验对仪器设备的使用要求：符合量测所需的量程和精度要求；动态试验量测仪表，其线性范围、频响特征以及相移特性等都满足试验要求；自重轻、尺寸小，不影响结构工作；同一试验中选用的仪表和传感器种类应尽量少，以便统一数据的精度，简化量测数据的整理工作和避免错误；选用仪表时应考虑试验环境条件。土木工程概论电测和机测两类应变量电测法△R△U构件截面应力值测定方法电阻应变计粘贴技术保证测点感受元件（应变计）与试件同步变形应变应力σ＝Eε（或σ-ε关系曲线）应变量测原理ε＝△l/l应变量测方法ε应变计电桥放大指示3.3应变量测土木工程概论电阻应变计1、电阻应变计的原理及构造（1）工作原理灵敏系数土木工程概论（2）构造：敏感栅：将应变变换成电阻变化量基底和覆盖层：定位和保护电阻丝、绝缘粘结剂：固定敏感栅引出线：电桥接线土木工程概论2、电阻应变片主要技术指标（1）标距：敏感栅在纵轴方向的有效长度L。（2）规格：以使用面积L×B表示。（3）电阻值：应变片阻值一般在120Ω左右。（4）灵敏系数：抽样确定。（5）应变极限：保持线性输出时所能量测的最大应变值。（6）机械滞后；（7）疲劳寿命；（８）零飘；（９）蠕变；（１０）绝缘。土木工程概论1、电桥基本原理桥路：不平衡电桥测量方法：偏位测量法电阻应变仪的测量电路土木工程概论偏位测量法缺点：1）电源电压波动影响量测结果的准确性2）检测计需要很高的灵敏度和较大的测量范围桥路：平衡电桥测量方法：零位测量法2、平衡电桥原理土木工程概论双电桥电路：输出灵敏度高，现代应变仪一般采用。3、温度补偿技术应变片电阻值随温度变化原因：1）电阻值随电阻丝温度变化而变化；2）试件温度变化导致应变片产生温度变化，引起一附加电阻变化。桥路输出电压：土木工程概论温度补偿方法:1）温度补偿应变计补偿法；2）工作应变计温度互补偿法；3）温度自补偿法土木工程概论1、实用电路及其应用（1）实用电路实用电路与电阻片粘贴技术土木工程概论1）全桥电路：测量桥四个臂上全部接入工作应变片。工作片兼作温度补偿片。可提高量测灵敏度。2）半桥电路：测量桥分别接入两个工作片和两个固定电阻。工作片兼作温度补偿。可提高量测灵敏度。3）1/4桥电路：测量桥由一个工作片、一个温度补偿片和两个固定电阻。温度补偿片温度补偿。不能提高量测灵敏度。（2）应用桥路输出灵敏度取决于应变片的贴片位置和方向，以及接线方式。根据具体情况进行桥路设计，可得桥路...
