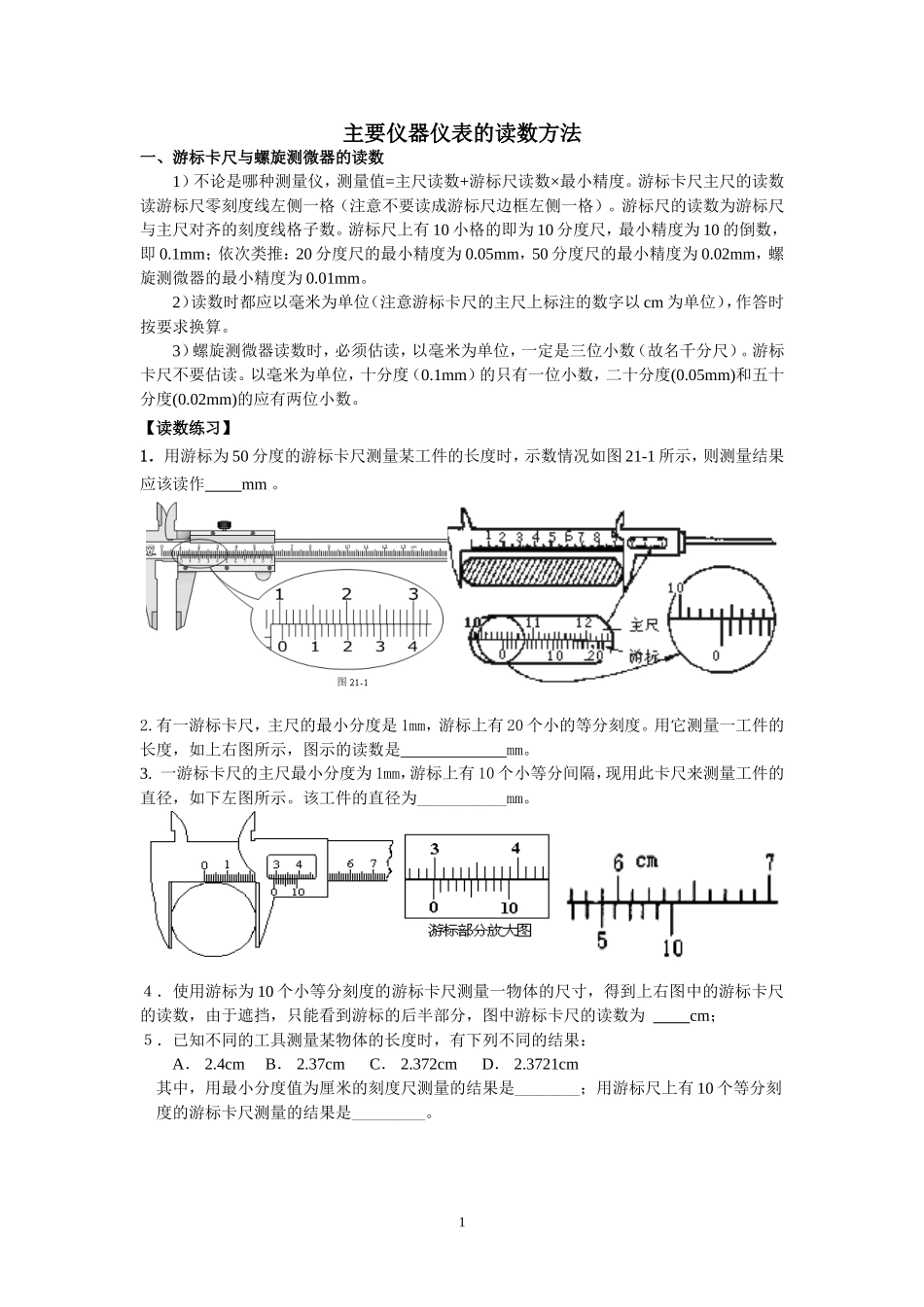

主要仪器仪表的读数方法一、游标卡尺与螺旋测微器的读数1）不论是哪种测量仪，测量值=主尺读数+游标尺读数×最小精度。游标卡尺主尺的读数读游标尺零刻度线左侧一格（注意不要读成游标尺边框左侧一格）。游标尺的读数为游标尺与主尺对齐的刻度线格子数。游标尺上有10小格的即为10分度尺，最小精度为10的倒数，即0.1mm；依次类推：20分度尺的最小精度为0.05mm，50分度尺的最小精度为0.02mm，螺旋测微器的最小精度为0.01mm。2）读数时都应以毫米为单位（注意游标卡尺的主尺上标注的数字以cm为单位），作答时按要求换算。3）螺旋测微器读数时，必须估读，以毫米为单位，一定是三位小数（故名千分尺）。游标卡尺不要估读。以毫米为单位，十分度（0.1mm）的只有一位小数，二十分度(0.05mm)和五十分度(0.02mm)的应有两位小数。【读数练习】1．用游标为50分度的游标卡尺测量某工件的长度时，示数情况如图21-1所示，则测量结果应该读作mm。2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如上右图所示，图示的读数是mm。3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如下左图所示。该工件的直径为___________mm。４．使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到上右图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为cm；５．已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cmB．2.37cmC．2.372cmD．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。1６.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。７．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.８．某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d=_______mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L=______cm。９．图一中螺旋测微器读数为__________mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为_________cm。10．有一种新式游标卡尺，游标尺的刻度与传统的旧式游标卡尺明显不同，新式游标卡尺的刻度线看起来很“稀疏”，使得读数时显得清晰明了，方便了使用者的正确读取数据。通常游标卡尺的刻度有10分度，20分度，50分度三种规格，新式游标卡尺也有相应的三种，但刻度却是：19mm等分成10份，39mm等分成20份，99mm等分成50份。①以“39mm等分成20份”新式游标卡尺为例，它的精确度是___________mm。②用新式游标卡尺测量某一物体的厚度，示数如下图所示，其读数是__________mm。0123405101520主尺游标尺参考答案：1、10.402.104.003、29.84．5.45cm5.A；B。6.3.550、1.130、5.6997．11.4mm、0.920mm8.3.205mm、5.015mm9.1.998mm、1.094cm10．0.05、1.25。2二、电流表与电压表的读数1）凡最小精度值以“1”结尾的（如：1、0.1、0.01等），因误差出现在最小精度的下一位，所以要估读到最小精度的下一位，若无估读，则在最小精度的下一位补“0”，以最小精度的单位为单位，读数的小数位数比最小精度的小数位数多一位。2）凡最小精度值以“2”结尾的（如：2、0.2、0.02等），因误差出现在最小精度的本位，所以只估读到最小精度的本位，估读时采用半格估读法（如最小精度是0.2时，指针指在0.4和0.6之间，指针靠近0.4读0.4，靠近0.6读0.6，靠近中间读0.5，即取半格），以最小精度的单位为单位，读数的小数位数与最小精度的小数位数一样多。也有部分地区不按此规则。3)凡最小精度值以“5”结尾的（如：5、0.5、0.05等），因误差出现在最小精度的本位，所以只估读到最小精度的本位，估读时采用五分之一估读法（如最小精度是0.5时，指针指在1.5和2.0之间，可以读1.6、1.7、1.8、1.9，即再五等分），以最小精度的单位为单位，读数的小数位数与最小精度的小数位数一样多。【读数练习】1．如下...
