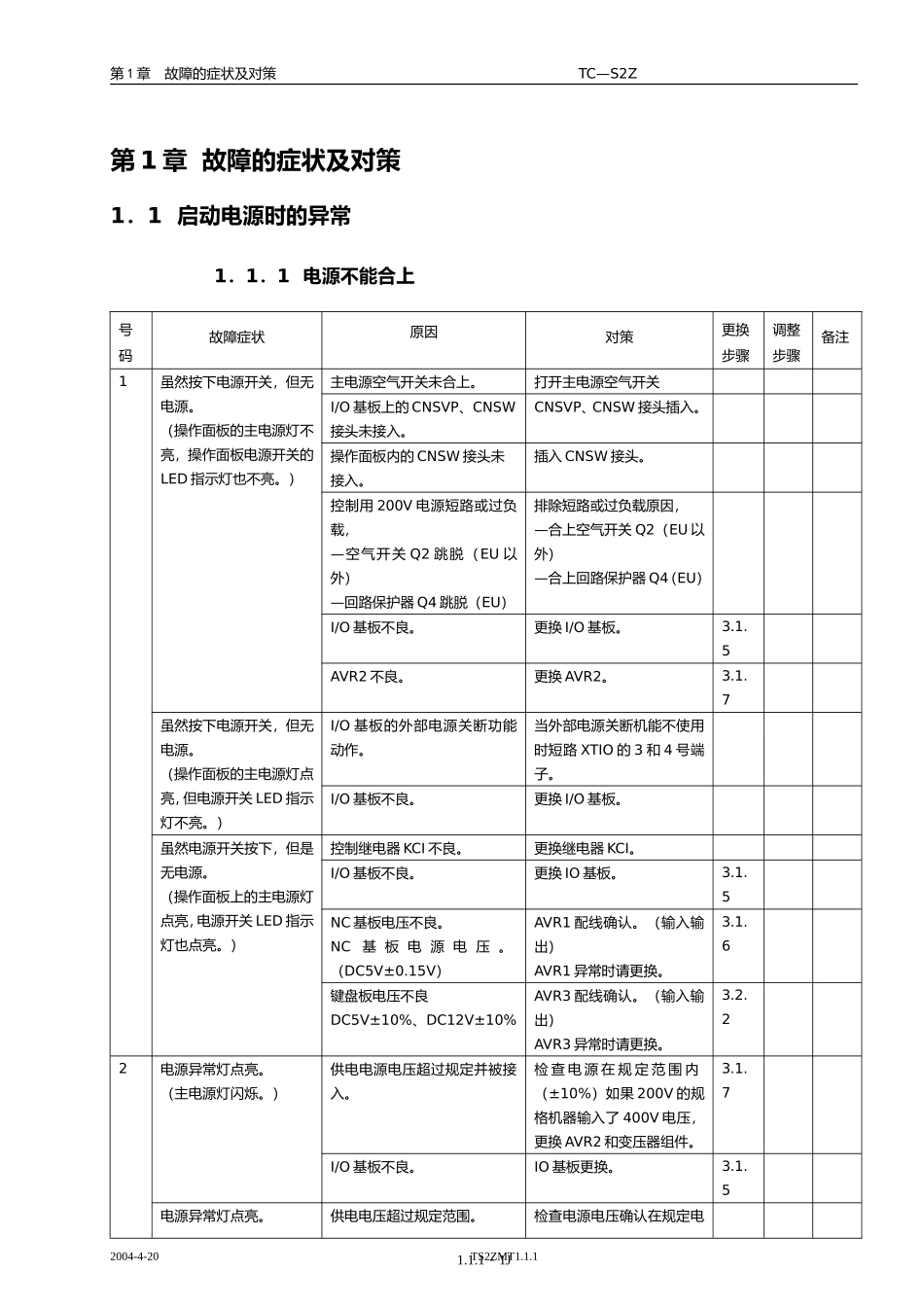

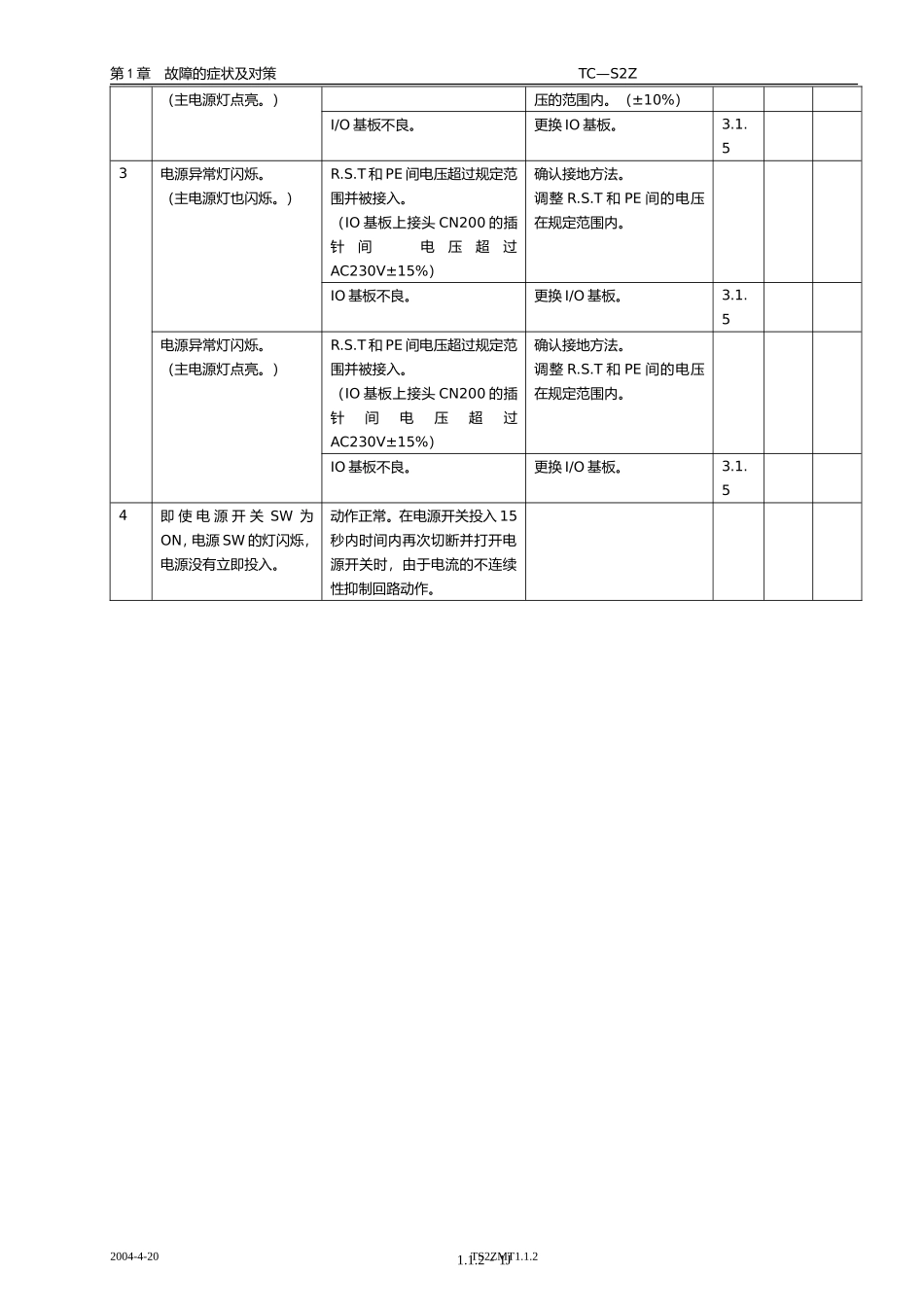

第1章故障的症状及对策TC—S2Z第1章故障的症状及对策1．1启动电源时的异常1．1．1电源不能合上号码故障症状原因对策更换步骤调整步骤备注1虽然按下电源开关，但无电源。（操作面板的主电源灯不亮，操作面板电源开关的LED指示灯也不亮。）主电源空气开关未合上。打开主电源空气开关I/O基板上的CNSVP、CNSW接头未接入。CNSVP、CNSW接头插入。操作面板内的CNSW接头未接入。插入CNSW接头。控制用200V电源短路或过负载，—空气开关Q2跳脱（EU以外）—回路保护器Q4跳脱（EU）排除短路或过负载原因，—合上空气开关Q2（EU以外）—合上回路保护器Q4（EU）I/O基板不良。更换I/O基板。3.1.5AVR2不良。更换AVR2。3.1.7虽然按下电源开关，但无电源。（操作面板的主电源灯点亮，但电源开关LED指示灯不亮。）I/O基板的外部电源关断功能动作。当外部电源关断机能不使用时短路XTIO的3和4号端子。I/O基板不良。更换I/O基板。虽然电源开关按下，但是无电源。（操作面板上的主电源灯点亮，电源开关LED指示灯也点亮。）控制继电器KCI不良。更换继电器KCI。I/O基板不良。更换IO基板。3.1.5NC基板电压不良。NC基板电源电压。（DC5V±0.15V）AVR1配线确认。（输入输出）AVR1异常时请更换。3.1.6键盘板电压不良DC5V±10%、DC12V±10%AVR3配线确认。（输入输出）AVR3异常时请更换。3.2.22电源异常灯点亮。（主电源灯闪烁。）供电电源电压超过规定并被接入。检查电源在规定范围内（±10%）如果200V的规格机器输入了400V电压，更换AVR2和变压器组件。3.1.7I/O基板不良。IO基板更换。3.1.5电源异常灯点亮。供电电压超过规定范围。检查电源电压确认在规定电2004-4-20TS2ZMT1.1.11.1.1－1J第1章故障的症状及对策TC—S2Z（主电源灯点亮。）压的范围内。（±10%）I/O基板不良。更换IO基板。3.1.53电源异常灯闪烁。（主电源灯也闪烁。）R.S.T和PE间电压超过规定范围并被接入。（IO基板上接头CN200的插针间电压超过AC230V±15%）确认接地方法。调整R.S.T和PE间的电压在规定范围内。IO基板不良。更换I/O基板。3.1.5电源异常灯闪烁。（主电源灯点亮。）R.S.T和PE间电压超过规定范围并被接入。（IO基板上接头CN200的插针间电压超过AC230V±15%）确认接地方法。调整R.S.T和PE间的电压在规定范围内。IO基板不良。更换I/O基板。3.1.54即使电源开关SW为ON，电源SW的灯闪烁，电源没有立即投入。动作正常。在电源开关投入15秒内时间内再次切断并打开电源开关时，由于电流的不连续性抑制回路动作。2004-4-20TS2ZMT1.1.21.1.2－1J第1章故障的症状及对策TC—S2Z1．1．2漏电保护器跳脱*EU以外号码故障症状原因对策更换步骤调整步骤备注1当仅为主空气开关合上时，漏电保护器跳脱。即使空气开关Q2保险丝Q3为OFF时仍出现。空气开关下的电抗器不良。检查移出电抗器。外部周边机器失效排屑器高压冷却装置。从电源二次侧拿掉周边装置接线再检查。空气开关Q2为OFF时不在发生。取出AVR2的CN1插头OK。更换AVR2。3.1.7变压器T2失效。取出变压器T2的一次侧配线再检查。保险丝Q3为OFF时不再发生。冷却系统电源系统失效。拆下冷却装置的CNCLM接头再检查。2在紧急停止状态下打开电源时漏电保护器跳脱。控制箱内CNSFAN的中间接头取出后OK。主轴马达风扇绝缘不良。更换主轴马达风扇。2.1.2主轴放大器TB2的Y和COM拿掉后OK。主轴再生阻抗器绝缘不良。检查再生阻抗器配线。更换再生阻抗器。主轴放大器TB1端子上CP，CN拿掉后OK。各伺服轴系统绝缘不良，拿掉各轴的CP，CN来确定是哪个轴不良。更换放大器。3.1.9主轴放大器的TB4上R，T取掉后OK。主轴放大器的绝缘不好。更换主轴放大器，3.1.9AVR1的CN1拿掉后OKAVR1不良。更换AVR1，3.1.6AVR3的配线拿掉后OK。AVR3电源系统绝缘不良。检查AVR3配线，3伺服上电时，漏电保护器跳脱主轴放大器TB2的Y，COM拿掉后OK。主轴再生阻抗器绝缘不良。检查再生阻抗器的配线更换再生阻抗器。主轴放大器TBI的MP，MN拿掉后OK。各轴伺服系统绝缘不良分别取出各轴的MP，MN确定是哪一个轴。取出马达动力线，如果OK，检查马达动力线的配线并更换马达。2.1.12.3.12.3.2004-4-20TS2ZMT1.1.31.1.3－1J第1章故障的症状及对策TC—S2Z42...
