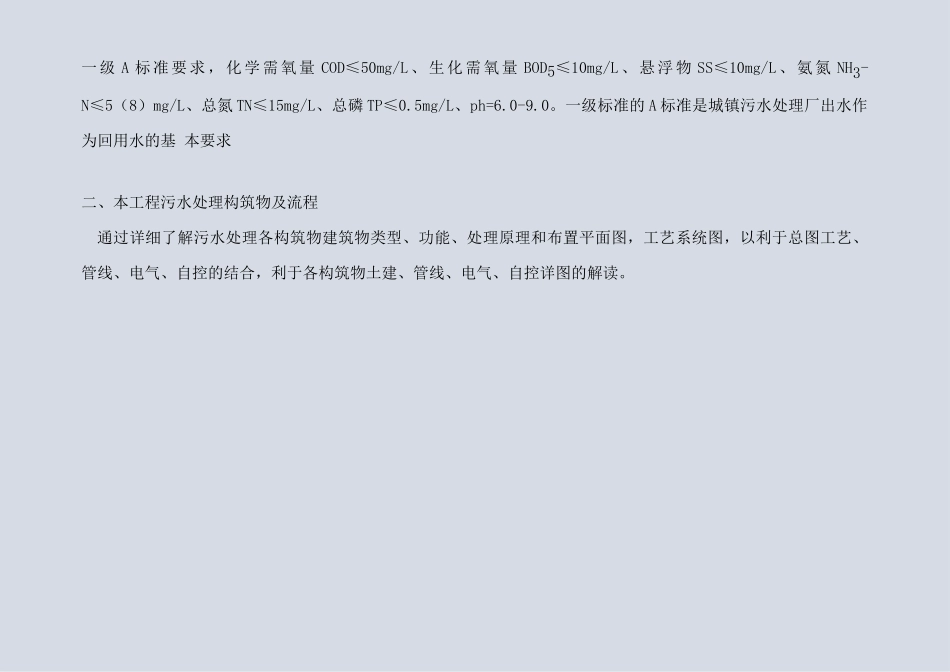

石油化工类污水处理厂建设和监理--某污水处理厂土建简记某新区污水处理厂工程目前已建设完成，依据本工程的建设内容和本项目监理过程中的经验教训，简述污水处理厂类土建建设监理进行总结。一、工程概况本工程规划建设用地面积约18.3亩，设计建筑物、构筑物占地面积约5100㎡。主要工程包括办公楼、粗格栅提升泵站、高级氧化、絮凝沉淀过滤及消毒池、鼓风机房及配电室、生化及二沉池、脱水机房、污泥浓缩及均质池、细格栅旋流沉砂池、综合房等土建和安装工程，包括厂区自控、道路、照明、绿化、围墙及尾水管线等附属配套工程。工程设计污水处理能力为1.0万m³/d，远期规划处理能力3.0万m³/d，服务对象为滨海新区的生活污水及工业废水。处理工艺采用AA0工艺。设计进水水质：化学需氧量COD≤500mg/L、生化需氧量BOD5≤200mg/L、悬浮物SS≤300mg/L、氨氮NH3-N≤40mg/L、总氮TN≤50mg/L、总磷TP≤4mg/L、ph=6.0-9.0；设计出水水质各指标达到一级A标准要求，化学需氧量COD≤50mg/L、生化需氧量BOD5≤10mg/L、悬浮物SS≤10mg/L、氨氮NH3-N≤5（8）mg/L、总氮TN≤15mg/L、总磷TP≤0.5mg/L、ph=6.0-9.0。一级标准的A标准是城镇污水处理厂出水作为回用水的基本要求二、本工程污水处理构筑物及流程通过详细了解污水处理各构筑物建筑物类型、功能、处理原理和布置平面图，工艺系统图，以利于总图工艺、管线、电气、自控的结合，利于各构筑物土建、管线、电气、自控详图的解读。1、平面布置图2、工艺系统图及水力剖面（石化工业污水AAO工艺）提升泵站及粗格栅细格栅及旋流除沙池污泥脱水机房鼓风机房和配电室室水解池生化池二沉池办公楼及中控室综合加药房高级氧化池沉淀池连续流砂滤池消毒池污泥均值浓缩池污泥回流泵站工艺系统水力剖面图工艺系统流程图3、各构筑物功能和处理原理3.1粗格栅粗格栅机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把污水中的大颗粒固态悬浮物分离后可以保证水流畅通流过。格栅安装倾角一般为60º～70º。3.2提升泵站：（1）污水处理厂在运行工艺流程中一般采用重力流的方法通过各个构筑物和设备。但由于污水市政管网的水头、厂区地形和地质的限制。必须在前处理处加提升泵站将污水提到某一高度后才能按重力流方法运行。污水提升泵站的作用就是将上游来的污水提升至后续处理单元所要求的高度，使其实现重力流。（2）泵站内的水泵是多种多样，一般以离心泵为主。按照安装方式分为干式泵和潜污泵，干式泵又有立式泵和卧式泵。潜污泵有可在污水中安装和干式安装两种类型。本工程采用立式潜污泵。（3）集水池的作用是调节来水量与抽升量之间的不平衡，避免水泵频繁启动。①集水池的布置应充分考虑到泵的维修，固定泵底座的维修等方便。现在要求污水厂不能因修或换某一设备而停止污水处理。因此潜污泵集水池最好是两套单独运行。一些旧集水池只有一套运行，当某个泵的底座或水下某一部位损坏时，不得不停止进水，抽干水后才能修理上述设备。这就需要改造成至少有一半数量的泵坚持运行的集水池，而在另一半集水池中能抽干水进行维修、更换。本工程采用三台水泵提水，互为备用，故障检修采用行车式电动葫芦提升检修。②对于平衡进水量和出水量现在大都采用调频的办法来解决，效果良好。本工程采用超声波液位计、水泵变频器和plc可编程控制柜、中控软件进行泵站内水量平衡，避免水泵频繁启动。3.3细格栅和旋流除砂结构组合（1）细格栅原理同粗格栅，去除污水中细小悬浮物，降低后续生物处理负荷。（2）旋流除砂池系统由GRV旋流除砂池设备、空气泵或砂泵、无轴螺旋砂水分离器、气体管路及提砂管路组成。旋流除砂池装置包括旋流除砂池体、工作桥、传动装置、桨叶及气提装置等。旋流除砂池设备是旋流除砂池的配套设备，旋流除砂池是污水预处理中的重...
