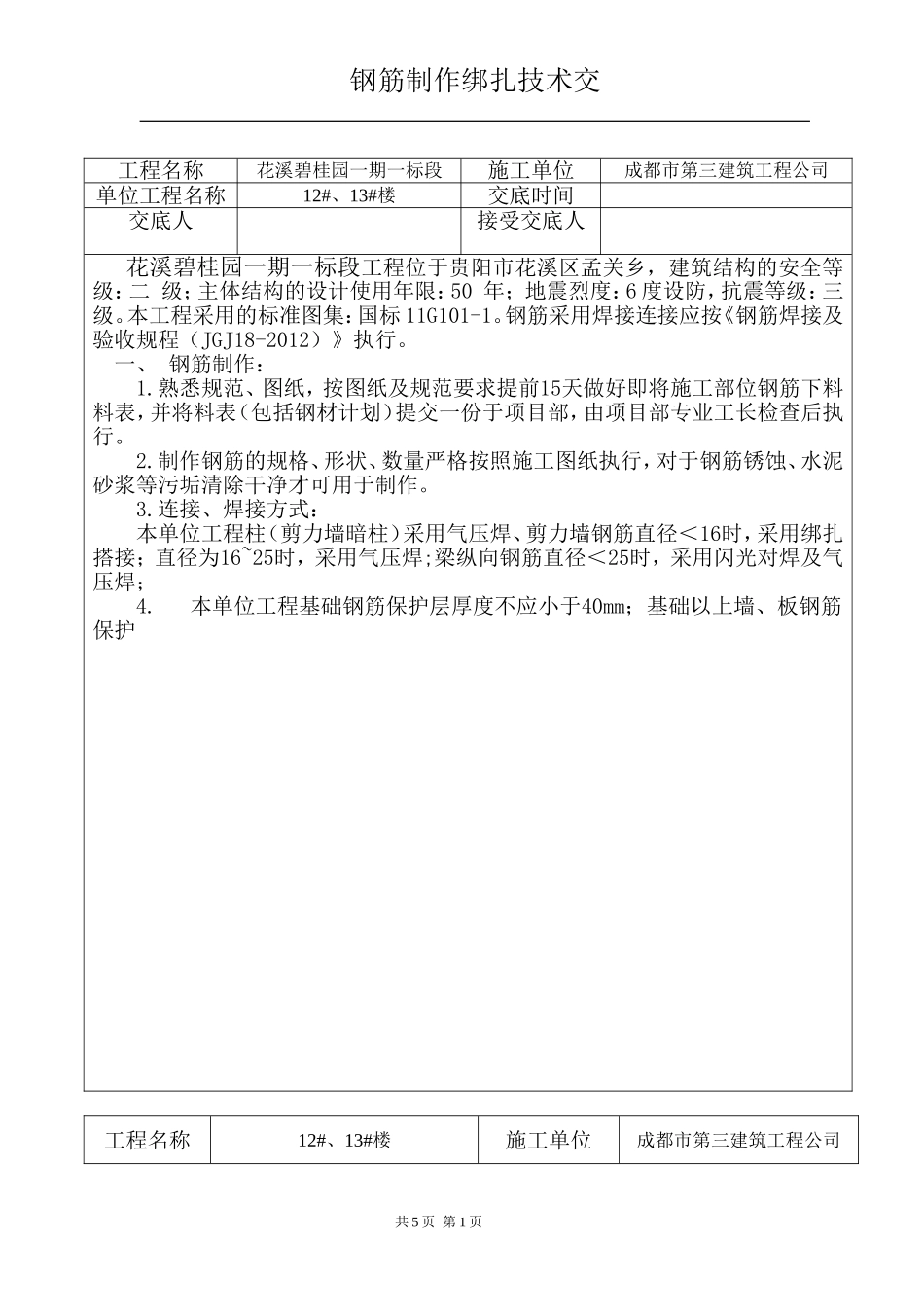

钢筋制作绑扎技术交工程名称花溪碧桂园一期一标段施工单位成都市第三建筑工程公司单位工程名称12#、13#楼交底时间交底人接受交底人花溪碧桂园一期一标段工程位于贵阳市花溪区孟关乡，建筑结构的安全等级：二级；主体结构的设计使用年限：50年；地震烈度：6度设防，抗震等级：三级。本工程采用的标准图集：国标11G101-1。钢筋采用焊接连接应按《钢筋焊接及验收规程（JGJ18-2012）》执行。一、钢筋制作：1.熟悉规范、图纸，按图纸及规范要求提前15天做好即将施工部位钢筋下料料表，并将料表（包括钢材计划）提交一份于项目部，由项目部专业工长检查后执行。2.制作钢筋的规格、形状、数量严格按照施工图纸执行，对于钢筋锈蚀、水泥砂浆等污垢清除干净才可用于制作。3.连接、焊接方式：本单位工程柱（剪力墙暗柱）采用气压焊、剪力墙钢筋直径＜16时，采用绑扎搭接；直径为16~25时，采用气压焊;梁纵向钢筋直径＜25时，采用闪光对焊及气压焊；4.本单位工程基础钢筋保护层厚度不应小于40mm；基础以上墙、板钢筋保护工程名称12#、13#楼施工单位成都市第三建筑工程公司共5页第1页钢筋制作绑扎技术交层15mm；梁、柱钢筋保护层20mm；卫生间等潮湿环境和露台、屋面等室外环境构件保护层应按二类a计算；混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm；保护层从最外层钢筋外边缘（箍筋外侧）算起。5.板底筋锚入梁内至梁中心线，且不少于5d；板面钢筋锚入支座内不少于La；露台,屋面板板底筋锚入梁内至梁中心线，且不少于15d；梁板式转换层楼板及转角窗处楼（屋面）板的面、底钢筋锚入支座内皆不少于La。板筋分布筋具体要求详结构设计总说明第四.3（8）条。6.箍筋端头应弯成135°，平直部分长度按10d设置。7.钢筋的锚固纵向受拉钢筋的基本锚固长度LabE,应按下表规定受拉钢筋基本锚固LabE钢筋种类抗震等级混凝土等级C20C25C30C35C40C45HPB300四级LabE41d36d32d29d26d25dHRB400四级LabE/42d37d34d30d29d各楼层段混凝土强度等级不同，请按相应结构总说明第四.2（3）条执行。二、钢筋绑扎安装：1.不同部位钢筋绑扎安装时涉及到垫块、马镫等材料，应提前7天将材料计划提交项目部栋号工长。2.受力钢筋的连接接头宜设置在构件受力较小部位，宜避开梁端、柱端箍筋加密区范围。任何情况下搭接长度均不小于300mm。绑扎接头的位置应相互错工程名称12#、13#楼施工单位成都市第三建筑工程公司共5页第2页钢筋制作绑扎技术交开。钢筋连接区段长度为1.3Ll(Lle），有绑扎接头的受力钢筋截面积占受力钢筋总截面面积百分率：板、墙水平筋不宜大于25%。当采用焊接或机械接头时钢筋连接区段长度:机械连接时为35d；焊接接头时为35d，且≥500。在同一连接区段(35d)内，钢筋机械连接接头面积:Ⅱ级接头不宜大于50%，Ⅰ级接头不受限制。钢筋焊接接头面积不应大于50%。当无设计要求时，梁的腹板高度hw>450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，间距不大于200mm;构造腰筋的锚固长度和搭接长度均为15d。梁上预留孔洞时,应采取孔洞加强措施,当孔洞直径D≤h/10且≤100时，可不作加强；D≤h/3且≤300时，孔洞加强详结构总说明图六；3.墙柱筋绑扎：绑扎时注意调整柱主筋间距均匀、搭接长度、搭接接头面积百分率等。剪力墙竖向钢筋绑扎在内，水平钢筋绑扎在外。注意墙水平筋锚入暗柱方式及长度，按11G101-1施工。4.箍筋绑扎：柱、墙、梁箍筋绑扎前按图纸要求用粉笔划箍筋间距线。箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎。箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。柱上下两端箍筋加密，加密区长度及加密区内箍筋间距应符合设计图纸要求，核心箍不得漏绑。梁端、交叉梁的箍筋加密按照设计要求加设。柱（暗柱）筋除设置3个定位箍筋外，还应将柱的四根角筋同边保护层、垫块设置到位，防止柱子在混凝土浇筑时撞击移位。工程名称12#、13#楼施工单位成都市第三建筑工程公司共5页第3页钢筋制作绑扎技术交5.拉钩设置：柱、墙、梁拉钩按设计要求设置，拉筋应钩住箍筋。对于梁若设计没具体提出时，则当梁宽≤350mm时，拉筋直径为6mm；梁宽＞350mm时，拉筋直径为8mm；梁宽>800mm,为10mm。拉筋间距为非加...
