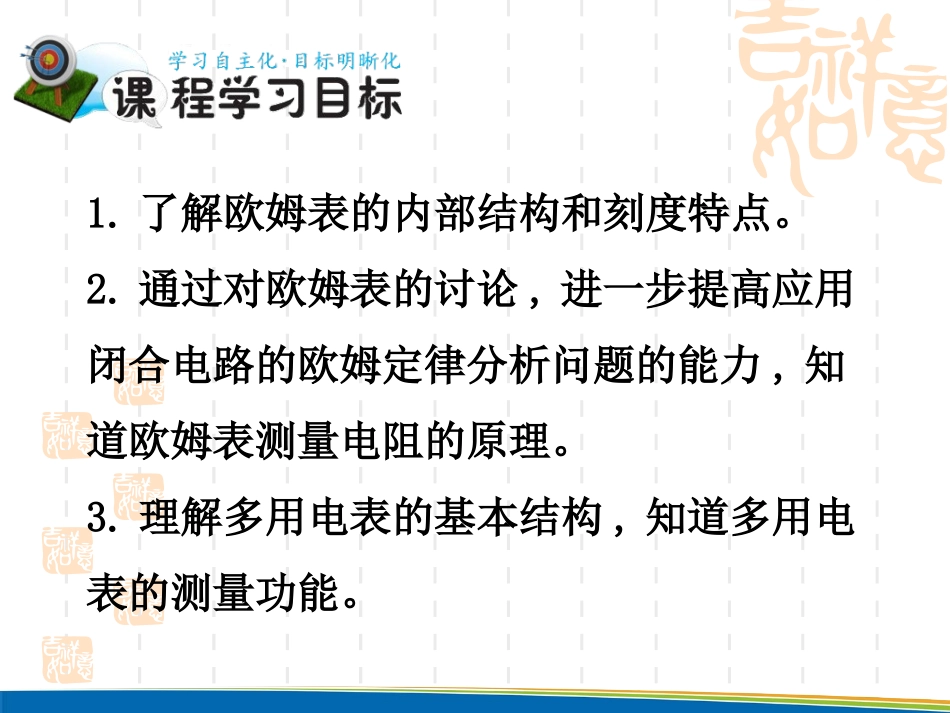

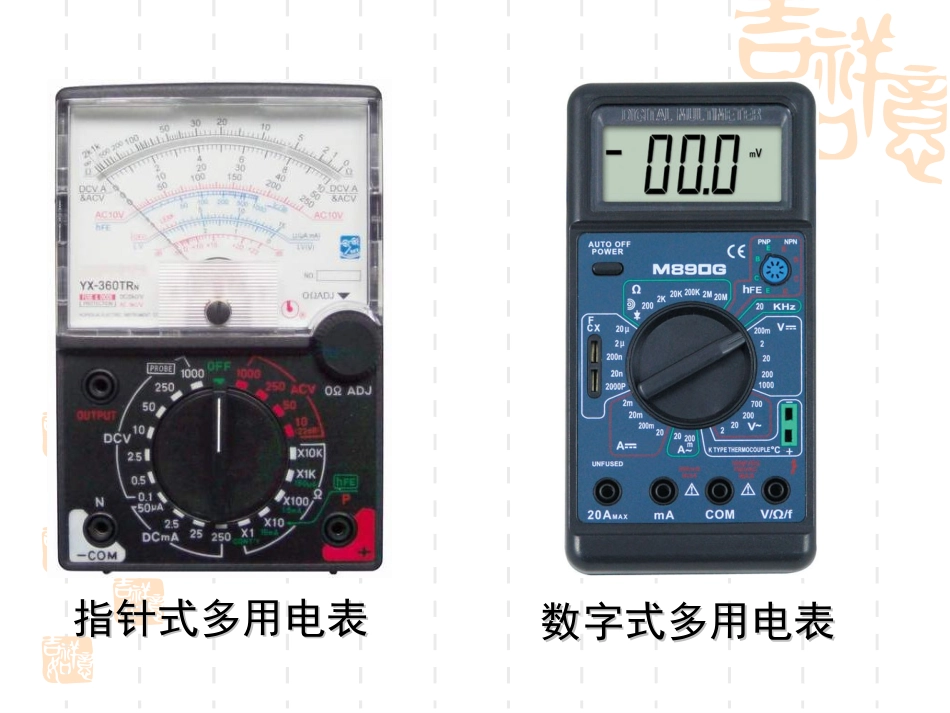

指针式多用电表指针式多用电表数字式多用电表数字式多用电表第二章恒定电流1.了解欧姆表的内部结构和刻度特点。2.通过对欧姆表的讨论,进一步提高应用闭合电路的欧姆定律分析问题的能力,知道欧姆表测量电阻的原理。3.理解多用电表的基本结构,知道多用电表的测量功能。1.如何把量程较小的电流表改装成伏特表?2.如何把量程较小的电流表改装成量程较大的安培表?UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?一一..知识回顾：把表头改装成电流表和电压表知识回顾：把表头改装成电流表和电压表如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?rABERRg)(gRrIER-gRrREI=gg=142Ω二二..合作探究：把表头改装成测电阻的欧姆表合作探究：把表头改装成测电阻的欧姆表3.如何把电流表改装成欧姆表?rABER(2)调到满偏后保持R的值不变，在A、B间接一个150Ω的电阻R0，电流表指针指着多少刻度的位置?R0中值电阻如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。1RrREI0=gR0=5mA二二..合作探究：把表头改装成测电阻的欧姆表合作探究：把表头改装成测电阻的欧姆表rABERRx如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(3)如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?通过以上计算你有何启通过以上计算你有何启发发??二二..合作探究：把表头改装成测电阻的欧姆表合作探究：把表头改装成测电阻的欧姆表把其它电流刻度都按Rx=1.5/I-150转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?xgRrRREI0二二..合作探究：把表头改装成测电阻的欧姆表合作探究：把表头改装成测电阻的欧姆表2、设计出改装的原理图rABER0电流Ix与外电阻Rx是一一对应关系。通过测量电流达到测量电阻的目的。1、利用电流表测量电阻的原理是什么？（欧姆表）rRRRg0RIERx3、欧姆表盘的刻度是均匀的吗？由于I和Rx是非线性关系，所以刻度不均匀，由于是减函数，所以刻度方向与电流档相反。)()(0xgxRfrRRREI知识链接:待测电阻Rx越大,电路中的电流反而越小,因此欧姆表有“挡位”没有“量程”。(1)电流10mA刻度对应待测电阻为______∞15000(5)电流任意刻度对应待测电阻为多少？150Ω0105Ω80060350Ω35034、欧姆表的表头如何进行刻度(2)电流0刻度对应待测电阻为______∞∞(3)电流5mA刻度对应待测电阻为______(4)电流3mA刻度对应待测电阻为______RIERx0二二..合作探究：把表头改装成测电阻的欧姆表合作探究：把表头改装成测电阻的欧姆表三三..合作探究：把表头改装成多用电表合作探究：把表头改装成多用电表123ABAA甲乙丙R1R2BAABAABR1R2A问题:能否让它们共用一个表头制成一个多用电表呢?请完成最简单的多用电表的电路图下面是一个多量程多用电表的电路示意图，电流、电压、电阻各有两个量程。请谈一谈：开关S调到哪两个位置上多用电表测量的是电流？调到哪两个位置上测量的是电压？调到哪两位置上测量的是电阻？两个位置中哪个位置测量的量程大？在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。说一说说一说6B1AG2345ASE1E21、2为电流表，3、4为欧姆表，5、6为电压表电流：1大电压：6大四四..合作探究：如何扩大多用电表的量程合作探究：如何扩大多用电表的量程1.图甲是一个欧姆表的外部构造示意图,其正、负插孔内分别插有红、黑表笔,则虚线内的电路图应是图乙中的()。【解析】红表笔接内部电源的负极,且内部电阻为可变电阻,用以欧姆表调零,选项A正确。【答案】A【点评】红、黑表笔的位置实际上也是约定俗成的。乙甲2.一个由满偏电流为3mA的电流表改装而成的欧姆表,调零后用它测量500Ω的标准电阻时,指针恰好在刻度盘正中间,如果用它测量一个未知电阻时,指针在1mA处,则被测电阻为()。A.1000ΩB.5000ΩC.1500ΩD.2000Ω【解析】依题意可知欧姆表内阻R内=500Ω,当测R1=500Ω时,...
