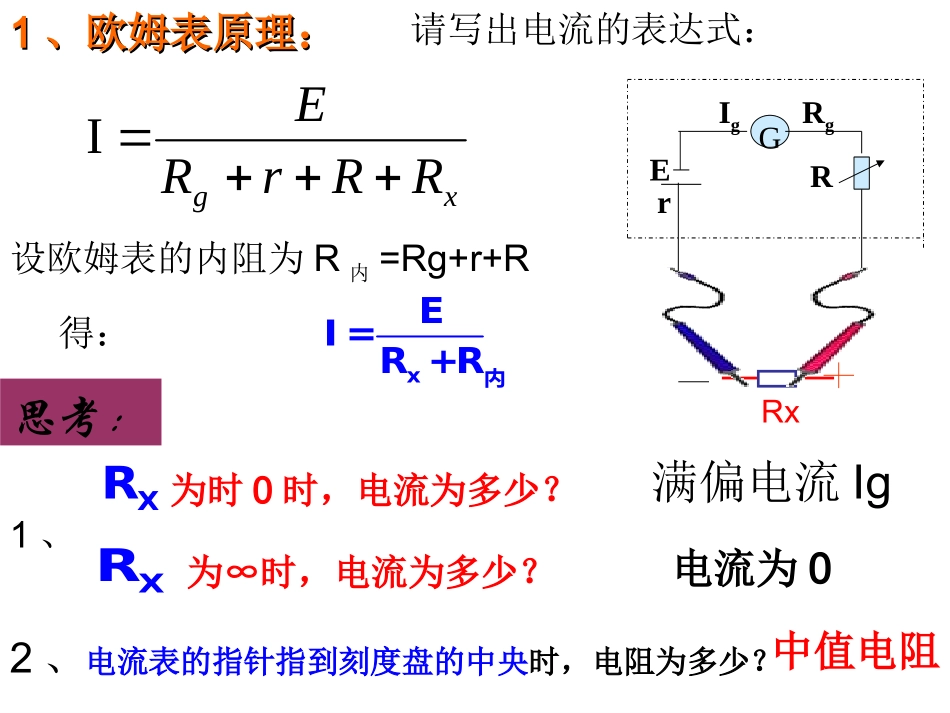

温故知新：如何将电流表改装成大量程的电流表和大量程的电压表？UxIRVIIxRA思考：能否把电流表改装成直接测量电阻的欧姆表?11、欧姆表原理：、欧姆表原理：RxRGErIgRgxgRRrREI思考：1、XRx内EI=R+R设欧姆表的内阻为R内=Rg+r+R得：XR为时0时，电流为多少？为∞时，电流为多少？2、电流表的指针指到刻度盘的中央时，电阻为多少？请写出电流的表达式：中值电阻满偏电流Ig电流为02.2.欧姆表表盘欧姆表表盘::观察并回答问题：与电流表的表盘刻度相比，欧姆表的表盘刻度有什么特点？00刻度在右边、刻度不均匀、左密右疏刻度在右边、刻度不均匀、左密右疏练习：某欧姆表表头所用电流表的满偏电流为0.5mA,电池的电动势为1.5V，则（1）欧姆表的内阻是多少？（2）表盘中央的刻度值（中值电阻）为多少欧？（3）测量电阻时，若指针偏角是满偏的1/3,则被测电阻为多少欧？3000ΩΩ6000ΩΩ3000ΩΩ123ABAA甲乙丙R1R2BAABAABR1R2A共同探究共同探究::如何让电压表电流表和欧姆表共用一个表头如何让电压表电流表和欧姆表共用一个表头制成一个多用电表呢制成一个多用电表呢??++++____33、多量程多用电表简化电路图、多量程多用电表简化电路图思考：思考：11、开关、开关SS调到调到11、、22、、33、、44、、55、、66位置时电表位置时电表分分别测的是什么别测的是什么？？22、在测量电流和电、在测量电流和电压时两个位置中哪个压时两个位置中哪个位置的量程比较大？位置的量程比较大？11、、22档为电流表，档为电流表，且且11档的量程较大；档的量程较大；33、、44档为欧姆表；档为欧姆表；55、、66档为电压表，档为电压表，且且66档的量程较大档的量程较大特点：特点：电流均从红表笔红表笔流入多用电表红进黑出165432表头“Ω”调零旋纽机械零点调节旋纽黑表笔转换开关红表笔欧姆表刻度盘交直流电流电压表刻度盘交流电压2.5V刻度盘欧姆档电流档交流电压档直流电压档(4)读数时先看量程再看小格,要正视表针。1.测量电压怎样用多用电表测量小灯泡的电压?测量中应注意什么?步骤:(1)选档;(2)测量;(3)读数。注意:(2)量程应大于小灯泡两端电压的估计值。(1)将电压表并联在待测电路两端。二、多用电表的使用二、多用电表的使用(3)电流应从红表笔流入电表。3、多用电表的使用2.测量电流怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中。注意:(2)量程应大于通过小灯泡电流的估计值。(3)电流应从红表笔流入电表。(4)读数时先看量程再看小格,要正视表针。步骤:(1)选档;(2)测量;(3)读数。二、多用电表的使用二、多用电表的使用练习2：用多用表测量电流、电压或电阻时，表盘指针的位置如图所示。如果选择开关指在“V-50”位置时，测量结果为；如果选择开关指在“mA-10”位置时，测量结果为；17.0V3.4mA①机械调零(左侧0):用螺丝刀进行机械调0(左侧0)。②选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率。③欧姆调零(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。④测量:将红黑表笔接被测电阻两端进行测量。⑤读数:将指针示数乘以倍率得测量值。示数示数不估不估读读⑥将选择开关调至off档或交流电压最高档位置。欧姆表的使用欧姆表的使用步骤步骤3.测量定值电阻：二、多用电表的使用二、多用电表的使用(1)待测电阻要跟别的元件和电源断开。(2)倍率应使指针指在中间位置附近。如果指针靠近左右两端，可根据“大电阻用大档，小电阻用小档”规律选择合适倍率后重新调零欧姆表的使用欧姆表的使用注意注意：：Rx(3)换挡要重新电阻调零。(4)读数=表针示数×倍数。二、多用电表的使用二、多用电表的使用思考与讨论思考与讨论1111、两同学在使用完多用电表后，将旋钮、两同学在使用完多用电表后，将旋钮如图所示放置，哪一位同学习惯比较好？如图所示放置，哪一位同学习惯比较好？多用电表不使用时,应将选择开关调至off档或交流电压最高档位置，电表长期不用时应取出电池，以防电池漏电。思考与讨论思考与讨论2211、在使用多用电表测电阻时，以下说法、在使用多用电表测电阻时，...
