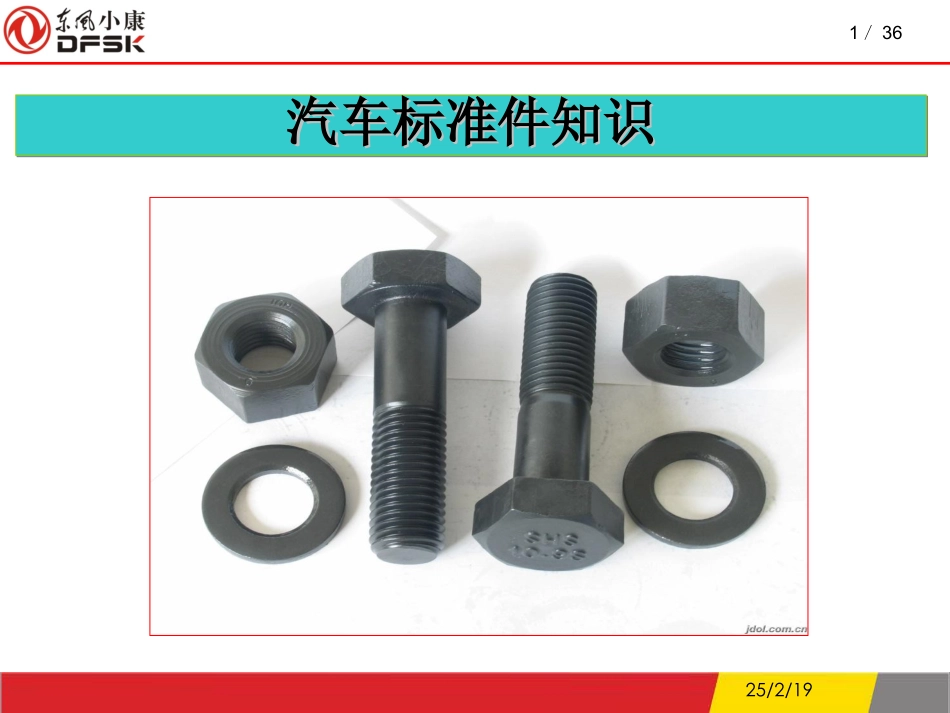

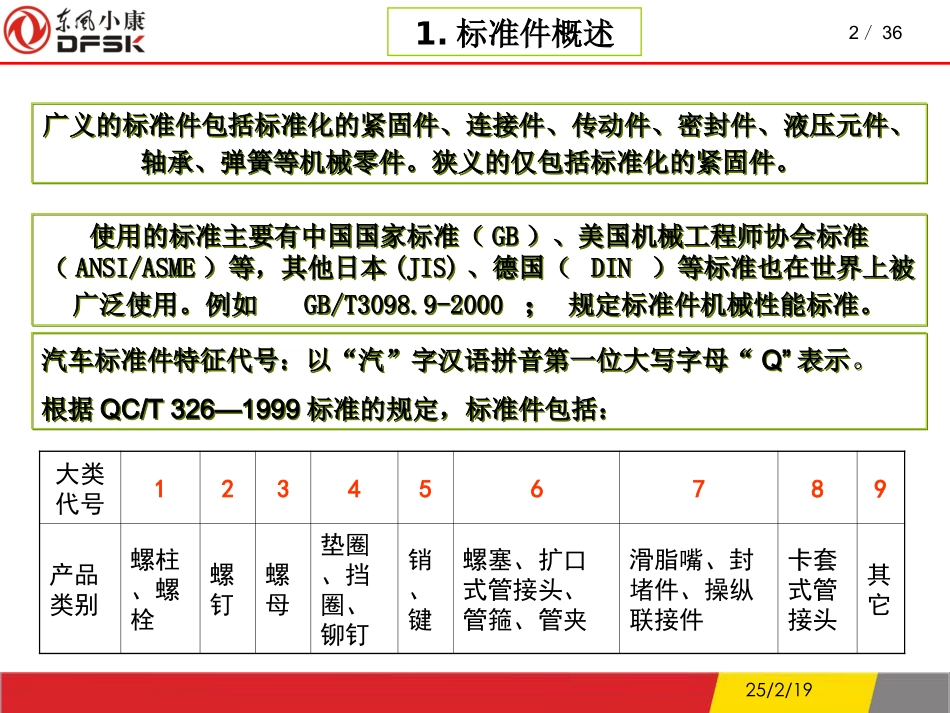

1／3625/2/19汽车标准件知识汽车标准件知识汽车标准件知识汽车标准件知识2／3625/2/191.标准件概述广义的标准件包括标准化的紧固件、连接件、传动件、密封件、液压元件、轴承、弹簧等机械零件。狭义的仅包括标准化的紧固件。广义的标准件包括标准化的紧固件、连接件、传动件、密封件、液压元件、轴承、弹簧等机械零件。狭义的仅包括标准化的紧固件。使用的标准主要有中国国家标准（GB）、美国机械工程师协会标准（ANSI/ASME）等，其他日本(JIS)、德国（DIN）等标准也在世界上被广泛使用。例如GB/T3098.9-2000；规定标准件机械性能标准。使用的标准主要有中国国家标准（GB）、美国机械工程师协会标准（ANSI/ASME）等，其他日本(JIS)、德国（DIN）等标准也在世界上被广泛使用。例如GB/T3098.9-2000；规定标准件机械性能标准。汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。根据QC/T326—1999标准的规定，标准件包括：汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。根据QC/T326—1999标准的规定，标准件包括：大类代号123456789产品类别螺柱、螺栓螺钉螺母垫圈、挡圈、铆钉销、键螺塞、扩口式管接头、管箍、管夹滑脂嘴、封堵件、操纵联接件卡套式管接头其它3／3625/2/19大径D小径D1螺纹直径螺纹直径小径d1大径d螺纹的直径有大径（d或D）、小径（d1或D1）、中径之分。普通螺纹和梯形螺纹的大径又称公称直径(螺纹的最大直径)。螺纹的顶径是与外螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大径或内螺纹的小径；螺纹的底径是与外螺纹或内螺纹牙底相切的假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径。4／3625/2/19螺纹旋向螺纹旋向螺纹有右旋和左旋之分。顺时针旋转时旋入的螺纹，称右旋螺纹；逆时针旋转时旋入的螺纹，称左旋螺纹。工程上常用右旋螺纹。左旋（左高右低）右旋（右高左低）5／3625/2/192.标准件的GB分类Q1XXXXXX代表螺栓、螺柱系列Q1XXXXXX代表螺栓、螺柱系列例如Q1421030,性能等级8.8级，Q142代表的是六角头带弹簧垫圈的组合件螺栓，10代表螺栓的公称直径是10mm（大径）,30代表螺杆部分总长度（含导向部分）。材料通常为35#或者SWRCH35K例如Q1421030,性能等级8.8级，Q142代表的是六角头带弹簧垫圈的组合件螺栓，10代表螺栓的公称直径是10mm（大径）,30代表螺杆部分总长度（含导向部分）。材料通常为35#或者SWRCH35K6／3625/2/192.标准件的GB分类Q140代表六角头螺栓和平垫圈组合件；（Q1840620）Q140代表六角头螺栓和平垫圈组合件；（Q1840620）Q146代表六角头螺栓和弹簧垫圈平垫组合件，(Q1461035)Q146代表六角头螺栓和弹簧垫圈平垫组合件，(Q1461035)Q184代表六角法兰面螺栓(Q1841295TF2)Q184代表六角法兰面螺栓(Q1841295TF2)7／3625/2/192.标准件的GB分类Q2XXXXXX代表螺钉系列Q2XXXXXX代表螺钉系列例如Q2716313,Q271代表的十字槽盘头自攻螺钉，63代表螺纹公称直径是6.3mm，13代表螺纹总长度。盘头螺钉的头部有明显的圆弧，底部带点厚度，体积相对于圆头要小，而圆头螺钉的头部就是一个圆形（从侧面看），例如Q2716313,Q271代表的十字槽盘头自攻螺钉，63代表螺纹公称直径是6.3mm，13代表螺纹总长度。盘头螺钉的头部有明显的圆弧，底部带点厚度，体积相对于圆头要小，而圆头螺钉的头部就是一个圆形（从侧面看），材料通常为22#材料通常为22#8／3625/2/192.标准件的GB分类Q3XXXXXX代表螺母、螺母座系列Q3XXXXXX代表螺母、螺母座系列例如Q32012,Q320代表六角法兰面螺母，12代表内螺纹孔公称直径为12mm（大径）。材料通常采用35#/SWRCH35K.例如Q32012,Q320代表六角法兰面螺母，12代表内螺纹孔公称直径为12mm（大径）。材料通常采用35#/SWRCH35K.9／3625/2/192.标准件的GB分类Q4XXXXXX代表垫圈，挡圈和铆钉系列Q4XXXXXX代表垫圈，挡圈和铆钉系列例如Q40210,Q402代表大垫圈，10代表内孔直径为10mm。普通平垫圈常用材料Q235,弹簧垫圈常用材料为65Mn。例如Q40210,Q402代表大垫圈，10代表内孔直径为10mm。普通平垫圈常用材料Q235,弹簧垫圈常用材料为65Mn。10／3625/2/192.标准件的GB分类Q5XXXXXX代表销、键系列Q5XXXXXX...
