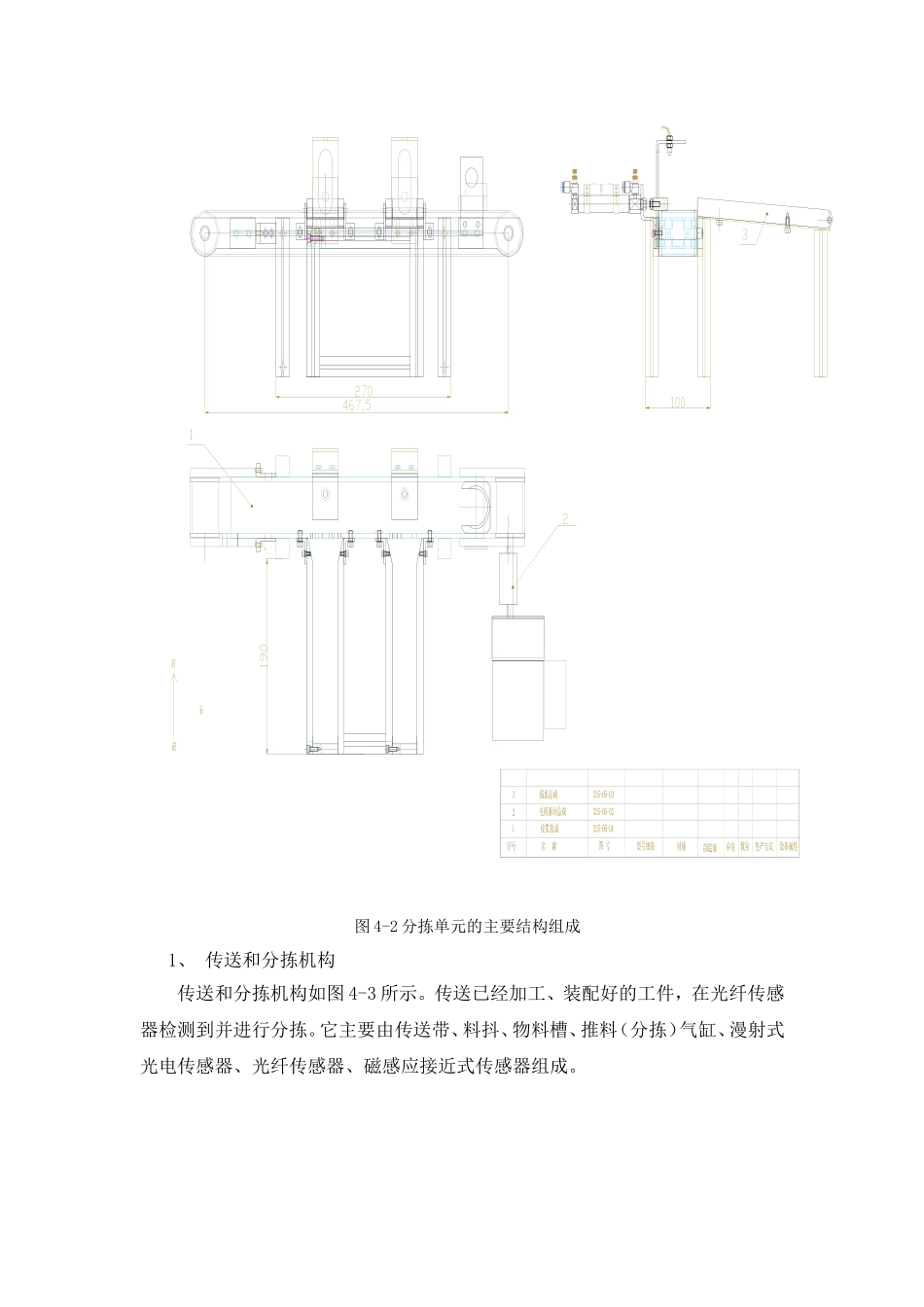

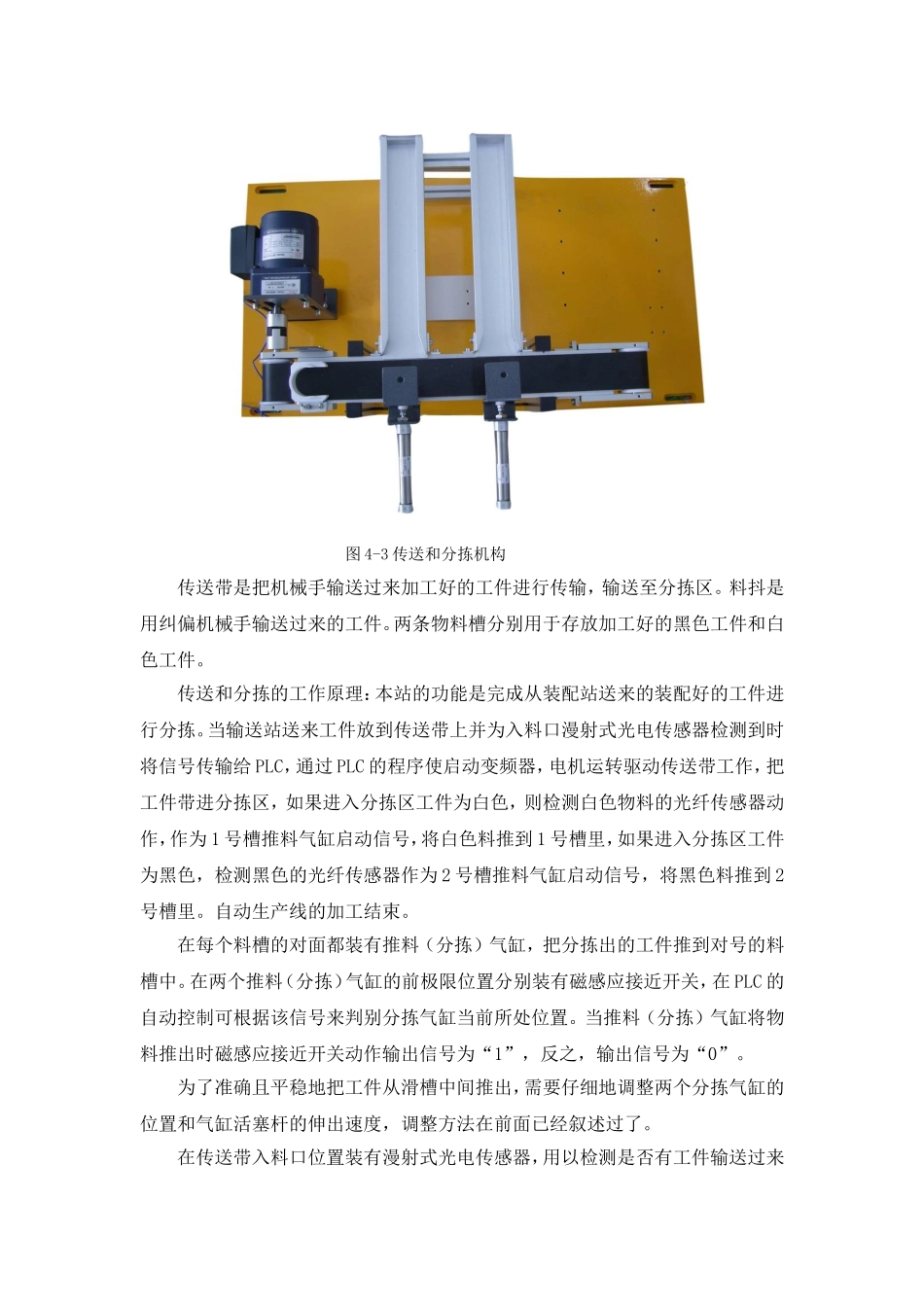

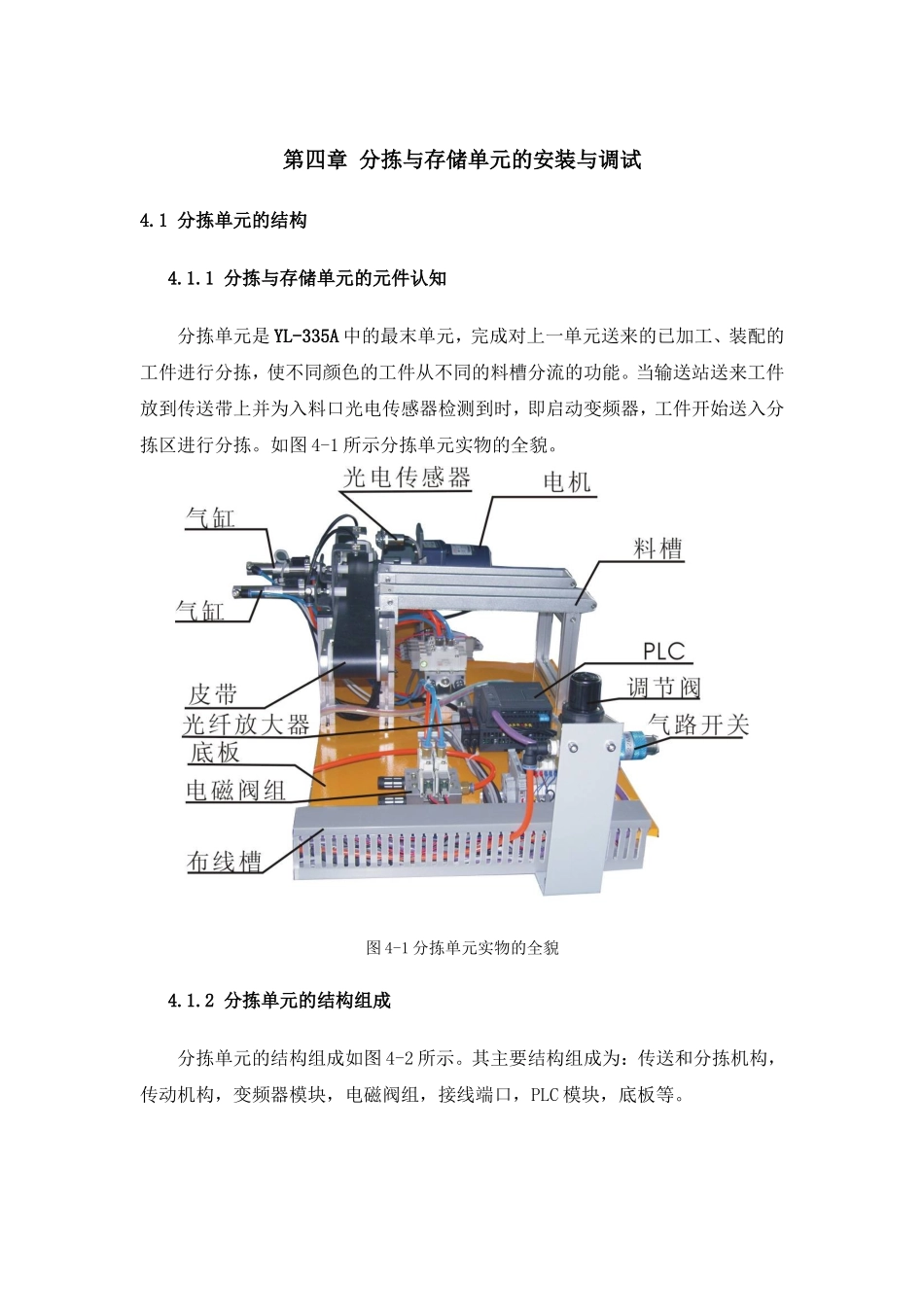

第四章分拣与存储单元的安装与调试4.1分拣单元的结构4.1.1分拣与存储单元的元件认知分拣单元是YL-335A中的最末单元，完成对上一单元送来的已加工、装配的工件进行分拣，使不同颜色的工件从不同的料槽分流的功能。当输送站送来工件放到传送带上并为入料口光电传感器检测到时，即启动变频器，工件开始送入分拣区进行分拣。如图4-1所示分拣单元实物的全貌。图4-1分拣单元实物的全貌4.1.2分拣单元的结构组成分拣单元的结构组成如图4-2所示。其主要结构组成为：传送和分拣机构，传动机构，变频器模块，电磁阀组，接线端口，PLC模块，底板等。图4-2分拣单元的主要结构组成1、传送和分拣机构传送和分拣机构如图4-3所示。传送已经加工、装配好的工件，在光纤传感器检测到并进行分拣。它主要由传送带、料抖、物料槽、推料（分拣）气缸、漫射式光电传感器、光纤传感器、磁感应接近式传感器组成。图4-3传送和分拣机构传送带是把机械手输送过来加工好的工件进行传输，输送至分拣区。料抖是用纠偏机械手输送过来的工件。两条物料槽分别用于存放加工好的黑色工件和白色工件。传送和分拣的工作原理：本站的功能是完成从装配站送来的装配好的工件进行分拣。当输送站送来工件放到传送带上并为入料口漫射式光电传感器检测到时将信号传输给PLC，通过PLC的程序使启动变频器，电机运转驱动传送带工作，把工件带进分拣区，如果进入分拣区工件为白色，则检测白色物料的光纤传感器动作，作为1号槽推料气缸启动信号，将白色料推到1号槽里，如果进入分拣区工件为黑色，检测黑色的光纤传感器作为2号槽推料气缸启动信号，将黑色料推到2号槽里。自动生产线的加工结束。在每个料槽的对面都装有推料（分拣）气缸，把分拣出的工件推到对号的料槽中。在两个推料（分拣）气缸的前极限位置分别装有磁感应接近开关，在PLC的自动控制可根据该信号来判别分拣气缸当前所处位置。当推料（分拣）气缸将物料推出时磁感应接近开关动作输出信号为“1”，反之，输出信号为“0”。为了准确且平稳地把工件从滑槽中间推出，需要仔细地调整两个分拣气缸的位置和气缸活塞杆的伸出速度，调整方法在前面已经叙述过了。在传送带入料口位置装有漫射式光电传感器，用以检测是否有工件输送过来进行分拣。有工件时，漫射式光电传感器将信号传输给PLC，用户PLC程序输出启动变频器信号，从而驱动三相减速电动机启动，将工件输送至分拣区。在传送带上方分别装有两个光纤传感器如图4-4所示，光纤传感器由光纤检测头、光纤放大器两部分组成，放大器和光纤检测头是分离的两个部分，光纤检测头的尾端部分分成两条光纤，使用时分别插入放大器的两个光纤孔。图4-4光纤传感器光纤传感器也是光电传感器的一种，相对于传统电量型传感器（热电偶、热电阻、压阻式、振弦式、磁电式），光纤传感器具有下述优点：抗电磁干扰、可工作于恶劣环境，传输距离远，使用寿命长，此外，由于光纤头具有较小的体积，所以可以安装在很小空间的地方。光纤式光电接近开关的放大器的灵敏度调节范围较大。当光纤传感器灵敏度调得较小时，反射性较差的黑色物体，光电探测器无法接收到反射信号；而反射性较好的白色物体，光电探测器就可以接收到反射信号。反之，若调高光纤传感器灵敏度，则即使对反射性较差的黑色物体，光电探测器也可以接收到反射信号从而可以通过调节灵敏度判别黑白两种颜色物体，将两种物料区分开，从而完成自动分拣工序。2、传动机构传动机构如图4-5所示。采用的三相减速电机，用于拖动传送带从而输送物料。它主要由电机支架、电动机、联轴器等组成。图4-5传动机构三相电机是传动机构的主要部分，电动机转速的快慢由变频器来控制，其作用是带传送带从而输送物料。电机支架用于固定电动机。联轴器由于把电动机的轴和输送带主动轮的轴联接起来，从而组成一个传动机构。在安装和调整时，要注意电动机的轴和输送带主动轮的轴必须要保持在同一直线上。分拣单元机械部件的装配和调整请参阅“YL-335A机械装配手册”。3.电磁阀组分拣单元的电磁阀组只使用了两个由二位五通的带手控开关的单电控电磁阀，它们安装在汇流板上。这两个阀分别对白料推动气缸和黑料推动气...
