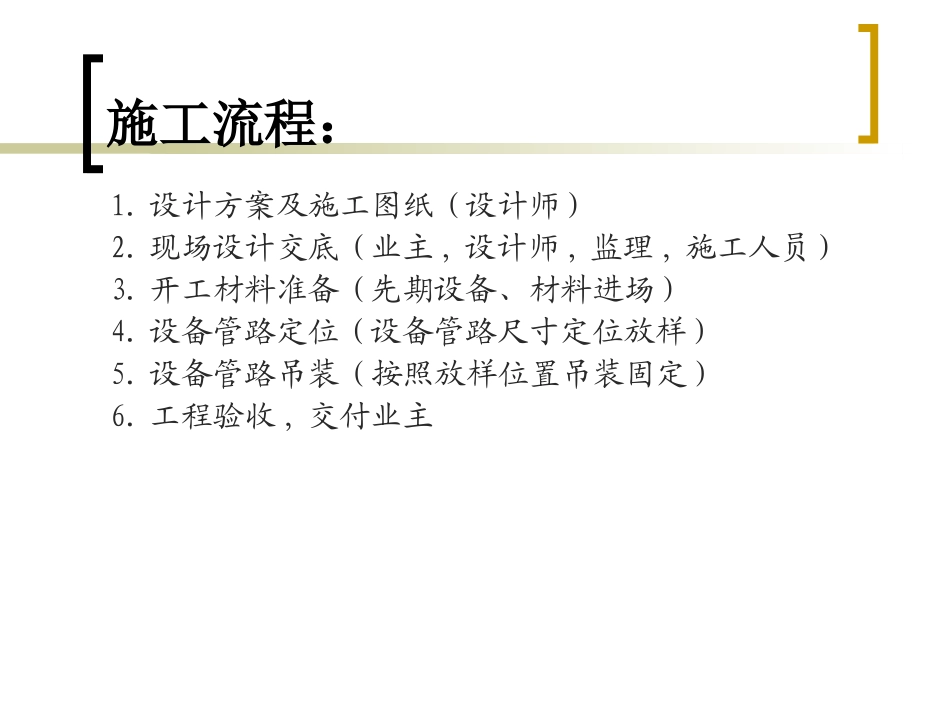

新风系统施工工艺苏州贝昂科技有限公司新风组孟庆东施工流程：1.设计方案及施工图纸(设计师)2.现场设计交底(业主,设计师,监理,施工人员)3.开工材料准备(先期设备、材料进场)4.设备管路定位(设备管路尺寸定位放样)5.设备管路吊装（按照放样位置吊装固定）6.工程验收,交付业主设计方案及施工图纸准备设计说明原始平面图平面布置图管路相对位置图电路，电器图交业主签字认可施工组织设计：①工程概况；②开工前施工准备；③施工部署与施工方案；④施工进度计划；⑤施工现场平面布置图；⑥劳动力、机械设备、材料和构件等供应计划；⑦建筑工地施工业务的组织规划；⑧主要技术经济指标的确定。在上述几项基本内容中，第③④⑤项是施工组织设计的核心部分。施工流程：开工材料进场根据施工图纸放样•设备配电•风管配管•设备安装系统调试完工验收施工规范应符合国家现行的有关强制性标准的规定，施工过程必须遵守安全第一的原则。施工过程电器使用必须符合国家施工规范，施工过程注意防火。施工垃圾要及时清理。开工准备：•施工前，需由业主协助获得施工许可证•施工作业现场，需放置安全警示标语•施工现场需配置灭火器，注意防火•施工现场严禁乱接乱搭电线，注意用电安全风管材料准备：主材：PVC风管ABS送/回风口复合合成树脂软管等配件：PVC直接PVC弯头PVC变径PVC变径等PVC风管ABS送风口复合合成树脂软管ABS回风口PVC配件电器材料准备：电线、信号线、开关插座及底盒、空气开关及底盒、穿线管、黄蜡管、线卡、防水电工胶等。工具准备：1、机具：砂轮机、砂轮锯、手电钻、冲击钻。2、工具：手锯、剪子、活扳手、自制呆扳手、叉扳手、锤子、手铲、方锉、螺钉旋具等。3、其他工具:墙体探测仪、水平尺、划规、线坠、小线、盒尺等。具体工艺流程：1.根据施工图纸进行现场放线。确认墙体开孔位置，做出标记。2.按照安装规范，进行丝杆打孔。（注意已有管道避让）3.设备吊装，管道吊装。管道交叉，如空间不足，可以采用过梁器，尽量避免管道交叉情况。管道穿墙需加设套管，并密封，密封材料采用防火保温材料。管道安装完成后，需保温。4.敷设线管，放线。电线在管内不应有接头，不应扭绞，管内应留有40%的空间，管内电线可随时抽动、换线。2.5m㎡线最多4根（仅指单根20线管）。5.分支接头应在插座盒、开关盒内，接头接线在同一处不宜超过两根，线在盒内应有适当的余量。安装前注意事项：安装前注意事项：安装前注意事项：风罩安装方法：最佳距离1米以上防止气流短路风罩安装方法：三倍管径最小距离风罩安装方法：1.如图所示，把管罩的开口部向下，再插入管道。管罩由弹簧片固定。2.用玻璃胶密封好管罩与墙体间的缝隙。备注：1.不能用弹簧片固定时，就用软胶布（如左图所示）包着管罩来增大管径，然后插入导管，使其不易拔出。2.有防虫网的产品，请安装在容易清理防虫网的地方。弹簧片（三个均布）风罩施工注意事项：为防止雨水渗透，风罩与墙壁之间，必须用硅胶密封严密。室内风管的施工：推荐不推荐注意：打孔位置设备位置事先确认好，并做好标记，避免出现设备位置与管道走向不匹配，导致管道多走弯头或软管。墙壁打孔的处理：风管的施做要求：机器接口与室外侧风管的连接部分用铝质封条包卷防止漏气。使用适用机器管径的通风管。（室外侧风管的管径不能小于机器接口径）室内侧的2根通风管(室外吸入和排出)为了防止结露必须进行保温。(材质：采用玻基布面橡塑材料包裹，厚20mm)金属制的通风管穿过有金属板条、电线板条、金属板时，管与壁之间需要进行绝缘处理。对外风管的施做要求：对外风管尽量保持直管设备对外风管以直管连接优先，如因直管连接可能造成气流短路，排风口和新风口过近，则尽量保证新风口为直管，排风口可斜接或软管连接。不建议排风口新风口均出现弯曲连接情况。全热交换器安装：建议全热交换器与净化机共用同一回路，且该回路为新风系统单独使用，以便后期维护及检修。全热交换器安装：安装注意事项：全热交换器安装：要求吊顶距离楼板尺寸为320mm以上，全热交换器顶部到楼板之间的保持一定距离，以免接触太紧震动产生噪音。吊装必须牢固水平，如...
