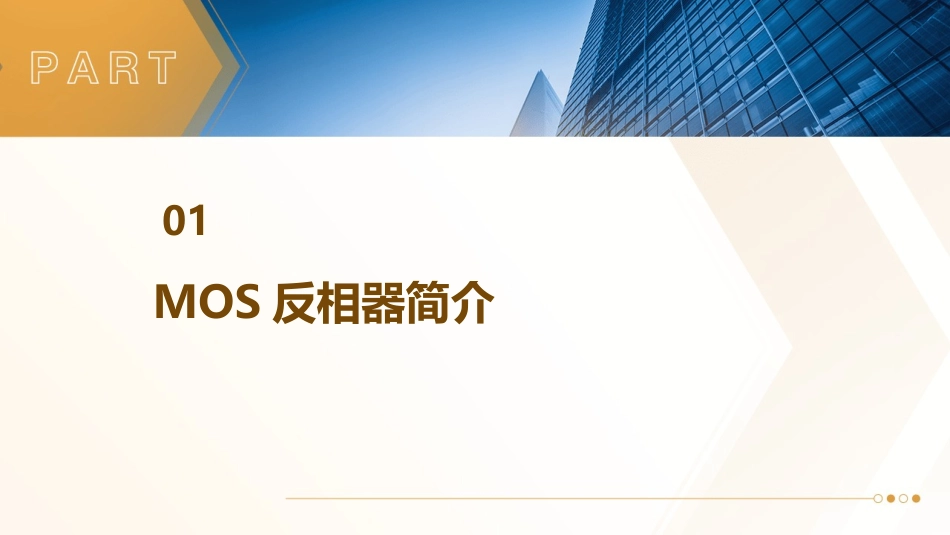

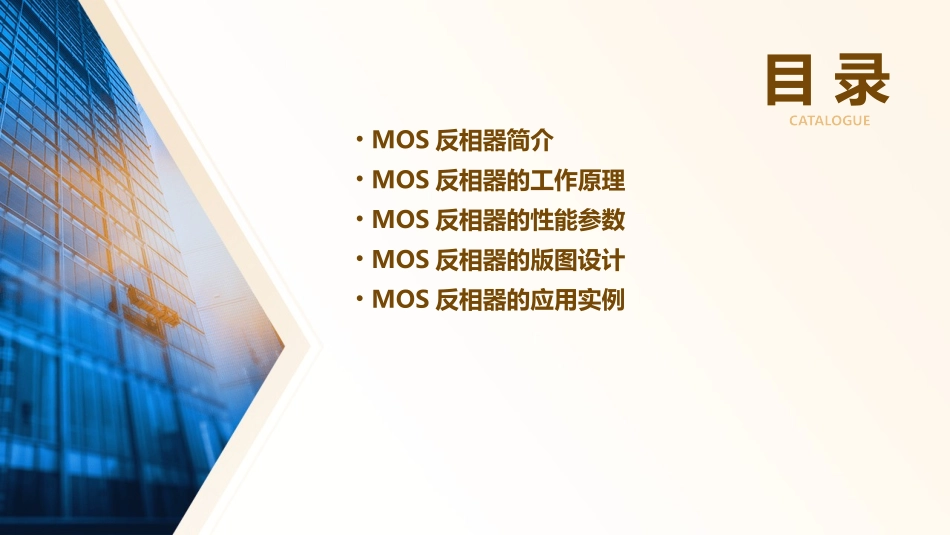

精品课程ic原理mos反相器课件xx年xx月xx日目录CATALOGUE•MOS反相器简介•MOS反相器的工作原理•MOS反相器的性能参数•MOS反相器的版图设计•MOS反相器的应用实例01MOS反相器简介123MOS反相器是一种集成电路中的基本逻辑门，由金属-氧化物-半导体（MOS）场效应管构成。定义在MOS反相器中，输入信号通过栅极控制导电沟道的开启和关闭，从而实现输出信号的反相。工作原理通常用“NOT”门表示，输入端和输出端之间有一个箭头指向输出端，表示输出信号与输入信号相反。电路符号什么是MOS反相器数字逻辑电路作为最基本的逻辑门之一，MOS反相器广泛应用于各种数字逻辑电路的设计中，如组合逻辑电路、时序逻辑电路等。模拟电路在模拟电路中，MOS反相器可以用于放大器、振荡器等电路中，实现信号的放大、振荡等功能。微处理器和存储器微处理器和存储器等大规模集成电路中，MOS反相器是实现逻辑运算和存储功能的基本单元之一。MOS反相器的应用由于MOS反相器的输入端是绝缘栅场效应管，因此具有很高的输入阻抗，可以减少信号源的负担。高输入阻抗在静态状态下，MOS反相器的功耗很低，只有当输入信号发生变化时才会产生功耗。低功耗由于MOS反相器的开关速度很快，因此可以实现高速的逻辑运算和信号处理。高速由于MOS反相器的结构简单，因此在集成电路中可以实现高集成度，减小了整个电路的体积和成本。集成度高MOS反相器的特点02MOS反相器的工作原理源极和漏极输入信号的接地点，电流由此流入或流出。栅极控制输入，通过施加电压来控制源极和漏极之间的导通状态。金属-氧化物-半导体结构由金属、氧化物和半导体材料组成，形成MOS反相器的关键部分。MOS反相器的结构当在栅极施加正电压时，半导体表面形成反型层，使得源极和漏极之间导通。当在栅极施加零或负电压时，反型层消失，源极和漏极之间截止。MOS反相器的工作过程关闭过程开启过程阈值电压使MOS反相器从关闭状态转变为开启状态所需的最小栅极电压。漏源电流当MOS反相器处于开启状态时，从漏极流向源极的电流。跨导表示栅极电压对漏源电流的控制能力，是衡量MOS反相器性能的重要参数。MOS反相器的电压和电流特性03MOS反相器的性能参数指MOS管从截止到导通发生转变的电压，是衡量MOS管性能的重要参数。阈值电压指MOS管导通时内部的等效电阻，影响电流的传输效率。导通电阻指加在MOS管漏极和源极之间的最大允许电压，超过此电压可能导致MOS管损坏。漏源电压直流特性截止频率指MOS管作为放大器使用时，其增益下降到0dB时的频率。特征频率指MOS管在特定输出功率下的工作频率，是衡量其高频性能的重要参数。带宽增益乘积指在一定输出功率下，频率与增益的乘积为常数，反映了MOS管的工作带宽和增益的关系。频率特性030201热噪声由于导体内部电子的热运动产生的随机噪声，是所有电子器件共有的噪声来源。闪烁噪声由于半导体表面态变化引起的噪声，在低频段影响较大。散粒噪声由于电子流的不连续性产生的随机噪声，与电流大小成正比。噪声特性04MOS反相器的版图设计03可维护性设计应易于修改和维护，方便后续的电路调试和优化。01准确性版图设计应准确反映电路结构和元件参数，确保电路性能的可靠性。02高效性优化版图布局，提高布线效率和降低寄生效应，以满足高性能要求。设计原则确定设计目标明确电路性能指标和版图布局要求。原理图到版图的转换将电路原理图转换为版图设计，包括元件的几何图形和连接关系。参数提取与优化提取元件参数并进行优化，以满足电路性能要求。布线与验证进行版图布线，并通过仿真验证电路性能的可靠性。设计流程确保同一批次生产的元件具有相同的几何尺寸和特性参数，以提高电路性能的稳定性。元件匹配合理安排元件和布线，减小寄生电容、电感和电阻对电路性能的影响。寄生效应控制采用合适的布线策略，如并行布线、蛇形布线等，以提高布线效率和降低信号延迟。布线优化设计技巧05MOS反相器的应用实例逻辑门电路在时序逻辑电路中，MOS反相器常被用作触发器，以实现时序逻辑功能。时序逻辑电路存储器在存储器中，MOS反相器被用作存储单元，用于存储二进制数据。MOS反相器是构成逻辑门电路的基本单元，如NOT门、AND门...
