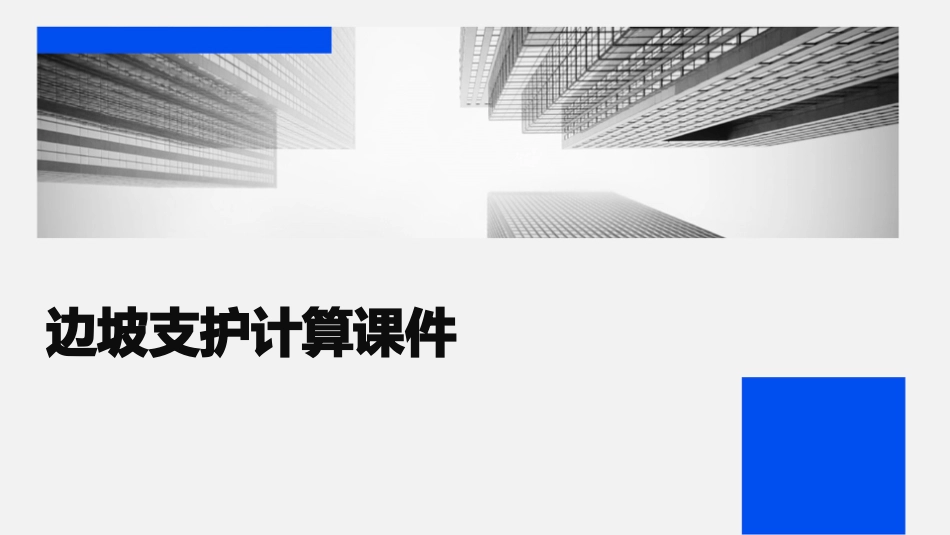

边坡支护计算课件VIP专享VIP免费

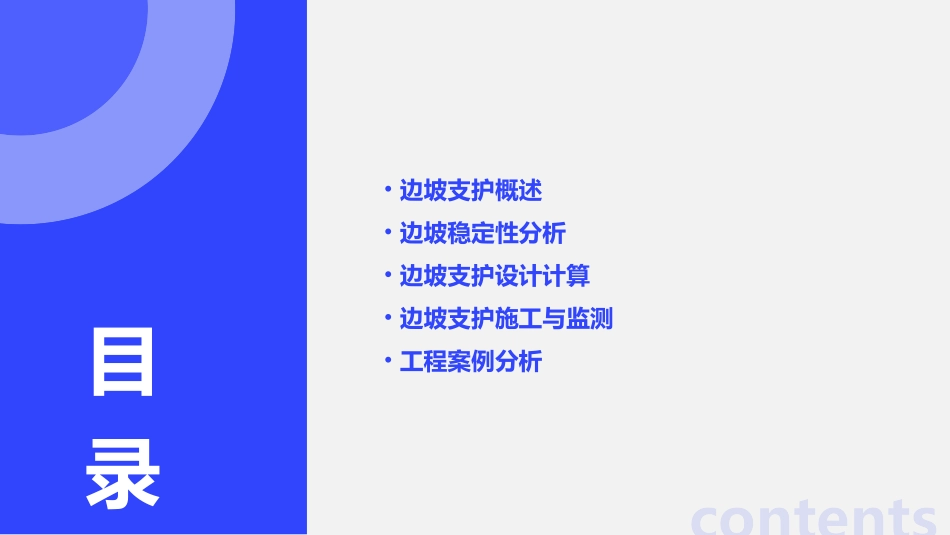

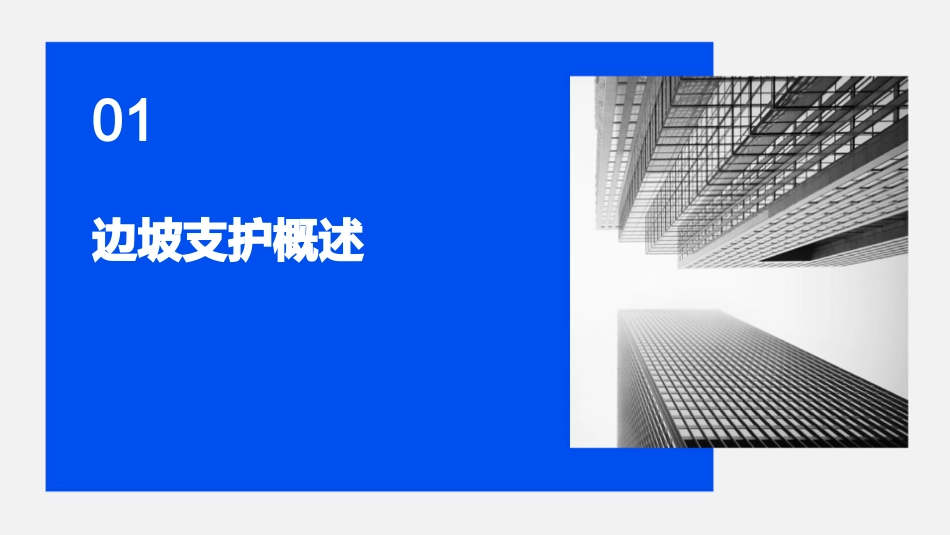

边坡支护计算课件•边坡支护概述•边坡稳定性分析•边坡支护设计计算•边坡支护施工与监测•工程案例分析contents目录边坡支护概述01边坡支护的定义边坡支护是指在边坡稳定性和安全性受到威胁时，采取一定的工程措施来加固边坡，以防止滑坡、崩塌等灾害发生的过程。边坡支护的主要目的是提高边坡的稳定性，减少滑坡、崩塌等灾害的发生，保障人民生命财产安全。边坡支护的重要性边坡支护是保障人民生命财产安全的重要措施之一，特别是在山区、河流等地区，边坡滑坡、崩塌等灾害频发，因此边坡支护尤为重要。边坡支护可以有效地减少滑坡、崩塌等灾害的发生，避免造成人员伤亡和财产损失，同时也可以保护自然环境，维护生态平衡。植物支护植物支护是一种利用植物根系对边坡进行加固的方法。在边坡上种植植物，植物的根系可以深入岩土层中，提高边坡的稳定性。挡土墙挡土墙是一种常见的边坡支护结构，主要用于防止滑坡、崩塌等灾害的发生。它通过在边坡上建造墙体来阻挡土体，提高边坡的稳定性。锚杆支护锚杆支护是一种利用锚杆对边坡进行加固的方法。锚杆通过钻孔插入岩土层中，通过固定锚杆来提高边坡的稳定性。喷射混凝土支护喷射混凝土支护是一种利用混凝土喷射技术对边坡进行加固的方法。混凝土通过喷射机喷射到边坡表面，形成一层保护层，提高边坡的稳定性。边坡支护的常见类型边坡稳定性分析02极限平衡法通过分析边坡滑体的极限平衡状态来评估稳定性，包括静力平衡法和极限平衡法。有限元法利用数值计算方法，通过建立边坡的有限元模型来分析其应力、应变和位移等参数，进而评估稳定性。可靠度分析法基于概率论和数理统计方法，综合考虑边坡的各种不确定性因素，评估边坡的可靠度和风险水平。边坡稳定性评估方法边坡的地形地貌特征，如坡度、高度、形态等，对稳定性有重要影响。地形地貌边坡岩土的物理性质、力学性质和工程性质等对稳定性有直接影响。岩土性质地下水活动、水位变化和渗透压力等对边坡稳定性有重要影响。水文地质条件施工方法和支护结构的合理性、可靠性和有效性对边坡稳定性有直接影响。施工方法与支护结构边坡稳定性影响因素后果边坡失稳可能导致滑坡、崩塌等地质灾害，造成人员伤亡、财产损失和环境破坏。预防措施加强勘察和设计，合理选择施工方法和支护结构；加强监测和预警，及时发现和处理潜在隐患；采取水土保持和环境保护措施，减少人为因素对边坡稳定性的影响。边坡失稳的后果与预防措施边坡支护设计计算03重力式、悬臂式、扶壁式等。挡土墙类型包括抗滑稳定性、抗倾稳定性等。挡土墙稳定性分析墙高、墙厚、埋深等。挡土墙设计参数采用浆砌石、混凝土浇筑等。挡土墙施工方法挡土墙设计计算预应力锚杆、非预应力锚杆等。锚杆类型锚杆长度计算锚杆直径选择锚杆材料选择根据边坡稳定条件和锚固深度要求确定。根据锚杆承载力和截面积要求确定。钢绞线、精轧螺纹钢等。锚杆设计计算土钉墙设计计算土钉长度计算：根据土钉的受力情况和边坡稳定性分析确定。土钉间距和排数：根据边坡稳定性和施工条件确定。土钉直径选择：根据土钉承载力和截面积要求确定。土钉材料选择：钢筋、钢管等。大直径抗滑桩、普通抗滑桩等。抗滑桩类型根据滑坡推力大小和抗滑桩的承载能力确定。抗滑桩长度计算根据抗滑桩承载力和截面积要求确定。抗滑桩直径选择采用人工挖孔、机械钻孔等。抗滑桩施工方法抗滑桩设计计算边坡支护施工与监测04锚杆支护通过喷射混凝土在边坡表面形成保护层，防止岩土剥落。喷射混凝土支护挡土墙支护排水措施01020403设置排水系统，降低地下水位，减少水对边坡稳定性的影响。利用锚杆将边坡岩土与稳定岩体结合，提高边坡稳定性。利用挡土墙承受侧向土压力，防止边坡滑移。边坡支护施工方法锚杆拉拔试验检测锚杆的锚固力，确保锚杆的有效性。喷射混凝土强度检测通过取样和试验，检测喷射混凝土的抗压强度。挡土墙稳定性检测对挡土墙进行静载和动载试验，确保其稳定性。排水系统检测检查排水系统的通畅性和排水效果。边坡支护施工质量检测安全教育培训对施工人员进行安全教育培训，提高安全意识。防护措施在施工现场设置安全网、栏杆等防护设施，防止人员坠...
