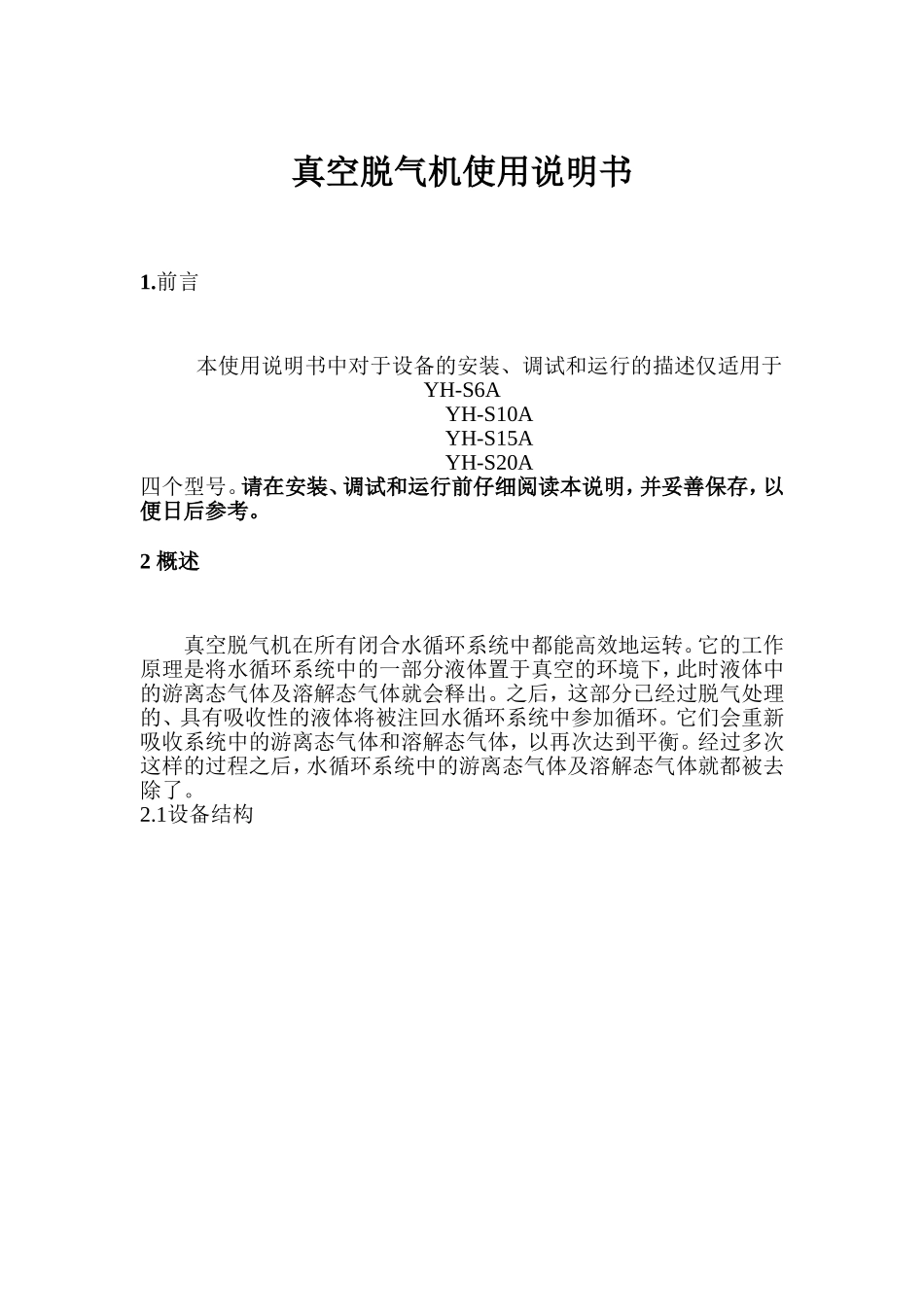

真空脱气机使用说明书1.前言本使用说明书中对于设备的安装、调试和运行的描述仅适用于YH-S6AYH-S10AYH-S15AYH-S20A四个型号。请在安装、调试和运行前仔细阅读本说明，并妥善保存，以便日后参考。2概述真空脱气机在所有闭合水循环系统中都能高效地运转。它的工作原理是将水循环系统中的一部分液体置于真空的环境下，此时液体中的游离态气体及溶解态气体就会释出。之后，这部分已经过脱气处理的、具有吸收性的液体将被注回水循环系统中参加循环。它们会重新吸收系统中的游离态气体和溶解态气体，以再次达到平衡。经过多次这样的过程之后，水循环系统中的游离态气体及溶解态气体就都被去除了。2.1设备结构2.2脱气机的工作过程真空脱气机能按照用户预先设定的脱气程序自动运行，脱气过程可分为两个阶段：1）进水阶段：系统中的液体进入脱气罐，液体中含有的所有气体都会被释出，并通过脱气罐顶部的自动放气阀与系统分离。2）抽真空阶段：立式多级泵会对罐内持续抽真空，制造负压状态，使液体中溶解态气体全部释出，聚集在罐的顶部并通过自动放气阀排出。此时进水电磁阀再次打开，新的液体进入罐内。那些经脱气处理过的、有吸收性的液体被重新注回系统中参与循环，并重新吸收系统中的气体。2.3运行条件真空脱气机适用于水循环系统或水--乙二醇（≤40%）混合液系统。若用于其它介质系统有可能导致不可预知的损害，由此导致的影响本公司不承担任何责任。请依据本说明第3章中列出的技术参数对真空脱气机进行操作。3.技术参数4安全保障·须由专业人员对设备进行安装和维护。·设备运行前，为保证安全，请断开电源和水压。·机体内有发热组件，请务必冷机启动5安装调试5.1安装要求·请将设备安放在通风干燥的地方。·设备连接到380V/50-60Hz电源。·请确认配备合适的定压膨胀系统，水进出脱气机时会引起系统压力的小幅波动。·系统中必须设有超压保护阀，以防止系统压力过高。5.2安装和固定·建议将设备安装在系统的温度最低点(只针对供暖系统)，这样有利于溶解气体的脱除。·安装真空脱气机时一定要注意使控制面板向外，以易于操作。·设备要依据当地的施工操作规范安装。·原则上真空脱气机可并联安装在系统的任何位置上，建议将设备并联到系统主回水干管上，这样有利于溶解气体的脱除。电器方面·应将电源直接连接到墙面插座上。·如果直接将电源连接到主控开关上，须在中间加设空气开关（距离≥3mm）。·请确保使用标准规格的电缆。5.3调试5.3.1调试准备·确认管路中已充满水，电源供电正常。·打开进水阀门。同时打开泵的放气口，直到有水流出，并且直到压力升到和系统压力一致为止。·点动泵，查看电机转动方向是否与标示一致,如不一致,请调整至接线一致。5.3.2启动按ON/OFF（开/关）键触摸屏亮起，出现如下画面，点击“进入”，进入功能切换画面功能切换画面按“参数画面”，进入程序设定按画面指示设定脱气机开启日和每天开启时间段（每天可设定6个时间段）脱气机开启日设定画面脱气机出厂默认值为“开”，即每周七天脱气机均自动运行。如想设定某天脱气机不启动，例如周一，点击周一“开”，显示变为周一“关”，此时每周一脱气机不自动启动。脱气机每天开启时间设定画面脱气机每天可设定6个自动开启时间段。点击相应位置的开机、关机时间显示，在弹出的数字框内进行设定。举例：脱气机开启日设定：点击：周一“开”，显示变为周一“关”，此时每周一脱气机不启动；脱气机每天开启时间段时间：第一段运行时间设定：点击开机第一段“##时##分”，在弹出的数字框中，设定08时00分，依次设定关机为10时00分；第二段设定：开机14时00分，关机17时30分。此时脱气机除周一外，每天开机两次，运行时间段分别为上午8点-10点，下午2点至5点30分。设定完毕后，按“返回”回到功能切换画面。设备将自动保存设置。此时点击“全自动”，真空脱气机将进入全自动运行模式。运行过程中如下画面将会显示：5.3.3手动运行在功能画面下，按“半自动”，进入手动运行状态，直接点击“启动”键即可。YH-S6A/YH-S10A将出现如下画面：YH-S15A/YH-S20A画面如下提示：手动运行停止后，返回原始画面，程序自动回...
