游标卡尺和螺旋测微器的使用.pptVIP专享VIP免费

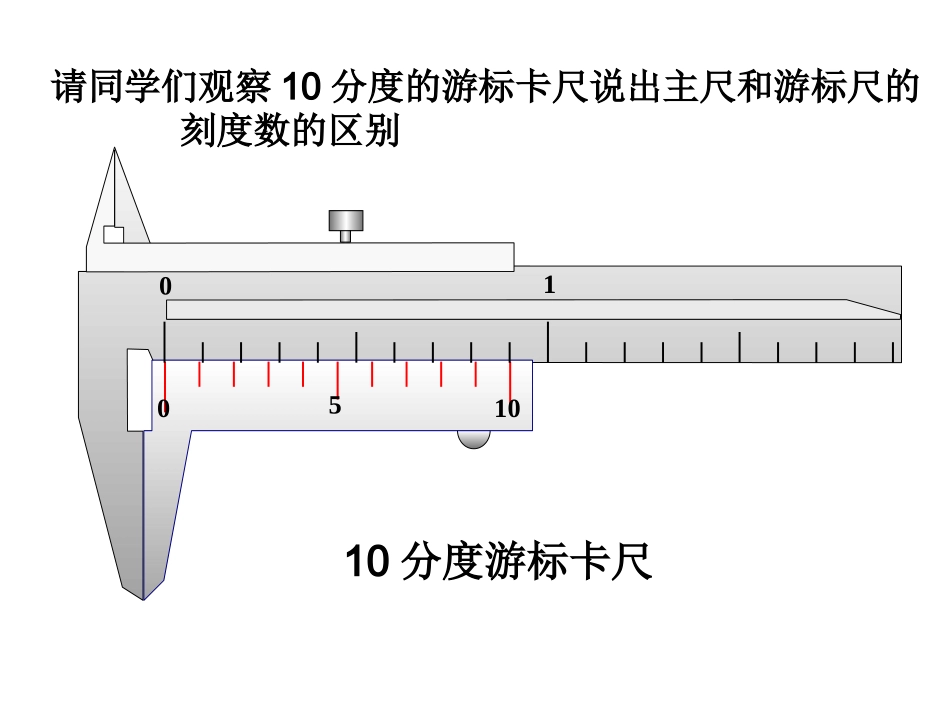

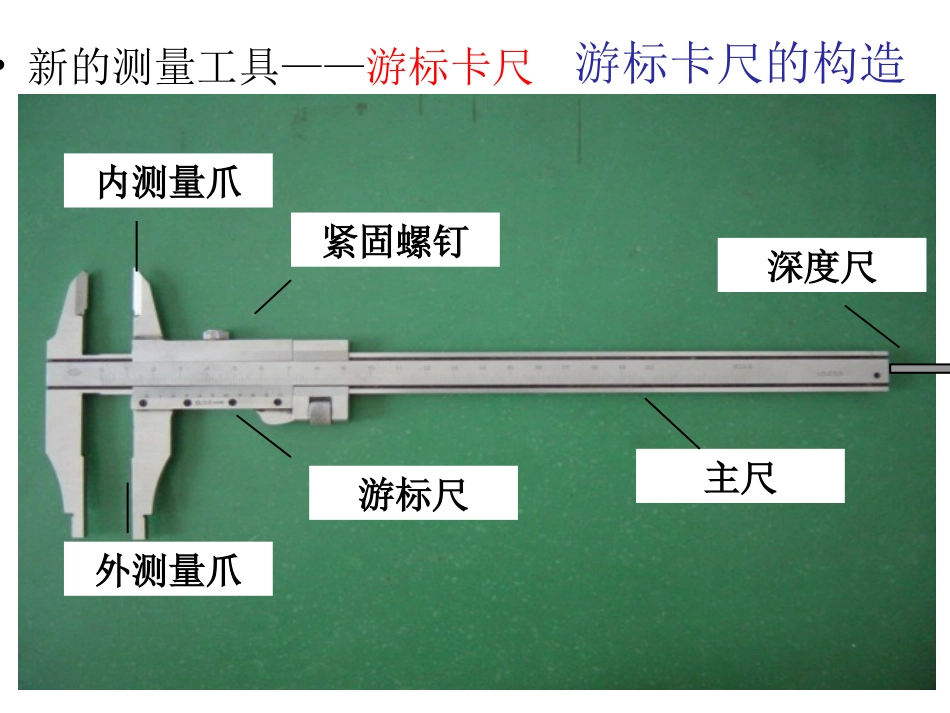

测量并思考•一般刻度尺读数能准确到毫米刻度以下吗？?？•笔管的内径和外径及笔管的深度还可用一般刻度尺来测量吗？方便测量吗，读数精确吗？实验：游标卡尺的测量及读数外测量爪紧固螺钉内测量爪游标尺深度尺主尺游标卡尺的构造•新的测量工具——游标卡尺051001请同学们观察10分度的游标卡尺说出主尺和游标尺的刻度数的区别10分度游标卡尺[思考]：当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上刻度线相对齐呢？发散思维：若被测量的物体厚度为0.2mm，游标上的哪一根刻度线又与主尺上刻度线相对齐呢？精确度为0.1mm05100110分度游标卡尺读数规则测量值=主尺整毫米数+N×0.1mm主尺01234N指游标上第几根线与主尺对齐0主尺读数：4mm游标尺读数：3×0.1mm=0.3mm读数练习测量值：20mm+6×0.1mm=20.6mm0123401001020012320分度游标卡尺观察20分度和50分度的游标卡尺的主尺刻度与游标刻度的区别，思考它们的精确度是多少？又如何来读数呢？精确度为0.05一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是cm；．1.0551cm2cm3cm01020主尺游标尺图甲课堂实练交流思考用50分度的游标卡尺测量的结果值精确到小数点后几位？与10分度的卡尺相比哪个精度更高呢，为什么？(单位为mm)螺旋测微器的使用1、螺旋测微器的构造：APFTGHKK’A、固定小砧P、可动小砧F、U型框架G、固定尺H、可动尺K、旋钮（又称微分筒）K′微调2、螺旋测微器的使用方法：课本上的螺旋测微器（俗称千分尺），如图所示，a使用前应先检查零点，方法是缓缓转动保护旋钮K′，使测杆（要动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，b左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，棘轮发出声音为止，c拨固定旋钮使测杆固定后读数。3、螺旋测微器使用注意事项：a．转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。b．被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。c．轻拿轻放，防止掉落摔坏。d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。14.134mm8.561mm4、螺旋测微器的调零判断：0没有调零，读数偏大05454、螺旋测微器的读数原理：012固定刻度：每刻度为1毫米可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则l=0.01n毫米。45040可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=固定刻度+半刻度+可动刻度（+估读位）半刻度5、螺旋测微器的读数方法：012固定刻度：2是否超过半刻度？是。可动刻度：46.045040读数L=固定刻度L=2+0.5+0.460=2.960mm+半刻度+可动刻度6、螺旋测微器的读数练习：01固定刻度：1是否超过半刻度？是。可动刻度：25.0253020读数L=固定刻度L=1+0.5+0.250=1.750mm+半刻度+可动刻度012固定刻度：2是否超过半刻度？否。可动刻度：34.4354030读数L=固定刻度L=2+0.0+0.344=2.344mm+半刻度+可动刻度6、螺旋测微器的读数练习：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：0.6说明已经超过半刻度线0545读数L=固定刻度L=0+0.5+0.006=0.506mm+半刻度+可动刻度6、螺旋测微器的读数练习：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：49.6说明没有超过半刻度线0545读数L=固定刻度L=0+0+0.496=0.496mm+半刻度+可动刻度6、螺旋测微器的读数练习：0110155答案：L=1+0.5+0.104=1.604mm7、请你读出下列测量结果：1.60400545答案：L=1+0+0.004=1.004mm7、请你读出下列测量结果：1.0040404535答案：L=0+0.5+0.405=0.905mm7、请你读出下列测量结果：0.905你会了吗？抓紧时间练习喽！
