门禁系统安装及调试指南VIP免费

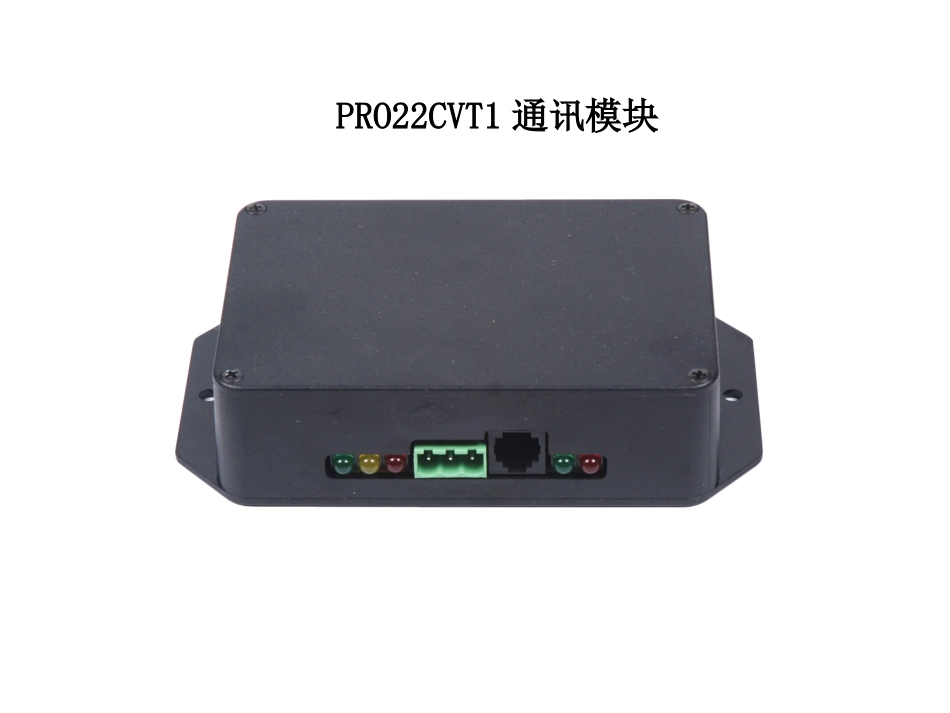

PRO22CVT1通讯模块PRO22IC主控模块PRO22R2双门控制器模块JT-MCR45-32标准读卡器标准开门按钮电锁电插锁电磁锁使用自带的9针串口485线连接RVV2*1.0DC-12V电源485线连接RVV2*1.0电源线RVV*10电源线RVV2*1.0电源线RVV2*1.0PRO2200CVT1PRO2200ICPRO2200R2数据线RVV6*0.5数据线RVV2*1.0数据线RVV2*1.0读卡器开门按钮电插锁PRO2200IC接线图PRO2200IC接线图PRO2200R2接线图进入该软件输入用户名：ADMIN，密码为空软件安装环境•安装该软件的PC机上请选择正版WINDOWSXPSP3操作系统•安装步骤：先运行光盘中的SOFTWARE\SEQINSTALL\ENGLISH\MSDE\SETUP.EXE文件安装数据库文件,然后再运行光盘中的SOFTWARE\SETUP.EXE文件安装门禁软件（建议将该光盘中的文件拷贝到主机硬盘中，从本机运行）配置设备添加设备地图添加通信服务器填写服务器名称添加端口为com1、com2、com3、com4成功添加通信服务器完成以上步骤后重起电脑添加P系列主机回路输入回路名称：LOOP选择端口：COM1成功添加主机回路添加新的P系列主机输入主机名称添加抽象设备—主机添加读卡器SIO板选择读卡器SIO板类型选择地址码选择端口号添加抽象设备—SIO板添加读卡器完成读卡器的添加完成P系列主机配置定义控制区域添加设备地点输入控制区域名称添加设备依次点击要添加的设备类型并选择相应的设备完成对控制区域的添加定义门禁区域添加分支输入分支名称对分支区域添加入口完成对门禁区域的添加设定门禁级别添加门禁级别并输入名称配置出入口状态进行配置配置分支进行配置并选择时区对门禁区域进行配置进行配置并选择时区完成对门禁级别的设定设备初始化选择设备点击确定设备开始初始化门禁卡的添加先用空白卡在读卡器上刷一下，在事件中找到相应的卡号，将读出来的卡号添加到卡记录中并修改相关信息（更改状态、门禁级别等），完成后进行初始化。楼层地图的定义点击添加开始加载地图点击打开开始添加地图在地图中添加现有设备软件注册点击帮助选项中的许可证将此屏幕进行截图，并发送给您的销售人员进行注册点击帮助选项中的关于将此屏幕进行截图，并发送给您的销售人员进行注册
