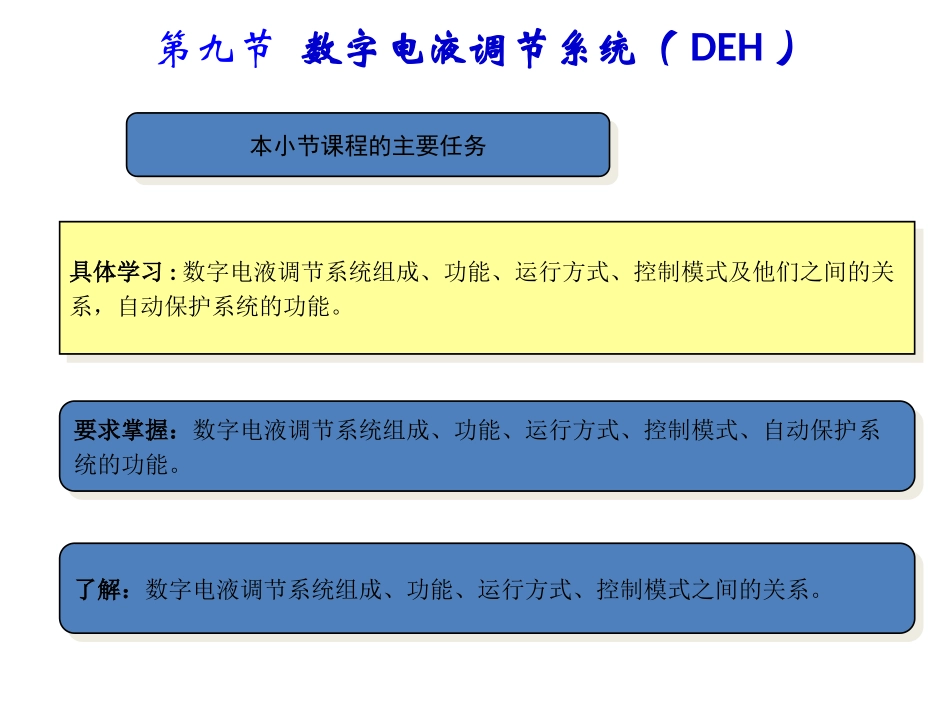

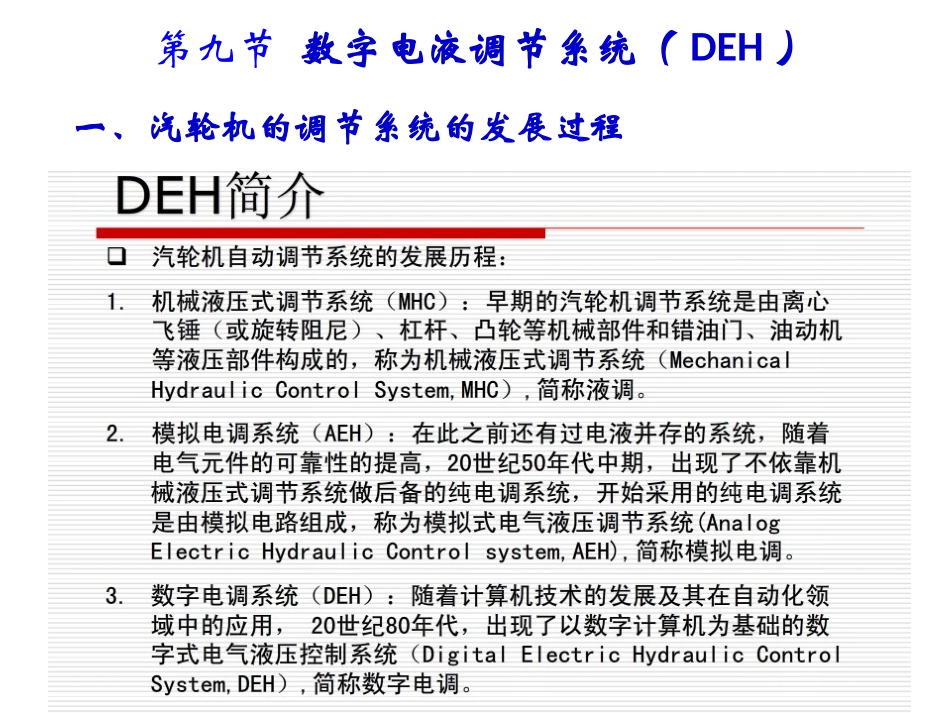

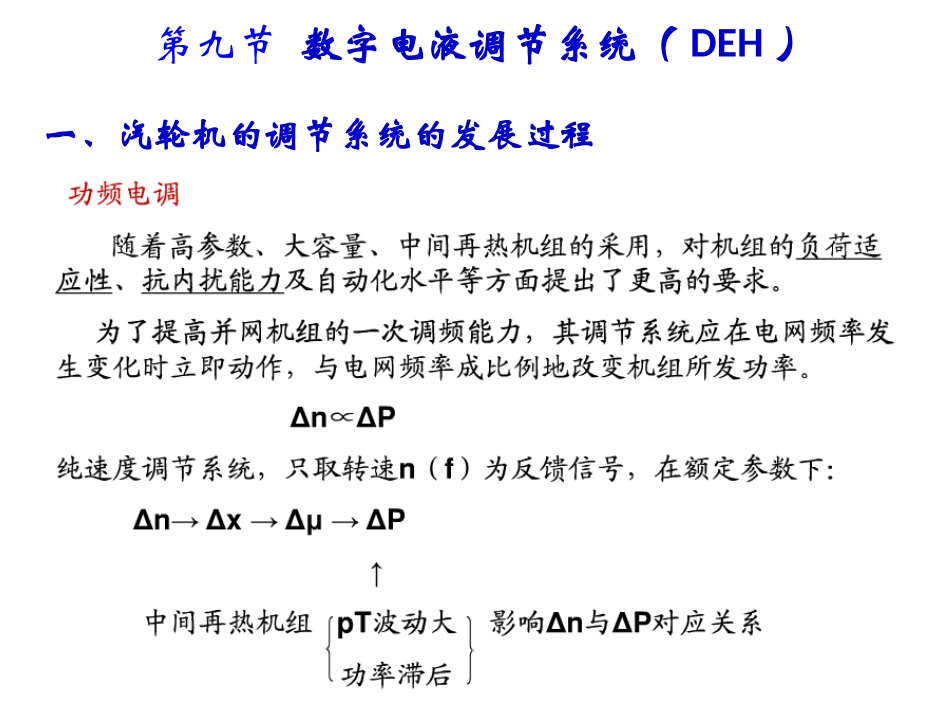

1本小节课程的主要任务本小节课程的主要任务具体学习:数字电液调节系统组成、功能、运行方式、控制模式及他们之间的关系,自动保护系统的功能。具体学习:数字电液调节系统组成、功能、运行方式、控制模式及他们之间的关系,自动保护系统的功能。要求掌握:数字电液调节系统组成、功能、运行方式、控制模式、自动保护系统的功能。要求掌握:数字电液调节系统组成、功能、运行方式、控制模式、自动保护系统的功能。了解:数字电液调节系统组成、功能、运行方式、控制模式之间的关系。了解:数字电液调节系统组成、功能、运行方式、控制模式之间的关系。第九节数字电液调节系统(DEH)一、汽轮机的调节系统的发展过程第九节数字电液调节系统(DEH)•国产100MW及以下机组都是采用液压调节系统。•国产200MW机配备有液压调节系统和功率—-频率电液调节系统,二者可互相切换。•国产300MW、600MW大型汽轮机都普遍采用数字电液调节系统。一、汽轮机的调节系统的发展过程第九节数字电液调节系统(DEH)一、汽轮机的调节系统的发展过程第九节数字电液调节系统(DEH)一、汽轮机的调节系统的发展过程第九节数字电液调节系统(DEH)给定A/D计算机D/A电液转换器油动机汽轮机D/A功率传感器D/A压力传感器转速传感器一、汽轮机的调节系统的发展过程第九节数字电液调节系统(DEH)•国产100MW及以下机组都是采用液压调节系统。•国产200MW机配备有液压调节系统和功率—-频率电液调节系统,二者可互相切换。•国产300MW、600MW大型汽轮机都普遍采用数字电液调节系统。一、汽轮机的调节系统的发展过程第九节数字电液调节系统(DEH)数字电液调节系统汽轮机数字电液调节系统DEH(DigitalElectro-HydraulicControlSystem)是当前汽轮机调节技术的新发展,集中了两大新成果:计算机系统和高压抗燃油系统。使得汽轮机调节系统有关部套尺寸小、结构紧凑、调节质量大大提高。(一)DEH系统的运行方式为了确保DEH系统控制的可靠性,DEH系统设有四种四种运行方式运行方式,机组可以在其中任何一种方式下运行,其顺序为:二级手动一级手动操作员自动汽轮机自动(ATC),相邻两种运行方式互相跟踪,并且可以无扰切换。此外,在二级手动以下还有一种硬手操,它作为二级手动的备用,但二者不能跟踪和切换。1.二级手动运行方式是跟踪系统中最低级的运行方式,仅作为备用运行方式。它全部由成熟的常规模拟元件组成,以便在数字系统出现故障时,自动转入模拟系统控制,确保机组安全可靠。二、DEH调节系统的功能2.一级手动是一种开环运行方式,运行人员在操作盘上按键就可以控制各阀门的开度,各按键之间逻辑互锁,同时具有操作超速保护控制器(OPC)、主汽阀压力控制器(TPC)、外部触点返回(RUNBACK)和脱扣等保护功能。此运行方式作为汽轮机自动(ATC)方式的备用。3.操作员自动方式是DEH调节系统的最基本的运行方式,用这种方式可实现汽轮机转速和负荷的闭环控制,并且具有各种保护功能。该方式设有完全相同的A和B双机系统,双机容错,具有跟踪和自动切换功能,也可以实现强迫切换。在这种方式下,目标转速和目标负荷及其速率,均由操作员给定。4.汽轮机自动(ATC)是最高一级运行方式。此时包括转速和负荷及其速率,都不是来自操作员,而是由计算机程序或外部设备进行控制。因此它是最高一级运行方式。(二)DEH调节系统的功能总体来说,DEH调节系统有四大功能四大功能,其功能形式为:1.汽轮机自动透平控制(ATC)功能2.汽轮机的负荷自动调节功能3.汽轮机自动保护功能4.机组和DEH系统的监控功能:1.汽轮机自动透平控制(ATC)功能DEH调节系统的汽轮机自动程序控制(ATC),是通过状态监测、计算转子应力,并在机组应力许可范围内,优化启动程序,用最大的速率、最短的时间来实现机组启动过程的全部自动化。ATC允许机组有冷态启动和热态启动两种方式。冷态启动包括盘车、升速、并网和带负荷。其各种启动操作、阀门切换等全过程均由计算机自动控制完成。在机组正常运行过程中,还可以实现ATC监督。2.汽轮机的负荷自动调节功能汽轮机的负荷自动调节有两种两种情况:•冷态启动时,机组并网带初负荷...
