模块六单元2 给排水监控系统VIP专享VIP免费

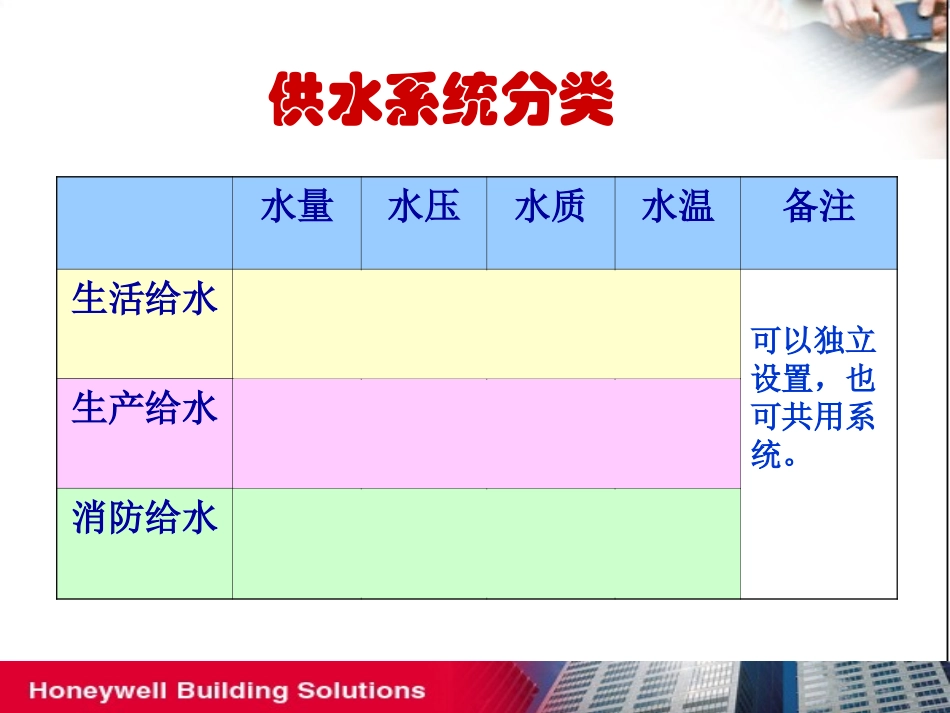

+模块六设备自动化系统供水给排水系统监控排水供水系统分类水量水压水质水温备注生活给水√√√×可以独立设置，也可共用系统。生产给水√√√√消防给水√√××供水系统组成引入管水表室内给水管网：干管、立管、支管给水附件：水龙头、阀门等加压和贮水设备：水泵、气压装置、水箱、水池供水方式1直接供水方式：当室外配水管网的压力、水量能终日满足室内供水的需用时，可以采用最简单的直接供水方式。供水方式2单设水箱供水方式：配水管网的压力在一天之内有定期的高低变化时，可以设置屋顶水箱。水压高时，箱内蓄水；低水压时，箱中放出存水，补充供水不足，这样可以利用城市配水管中压力波动，使水箱存水放水，满足建筑供水的要求。供水方式3设水泵、水箱的供水方式：当室外配水管网中的水压经常或周期性低于室内所需的供水水压，且用水量较大时，可采取设置水泵及水箱的供水方式。设水泵提高供水压力，水箱的容积可以减小。有了水箱，水泵可以高效运行，箱中水满时，可以停泵，节省能源。水泵用自动控制，供水安全可靠。供水方式4分区供水方式：在高层建筑物中，城市供水压力不足，仅能供建筑物下面几层，而不能供上面楼层的用水时，为了充分利用外网的压力，将给水系统分成上、下两个供水区，下区由外网直接供水，上区由水泵加压后与水箱联合供水。用水量大的设备应该放置在哪个区？供水方式5设气压供水设备的供水方式：当室外管网压力经常不足，且不宜设置高位水箱的建筑物，可采用气压供水方式。气压给水设备是利用密闭储罐内空气的可压缩性进行储存、调节送水量和保持水压的增压装置。可设置在建筑物的高处或低处。1、变压式气压装置：罐内的水在压缩空气的压力下，被送往用水点。随着罐内水量的减少，空气体积膨胀，压力逐渐降低。当压力降到最小设计压力时，水泵启动重新充水，在压力升到最大设计压力后，水泵停机。管网处于高低压力变化的情况下运行。2、定压式气压装置：用于供水压力要求较为稳定的供水系统中，罐内压力由空气压力调节阀调整，保持罐内压力稳定，供水效果较好，但多耗动力。这种定压式供水系统多采用双罐，一罐为气罐，另一个为水罐，运行较方便。建筑供水系统的常用方式高位水箱、低位水池及水泵供水系统：在屋顶设高位水箱，在低处（地下室）设一低位水池，中间设置水泵。恒压供水系统：应用变频装置改变水泵电机转速，以适应用水量变化。常用供水方式比较高位水箱供水恒压供水1经济有效投资大、运行复杂2可靠性高可靠性相对较低3必须安装在建筑物屋顶的最高处位置不受高度和地点的限制4负荷重、不利于抗震有利于抗震5体积大，有碍建筑美观占地少，不妨碍建筑美观6水易受污染水受污染少高位水箱供水监控系统示意图17高位水箱供水系统的监控从原水地（蓄水池）取水，通过水泵把水注入高位水箱，再从高位水箱靠其自然压力将水送到各用水点。1)自动监测水泵状态及报警2)根据水箱水位变化自动控制水泵启/停恒压供水系统监控变频调速恒压供水设备多为成套设备，通常由PLC完成监控、安全保护等功能，故设备自动化系统一般采取与其自带的控制系统实现通信的方式，而不直接进行控制。恒压供水系统监控示意图排水系统分类生活污水：排除居住建筑、公共建筑及工厂生活间内的生活污水系统。工业废水：生产设备排出的废水，对环境的污染甚于生活污水，必须单独排除，另行处理。雨水管道：有组织地从雨落管或雨水管系统排除屋面的降水，以免影响生活及生产环境。排水系统的基本要求通畅地排除使用后的污水或废水；管线力求简短；排水管道要安装正确牢固，不渗不漏；保持水封，使管道正常运行。排水监控系统示意图排水监控系统序号监控功能备注1排水泵（污水泵）运行状态监测通过各自配电箱内的辅助触点进行监测。2集水坑（污水池）高水位监测1.通过各自高位液位计进行监测。2.对集水坑（污水池），当液位高于设定值时，应使排水泵或污水泵开启运行。3集水坑（污水池）低水位监测1.通过各自低位液位计进行监测。2.对集水坑（污水池），当液位低于设定值时，可停止排水泵或污水泵。4集水坑（污水池）超液位报警当集...
