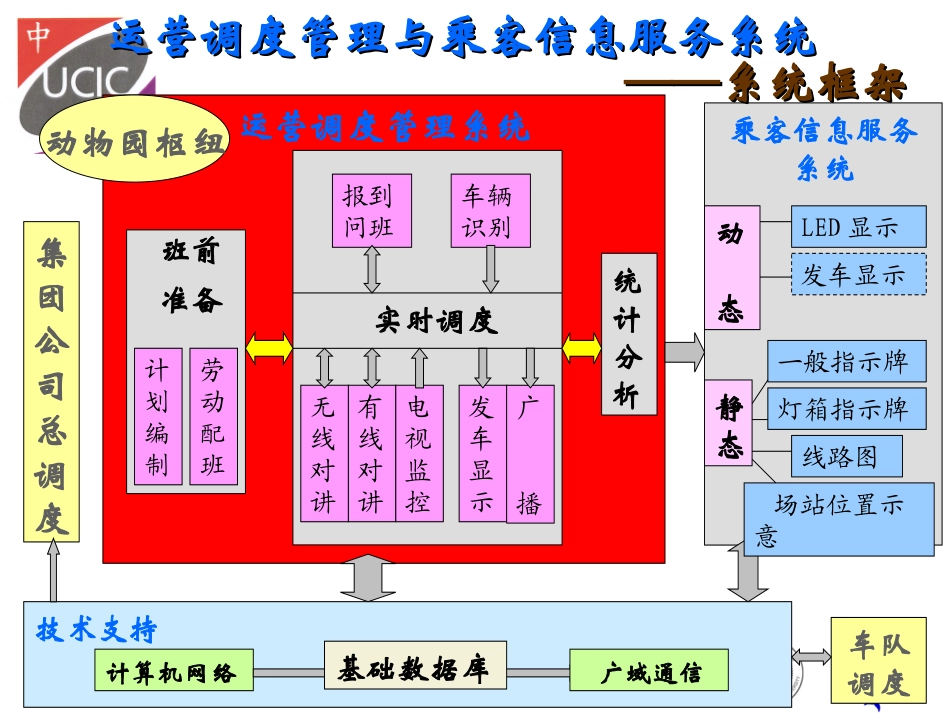

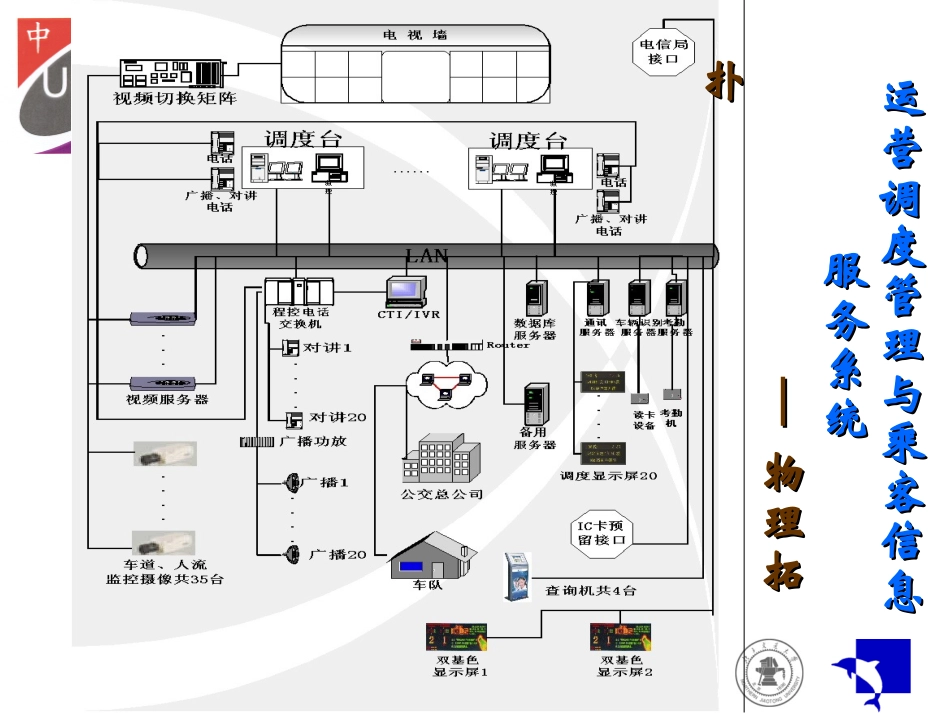

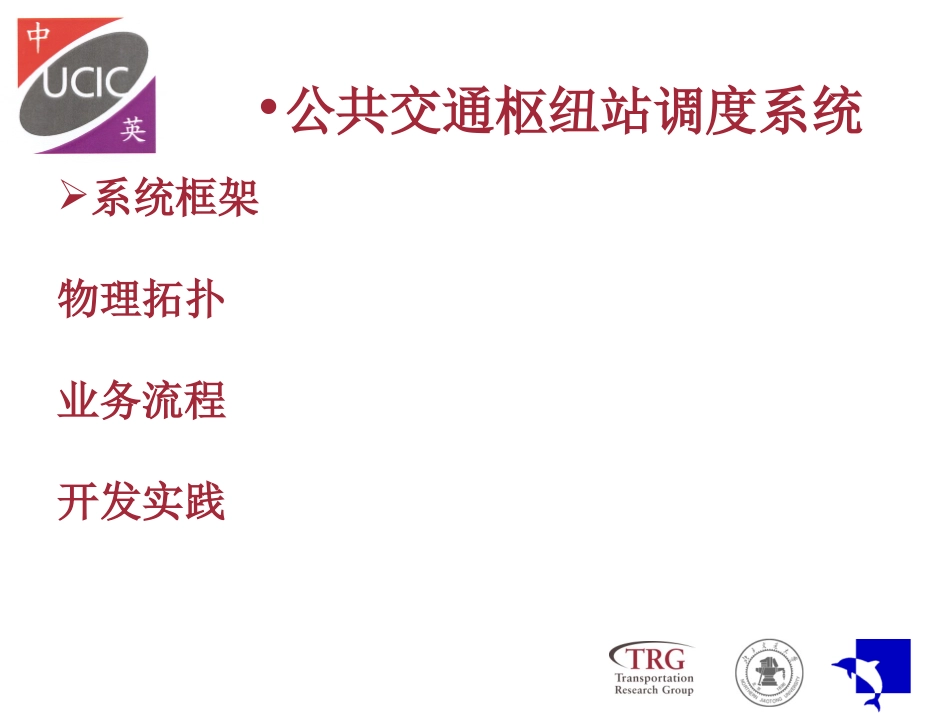

系统框架物理拓扑业务流程开发实践•公共交通枢纽站调度系统技术支持运营调度管理系统班前准备乘客信息服务系统计划编制LED显示静态动态统计分析车辆识别有线对讲无线对讲发车显示劳动配班广播一般指示牌灯箱指示牌线路图场站位置示意报到问班电视监控实时调度集团公司总调度车队调度计算机网络广域通信基础数据库动物园枢纽发车显示运营调度管理与乘客信息服务系统运营调度管理与乘客信息服务系统——系统框架——系统框架运营调度管理与乘客信息运营调度管理与乘客信息服务系统服务系统——物理拓物理拓扑扑调度管理系统发车显示屏消息传输系统显示控制系统自动识别设备数据库识别车辆记录行车记录、更新场站信息定时检测需发车车辆促使更新发车显示屏促使更新场站界面控制和发布调度信息记录最新调度指令进出站公交车身份识别系统场站数据变更消息调度指令发布消息运营调度管理与乘客信息服务系统运营调度管理与乘客信息服务系统————业务流程业务流程旧貌：新颜：站台发车显示屏广播读卡器线路查询摄像头总公司调度室信息管理智能调度自动感应、自动识别、自动记录：车号车辆单位线路具体车道进出车场时间等是信息管理、智能调度的基础。————实现车辆自动识别车辆进出枢纽站时读卡器读取车辆卡信息。是调度管理的重要基础信息来源。微波读卡器实际效果图报到界面报到界面问班界问班界面面在地下大厅安装有两台报班查询用触摸屏计算机，用于司售人员报到问班。————建立司售人员报到问班系统进站方向路况出站方向路况站台情况在枢纽站车道、出入口、顶层等处安装有变焦和定焦摄像头共44路，其中10路与安防系统共享。图像可传至集团公司所在地，便于直接监控指挥。————建立视频监控系统每站台两块，共20块。通过发车显示对司机进行调度，同时引导乘客上车。电子发车显示屏1————公布发车信息无线对讲：每个调度台、每条线路配备无线对讲机。用于调度员与站台协管员间联系站位图各种方向指示牌站位指示牌电子发车显示屏线路图公交停车场安装在换乘通道地面、进出站口及候车站点等处。减少客流堵塞、人车混杂现象。实现有序、快速的枢纽换乘。————乘客信息服务乘客信息服务系统示例
