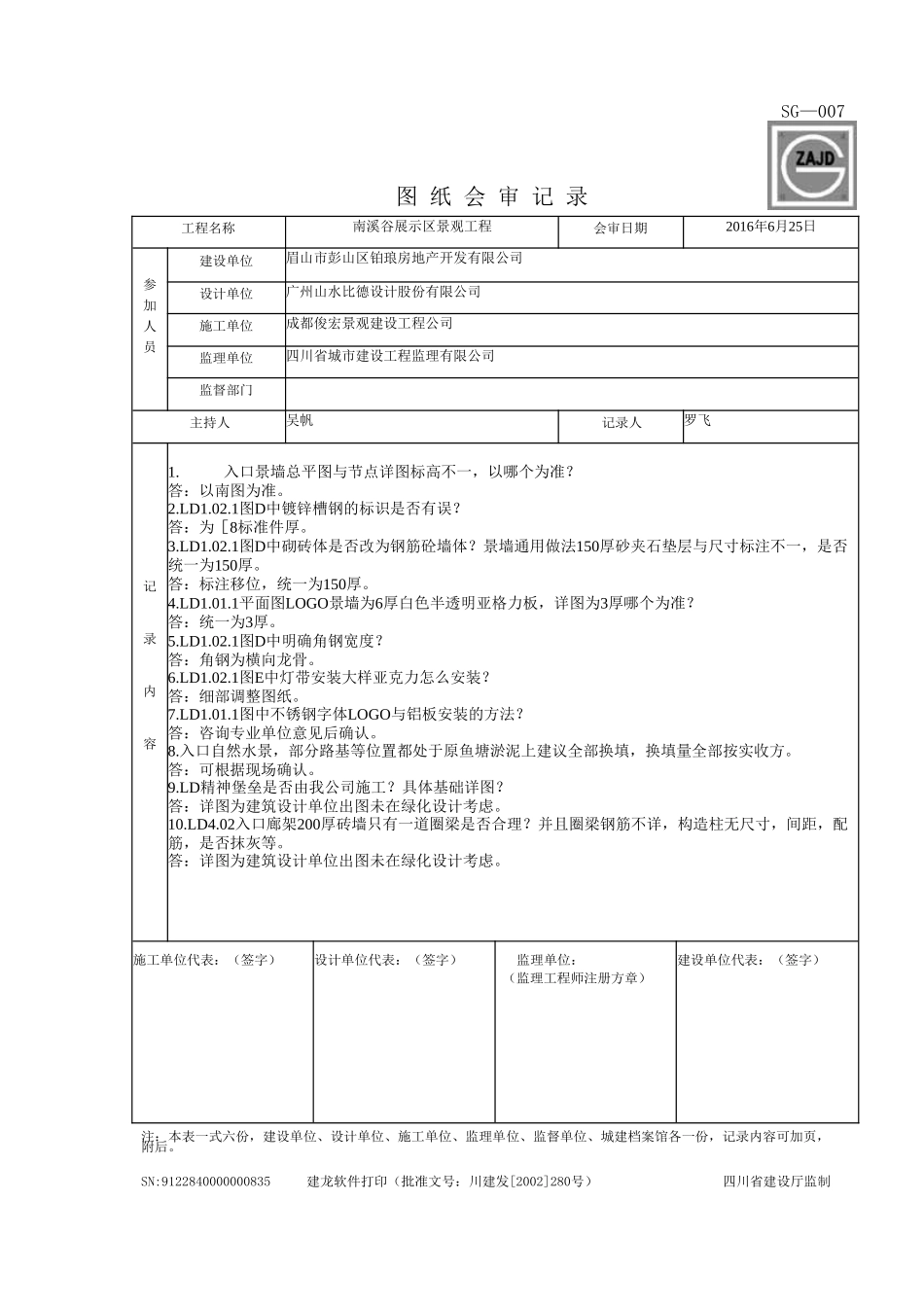

SG—007注：本表一式六份，建设单位、设计单位、施工单位、监理单位、监督单位、城建档案馆各一份，记录内容可加页，附后。SN:9122840000000835建龙软件打印（批准文号：川建发[2002]280号）四川省建设厅监制图纸会审记录工程名称南溪谷展示区景观工程会审日期2016年6月25日参加人员建设单位眉山市彭山区铂琅房地产开发有限公司设计单位广州山水比德设计股份有限公司施工单位成都俊宏景观建设工程公司监理单位四川省城市建设工程监理有限公司监督部门主持人吴帆记录人罗飞记录内容1.入口景墙总平图与节点详图标高不一，以哪个为准？答：以南图为准。2.LD1.02.1图D中镀锌槽钢的标识是否有误？答：为［8标准件厚。3.LD1.02.1图D中砌砖体是否改为钢筋砼墙体？景墙通用做法150厚砂夹石垫层与尺寸标注不一，是否统一为150厚。答：标注移位，统一为150厚。4.LD1.01.1平面图LOGO景墙为6厚白色半透明亚格力板，详图为3厚哪个为准？答：统一为3厚。5.LD1.02.1图D中明确角钢宽度？答：角钢为横向龙骨。6.LD1.02.1图E中灯带安装大样亚克力怎么安装？答：细部调整图纸。7.LD1.01.1图中不锈钢字体LOGO与铝板安装的方法？答：咨询专业单位意见后确认。8.入口自然水景，部分路基等位置都处于原鱼塘淤泥上建议全部换填，换填量全部按实收方。答：可根据现场确认。9.LD精神堡垒是否由我公司施工？具体基础详图？答：详图为建筑设计单位出图未在绿化设计考虑。10.LD4.02入口廊架200厚砖墙只有一道圈梁是否合理？并且圈梁钢筋不详，构造柱无尺寸，间距，配筋，是否抹灰等。答：详图为建筑设计单位出图未在绿化设计考虑。施工单位代表：（签字）设计单位代表：（签字）监理单位：（监理工程师注册方章）建设单位代表：（签字）SG—007附注：本表一式六份，建设单位、设计单位、施工单位、监理单位、监督单位、城建档案馆各一份，记录内容可加页，附后。SN:9122840000000835建龙软件打印（批准文号：川建发[2002]280号）四川省建设厅监制图纸会审记录记录内容11.LD4.4入口门廊顶工字钢，槽钢无间距，结构图不详。答：详图为建筑设计单位出图未在绿化设计考虑。12.LD5.03.1节点图C请确认成品缝隙式排水篦子的材质？答：为304#不锈钢。13.LD5.03.1节点中3厚304#不锈钢槽是否会损坏顶板结构？答：另外出图。14.LD5.02请给出水景顶板与非顶板区域的防沉降方案？答：另外出图。15.LD6.01.1中花池详图6.02.1未找到？答：标错，为详6.01.4。16.LD7.01中不锈钢水槽是否需要封堵端头，图中未明确？白色塑料管是硬管还是软管？如果是硬管能否改为亚克力管。答：另外出图。17.LD7.01中Φ8是什么材料，不锈钢扣是否对塑料排水有影响？答：另外出图。18.LD7.03大台阶基础埋深深度未明确？答：请建筑设计单位出图。19.LD8.02.1跌水水景索引平面图中的索引符号对应的节点图纸不对？答：另外出图。20LD8.02.1跌水水景索引平面图，请明确板岩材质，散置的意思是不是粘贴？答：另外出图。21.LD9.02.4无基础节点图？答：请建筑设计单位出图。22.LD10板桥结构厚度不一致，是否以150为标准，钢筋的是否有误？答：厚为统一的150厚，钢筋会另外更正。23.观景亭三张图纸如何联系？钢化玻璃是改变？答：设计复核，钢化玻璃改为透明钢化玻璃8厚。24.跌水墙体太浅有倾倒可能建议增加基础宽度？答：设计复核。25.连续跌水现场无合适地形建议基础做在统一平面预防不均匀沉降。答：同意。26.请明确跌水两端嵌入草坡的长度或是宽度？答：另外出图。27.跌水墙体太浅有倾倒可能建议增加基础宽度？答：设计复核。注册建造师（项目经理）：（签字）设计单位代表：（签字）监理单位：（监理工程师注册方章）建设单位代表：（签字）28.连续跌水现场无这么合适的地形，建议基础做在同一平面，以防不均匀沉降。答：同意做法另外出图。29.请明确跌水两端嵌入草坡的长度或是跌水宽度。答：另外出图。30.特选罗汉松桩头和丛生紫薇提供参照图片。答：设计提供图片。31.桂花数量偏少，是否适当增加，答：可视现场情况适当增加。32.灌木球数量偏少，是否适当增加。答：以设计为主33.茶条槭ab地径偏小，高度冠幅同时满足，地径至少保证不低于40公分，且...
