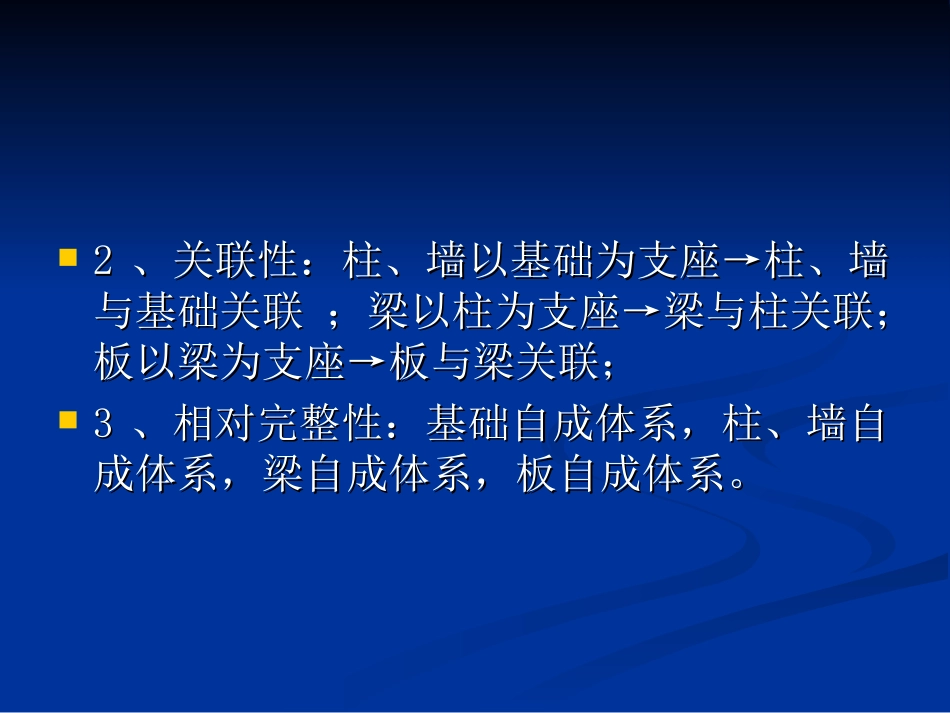

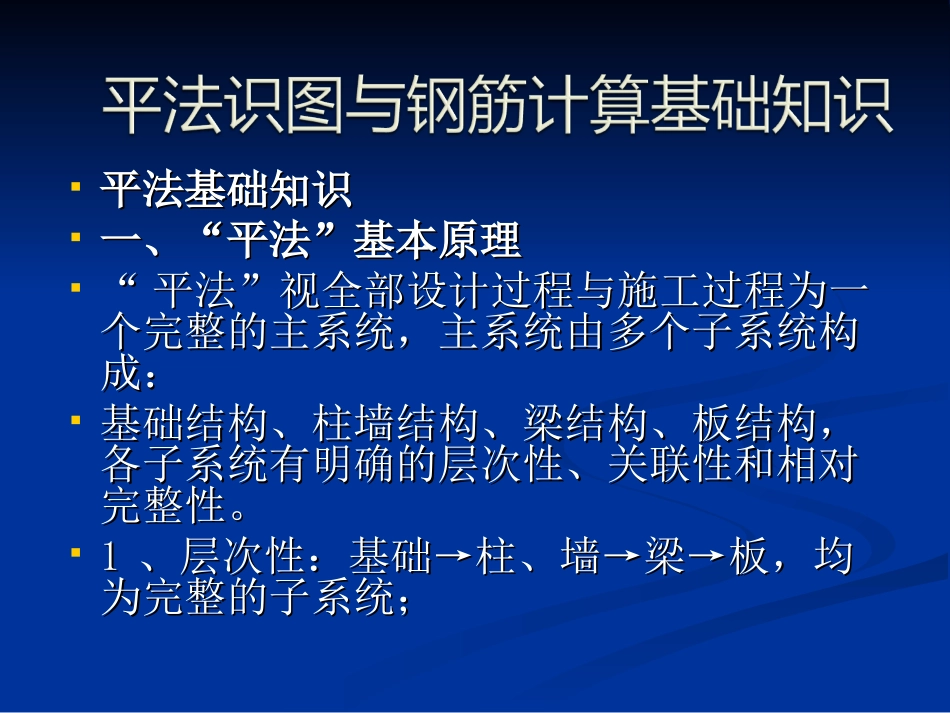

平法基础知识平法基础知识一、“平法”基本原理一、“平法”基本原理““平法”视全部设计过程与施工过程为一平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构个完整的主系统，主系统由多个子系统构成：成：基础结构、柱墙结构、梁结构、板结构，基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对各子系统有明确的层次性、关联性和相对完整性。完整性。11、层次性：基础→柱、墙→梁→板，均、层次性：基础→柱、墙→梁→板，均为完整的子系统；为完整的子系统；22、关联性：柱、墙以基础为支座→柱、墙、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；板以梁为支座→板与梁关联；33、相对完整性：基础自成体系，柱、墙自、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。成体系，梁自成体系，板自成体系。4基础（或者基础梁）是柱子的支座柱子是梁的支座特点：支座内箍筋连续通过，基础板同理二、“平法”应用原理二、“平法”应用原理11、将结构设计分为“创造性设计”内容与、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的两部分为对应互补关系，合并构成完整的结构设计；结构设计；22、设计工程师以数字化、符号化的平面整、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部体设计制图规则完成其创造性设计内容部分；分；33、重复性设计内容部分：主要是节点构造、重复性设计内容部分：主要是节点构造和杆件构造以和杆件构造以《《广义标准化广义标准化》》方式编制成方式编制成国家建筑标准构造设计。国家建筑标准构造设计。正是由于“平法”设计的图纸拥有这样的正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程符号化的内容，才能正确的计算钢筋工程量。量。三、钢筋计算原理三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。如（图是就算钢筋的长度。如（图11））（图（图11））锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lae[Lae≈35d]钢筋的锚固长度钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。构件的完整边线起算。如：梁伸入柱中；柱伸入梁中；次梁伸入主梁如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。中；柱伸入基础中；墙或板伸入梁中；等等。““锚固长度锚固长度””应成为钢筋工的第一概念。应成为钢筋工的第一概念。锚固长度是图集中的固定值。在锚固长度是图集中的固定值。在《《平法平法》》各本各本图集中均有列表。图集中均有列表。弯钩：为了保证可靠粘结与锚固光圆钢末端做弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有成的弯钩，有9090、、135135、、180180度。度。弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。因弯曲处形成圆弧而量尺寸又轴线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。调整值。算量按钢筋外皮计算长度和重量，算量按钢筋外皮计算长度和重量，施工现场下料时，钢筋按中轴线长度计算长度施工现场下料时，钢筋按中轴线长度计算长度和重量。和重量。锚固长度在锚固长度在...
