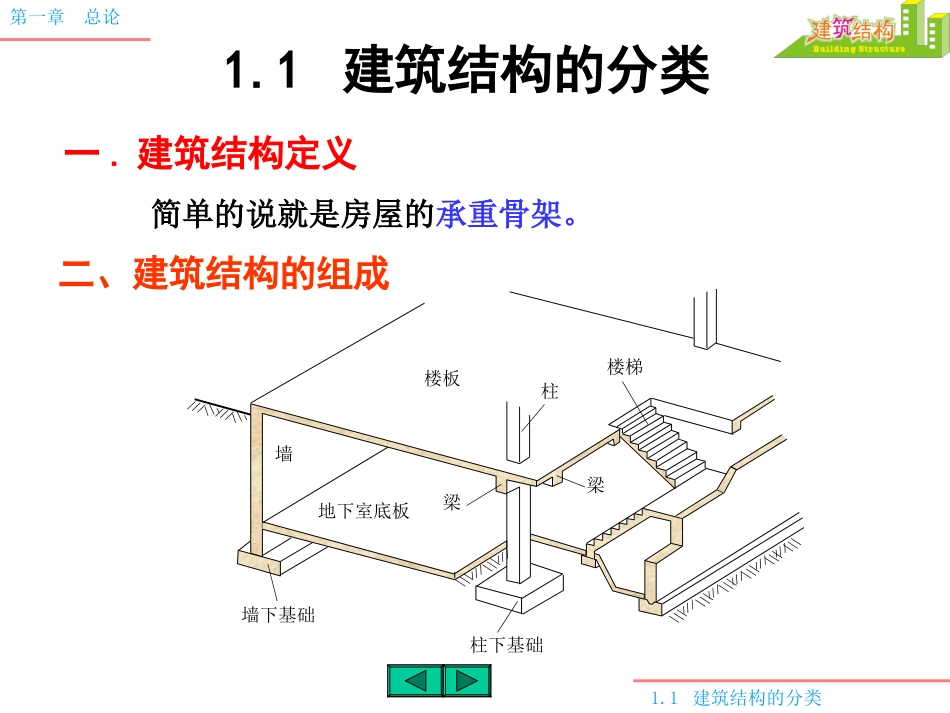

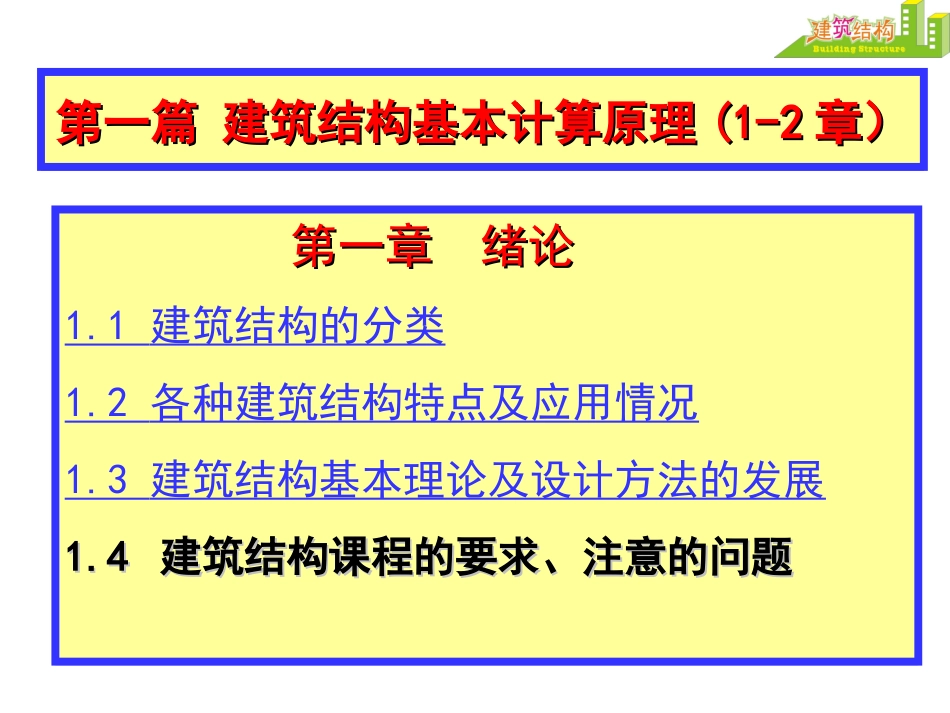

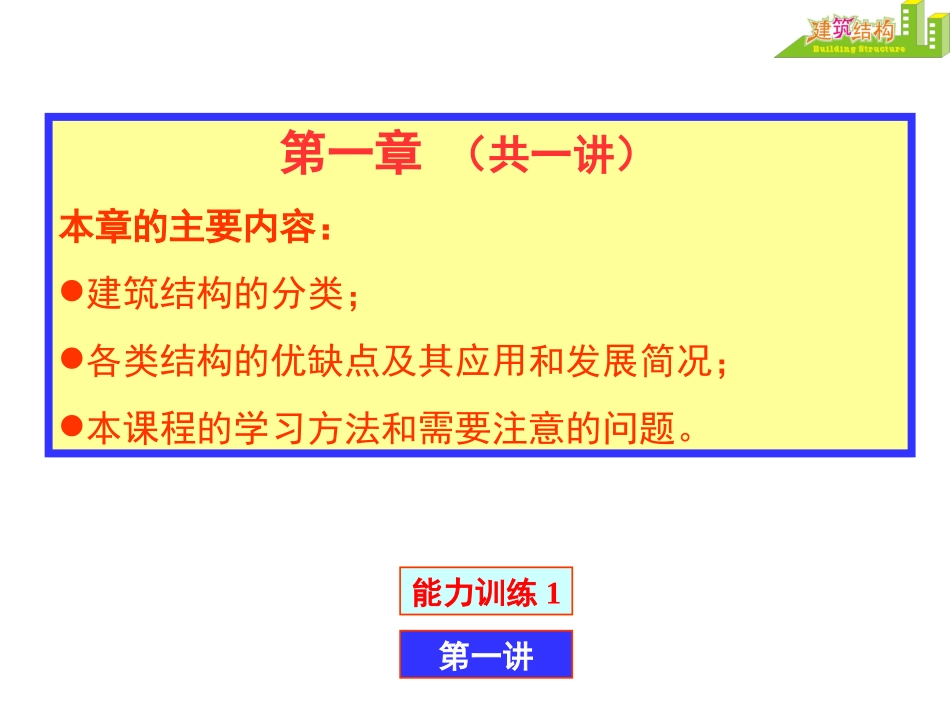

1第一篇建筑结构基本计算原理第一篇建筑结构基本计算原理(1-2(1-2章）章）第一章绪论第一章绪论1.1建筑结构的分类1.2各种建筑结构特点及应用情况1.3建筑结构基本理论及设计方法的发展1.41.4建筑结构课程的要求、注意的问题建筑结构课程的要求、注意的问题2第一章（共一讲）本章的主要内容：建筑结构的分类；各类结构的优缺点及其应用和发展简况；本课程的学习方法和需要注意的问题。第一讲能力训练131.1建筑结构的分类一.建筑结构定义简单的说就是房屋的承重骨架。第一章总论1.1建筑结构的分类二、建筑结构的组成柱下基础楼板柱梁梁墙楼梯墙下基础地下室底板4第一章总论1.1建筑结构的分类三.建筑结构的分类按所用材料的不同分为：1）混凝土结构（以混凝土为主要材料的结构）包括：钢筋混凝土结构—配置受力的普通钢筋，钢筋网或钢骨架；预应力混凝土结构—配置预应力钢筋的混凝土结构；素混凝土结构—没有配置受力的钢筋的混凝土结构。52）钢结构:以钢材(钢板、型钢）为主制作的结构3）砌体结构:由块材通过砂浆砌筑而成的结构4)木结构:指全部或大部分用木材制作的结构5）混合结构:由两种及两种以上材料作为主要承重结构的房屋此外还有钢—混凝土组合结构、钢管混凝土等。第一章总论1.1建筑结构的分类按其承重结构的类型分为：1）框架结构2）剪力墙结构3）框架——剪力墙结构4）筒体结构。本章目录本章目录61）框架结构※采用梁、柱组成的结构体系作为建筑承重结构。※框架结构的主要构件是梁和柱，而墙体只是作为围护构件。※可以做成预制或现浇框架，平面布置比较灵活，可以获得较大的使用空间，※比混合结构强度高整体性强，但随层数增多抗侧刚度不足。请看框架结构组成第一章总论1.1建筑结构的分类72）剪力墙结构※利用建筑物的纵向及横向的钢筋混凝土墙体作为主要承重构件，再配以梁板组成的承重结构体系。※其墙体同时也起围护及分割房间的作用。※整体性好，刚度大，抗震性能好，适于建造高层建筑（10－50层范围内都适用）。※不过剪力墙间距太小，平面布置不灵活，自重大，不适应建造公共建筑，一般适用于建造住宅。请看剪力墙结构组成第一章总论1.1建筑结构的分类83）—框架剪力墙结构※框架结构的基础上，沿框架纵、横方向的某些位置，在柱与柱之间设置数道钢筋混凝土墙体作为剪力墙。※因此它是框架和剪力墙的有机结合，综合了二者的优点：一个布置灵活，一个抗侧力高。请看框架－剪力墙结构组成第一章总论1.1建筑结构的分类94）筒体结构※用钢筋混凝土墙组成一个筒体作为房屋的承重结构※筒体可以由密柱深梁组成一个筒体，也可以用多个筒体组成筒中筒、束筒，还可以将框架和筒体联合起来组成框筒结构。※筒体结构在各个方向的抗侧刚度都很大，是目前高层建筑中较多采用的结构形式。框筒是上个世纪60年代由美国工程师法卢齐－坎恩第一次提出来的。请看筒体结构组成其它结构还有壳体结构、网架结构、悬索结构等等，它们大多用于大跨度结构中。第一章总论1.1建筑结构的分类101.2各种建筑结构特点及应用情况一.钢筋混凝土结构第一章总论1.2各种建筑结构特点及应用情况1.钢筋混凝土的组成：钢筋+混凝土(混凝土:现代主要的人造工程结构材料)2.两种材料的基本力学特性：钢筋——抗拉与抗压强度较高，破坏时表现出较好的延性；混凝土——抗压强度高，抗拉强度远低于其抗压强度（之比约为10%，破坏时具有明显的脆性性质）11第一章总论1.2各种建筑结构特点及应用情况4.关于钢筋混凝土梁与素混凝土梁的比较试验：（1）试验情况介绍：同条件下的对比试验；请看素混凝梁实验（40秒)请看钢筋混凝土梁实验(2分）3.配筋的基本原则：使钢筋在结构中处于受拉；使混凝土在结构中处于受压。素混凝土梁—承载力低，一开裂即告破坏，破坏前无预兆（为脆性）；钢筋混凝土梁—承载力高，混凝土开裂后，其承担的拉应力转移到钢筋。请看图片（2）试验结果小结：12第一章总论1.2各种建筑结构特点及应用情况⑴钢筋和混凝土之间存在有良好的粘结力，在荷载作用下，可以保证两种材料协调变形，共同受力；⑵钢筋与混凝土具有基本相同的温度线膨胀系数（钢材为1.2×10-5，混凝土为(1.0~1.5)×10-5...
