砌体结构作业题答案VIP免费

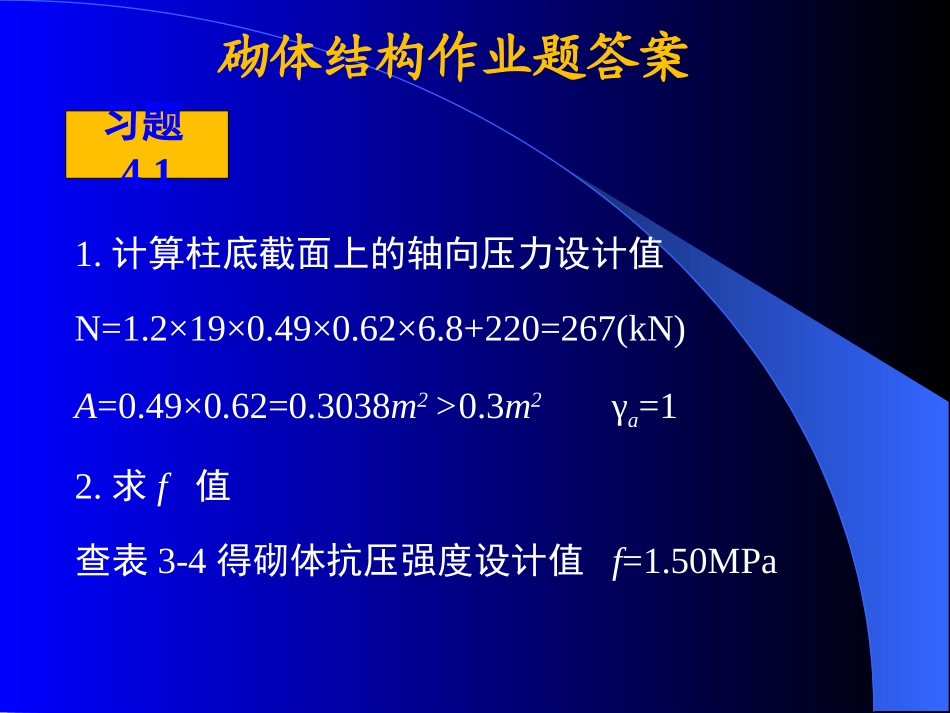

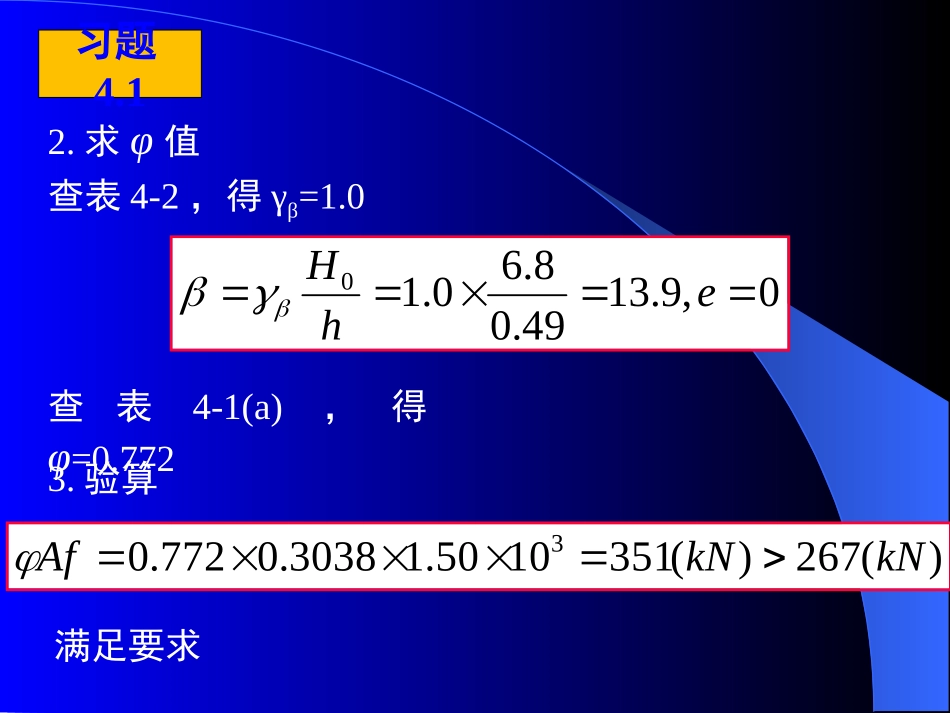

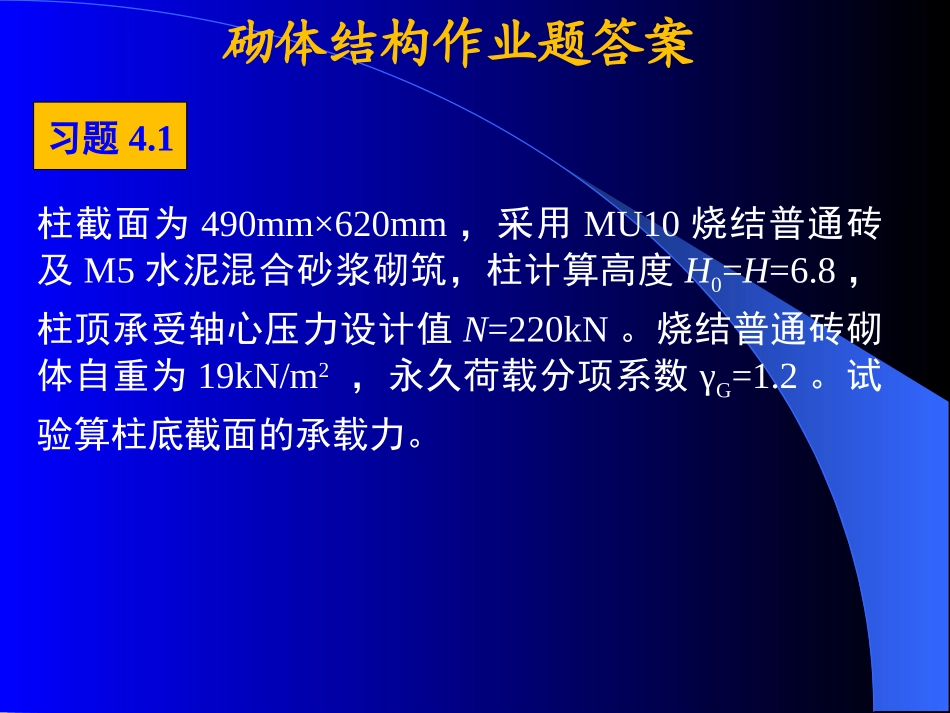

习题4.1柱截面为490mm×620mm，采用MU10烧结普通砖及M5水泥混合砂浆砌筑，柱计算高度H0=H=6.8，柱顶承受轴心压力设计值N=220kN。烧结普通砖砌体自重为19kN/m2，永久荷载分项系数γG=1.2。试验算柱底截面的承载力。砌体结构作业题答案习题4.11.计算柱底截面上的轴向压力设计值N=1.2×19×0.49×0.62×6.8+220=267(kN)A=0.49×0.62=0.3038m2>0.3m2γa=12.求f值查表3-4得砌体抗压强度设计值f=1.50MPa砌体结构作业题答案3.验算查表4-1(a)，得φ=0.7720,9.1349.08.60.10ehH2.求φ值查表4-2，得γβ=1.0)(267)(3511050.13038.0772.03kNkNAf满足要求习题4.1习题4.2一厚为190mm的承重内横墙，采用MU5单排孔且孔对孔砌筑的混凝土小型空心砌块和Mb5水泥砂浆砌筑。已知作用在底层墙顶的荷载设计值为140kN/m，墙的计算高度H0=3.5m。试验算底层墙底截面的承载力(墙自重为3.36kN/m2)砌体结构作业题答案1.计算底部截面上的轴向压力设计值取1m墙长作为计算单元，取永久荷载分项系数为1.35墙底自重设计值1.35×3.5×3.36=15.88kN/m底层墙下部截面上的轴向压力设计值为：N=140+15.88=155.88kN/m习题4.22.求f值查表3-6得f=1.19MPa3.求φ值查表4-2，得γβ=1.10,2.2019.05.31.10ehH查表4-1(a)，得φ=0.616习题4.24.验算受压承载力)(88.155)(1391019.1119.0616.03kNNkNAf承载力不满足要求，提高材料强度，采用MU7.5混凝土小型空心砌块，Mb5砂浆，f=1.71MPa习题4.2)(88.155)(2001071.1119.0616.03kNNkNAf满足要求习题4.3砌体结构作业题答案截面590mm×590mm的单排孔且孔对孔砌筑的轻集料混凝土小型砌块柱，采用MU15砌块及M5水泥混合砂浆砌筑。设在截面里两个主轴方向柱的计算高度相同，H0=5.2m，该柱承受的荷载设计值N=400kN，M=40kN·m。验算两个方向的受压承载力。习题4.31.求f值查表3-7得f=3.20MPa按照表3-7中的规定，对于独立柱，其f值应乘以系数0.7，则抗压强度设计值为f=0.7×3.20=2.24MPa截面积A=0.50×0.59=0.3418m2>0.3m2γa=1查表4-1(a)，得φ1=0.518169.059.01.0he69.959.02.51.10hH习题4.32.验算偏心方向的受压承载力)(1.040040mNMe)(400)(404103481.024.2518.031kNNkNfA偏心方向的受压承载力满足要求习题4.32.验算偏心方向的受压承载力3.验算平面方向轴心受压承载力69.959.02.51.10hH查表4-1(a)，φ2==0.876>φ1=0.518平面方向轴心受压承载力满足要求习题4.3习题4.4砌体结构作业题答案某单层单跨无吊车单层工业厂房窗间墙截面如图所示，已知计算高度H0=10.2m，烧结普通砖等级为MU10，水泥混合砂浆等级为M5，承受的荷载设计值N=330kN，M=42kN·m。荷载作用点偏向翼缘。1.计算折算厚度hTA=490×260+240×3600=991400mm222111yAyAAySx1203600240)130240(2604909914001y)(1529914001203600240)130240(2604901mmy习题4.41.计算折算厚度hT)(348152-5002mmy习题4.4)(2.911526.06.0)(2.383306.121mmymmNMe)(1018.1)120-152(24036002403600121)130-348(2604902604901214102323mmI1.计算折算厚度hT)(1099914001018.110mmAIi)(3821095.35.3mmihT习题4.42.计算φ值1.03822.38The7.26382.02.100.10ThH查表4-1(a)，得φ=0.3433.计算f值查表3-2得f=1.50MPa4.验算承载力)(330)(510105.1991400343.03-kNNkNfA承载力满足要求习题4.4习题5.1某单层单跨无吊车房屋，采用装配式有檩体系钢筋混凝土屋盖，两端有山墙，间距为40m，柱距为4m，每开间有1.6m宽的窗，窗间墙截面尺寸如图所示(壁柱截面尺寸为390mm×390mm，墙厚190mm)，采用MU10小型混凝土砌块及Mb5砂浆砌筑，屋架下弦标高为5.5m(室内地坪至基础顶面距离为0.5m)。(1)试确定属于何种计算方案；(2)试确定带壁柱的墙的高厚比是否满足要求。砌体结构作业题答案(1)确定静力计算方案该房屋采用装配式有檩体系钢筋混凝土屋盖，山墙间距20m
