互干扰空间隔离解决方案VIP免费

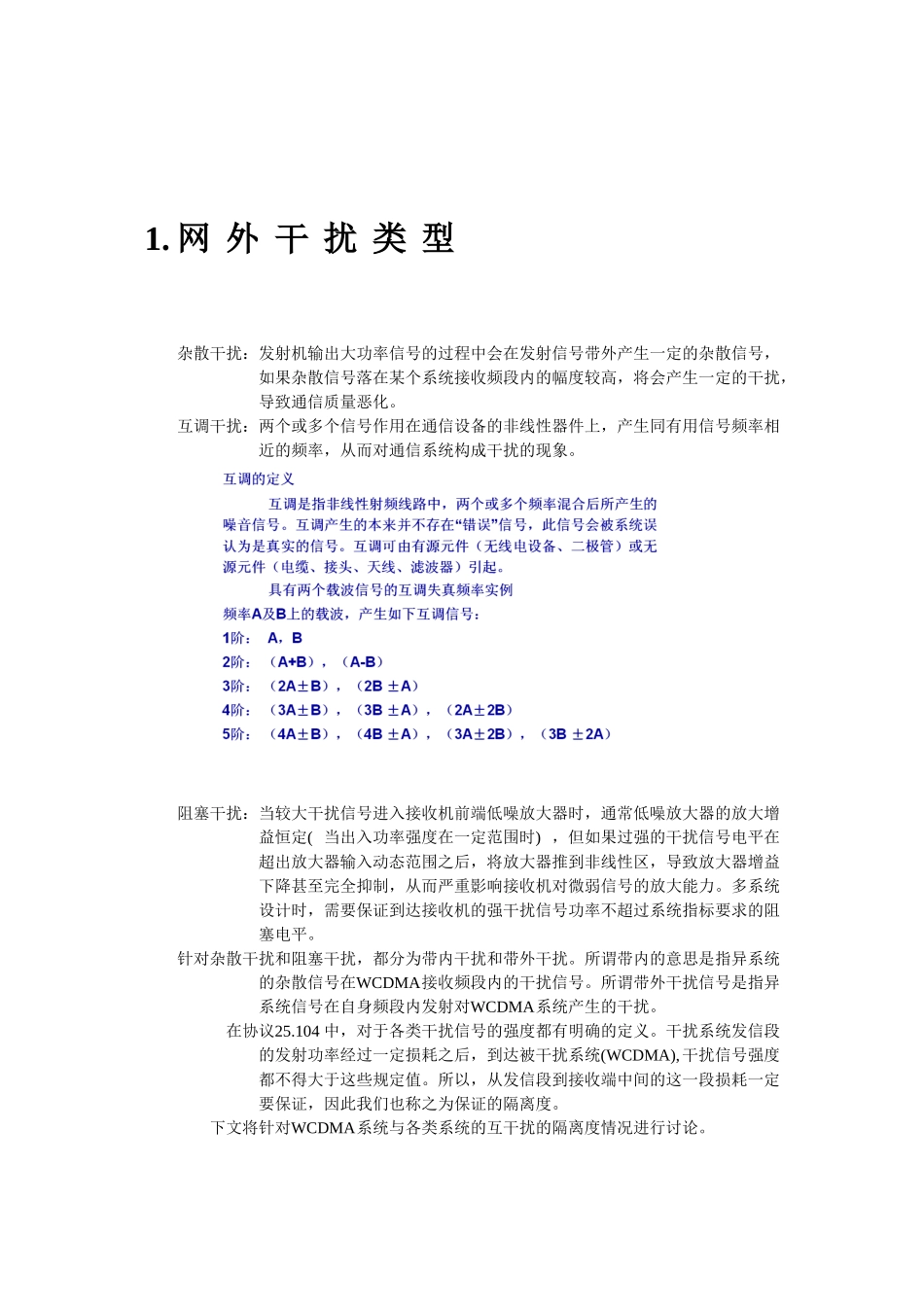

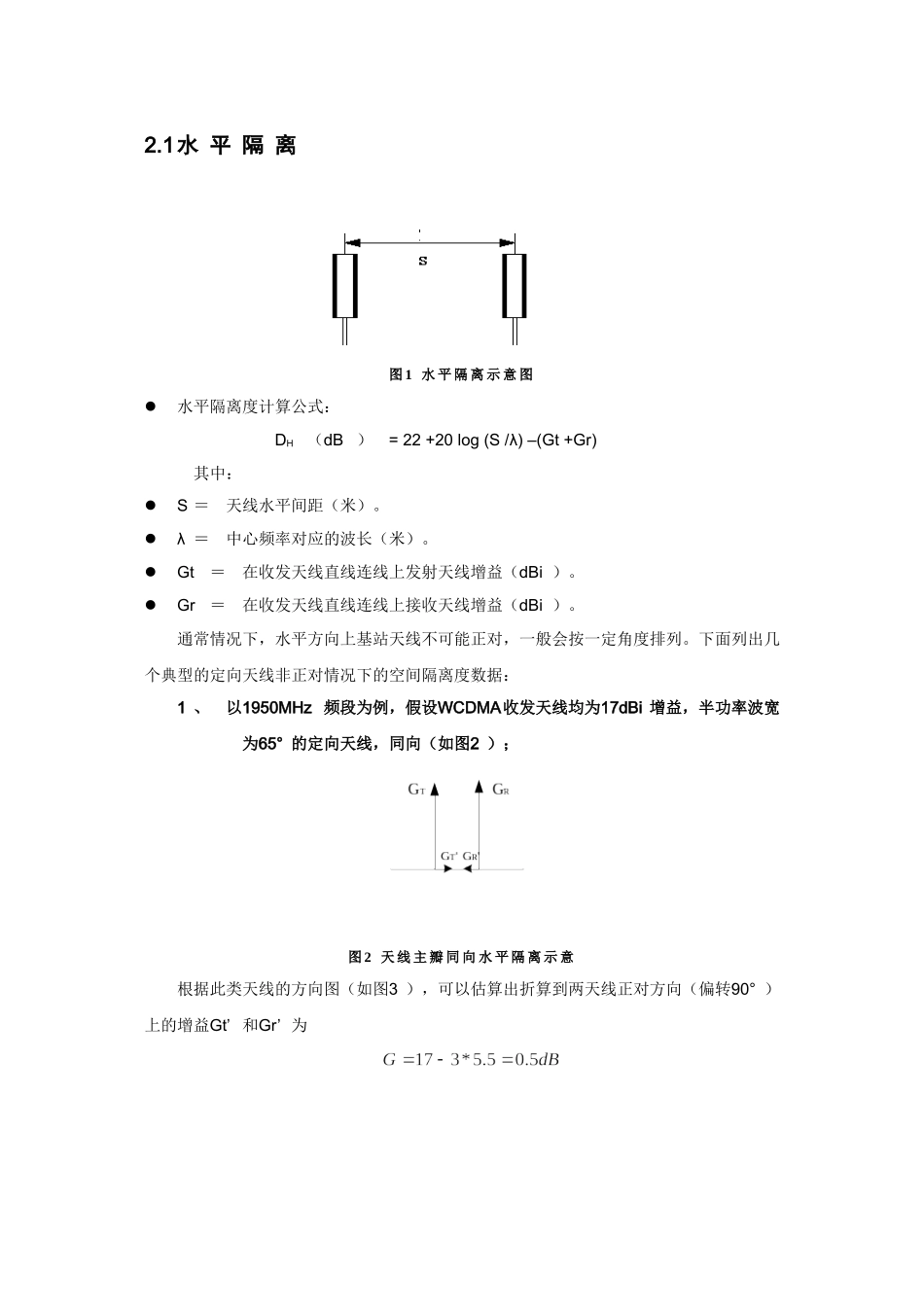

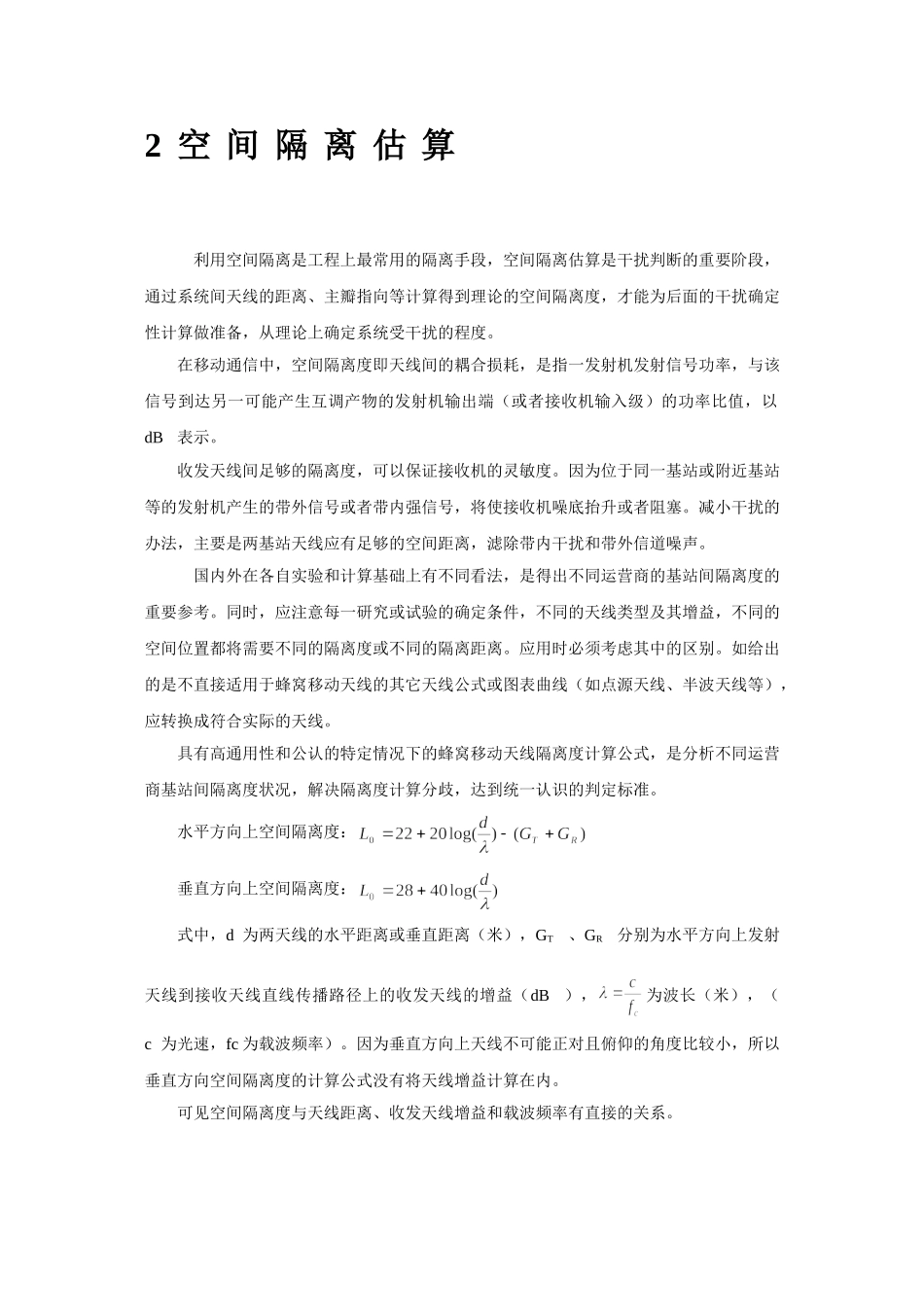

1.网外干扰类型杂散干扰：发射机输出大功率信号的过程中会在发射信号带外产生一定的杂散信号，如果杂散信号落在某个系统接收频段内的幅度较高，将会产生一定的干扰，导致通信质量恶化。互调干扰：两个或多个信号作用在通信设备的非线性器件上，产生同有用信号频率相近的频率，从而对通信系统构成干扰的现象。阻塞干扰：当较大干扰信号进入接收机前端低噪放大器时，通常低噪放大器的放大增益恒定(当出入功率强度在一定范围时)，但如果过强的干扰信号电平在超出放大器输入动态范围之后，将放大器推到非线性区，导致放大器增益下降甚至完全抑制，从而严重影响接收机对微弱信号的放大能力。多系统设计时，需要保证到达接收机的强干扰信号功率不超过系统指标要求的阻塞电平。针对杂散干扰和阻塞干扰，都分为带内干扰和带外干扰。所谓带内的意思是指异系统的杂散信号在WCDMA接收频段内的干扰信号。所谓带外干扰信号是指异系统信号在自身频段内发射对WCDMA系统产生的干扰。在协议25.104中，对于各类干扰信号的强度都有明确的定义。干扰系统发信段的发射功率经过一定损耗之后，到达被干扰系统(WCDMA),干扰信号强度都不得大于这些规定值。所以，从发信段到接收端中间的这一段损耗一定要保证，因此我们也称之为保证的隔离度。下文将针对WCDMA系统与各类系统的互干扰的隔离度情况进行讨论。2空间隔离估算利用空间隔离是工程上最常用的隔离手段，空间隔离估算是干扰判断的重要阶段，通过系统间天线的距离、主瓣指向等计算得到理论的空间隔离度，才能为后面的干扰确定性计算做准备，从理论上确定系统受干扰的程度。在移动通信中，空间隔离度即天线间的耦合损耗，是指一发射机发射信号功率，与该信号到达另一可能产生互调产物的发射机输出端（或者接收机输入级）的功率比值，以dB表示。收发天线间足够的隔离度，可以保证接收机的灵敏度。因为位于同一基站或附近基站等的发射机产生的带外信号或者带内强信号，将使接收机噪底抬升或者阻塞。减小干扰的办法，主要是两基站天线应有足够的空间距离，滤除带内干扰和带外信道噪声。国内外在各自实验和计算基础上有不同看法，是得出不同运营商的基站间隔离度的重要参考。同时，应注意每一研究或试验的确定条件，不同的天线类型及其增益，不同的空间位置都将需要不同的隔离度或不同的隔离距离。应用时必须考虑其中的区别。如给出的是不直接适用于蜂窝移动天线的其它天线公式或图表曲线（如点源天线、半波天线等），应转换成符合实际的天线。具有高通用性和公认的特定情况下的蜂窝移动天线隔离度计算公式，是分析不同运营商基站间隔离度状况，解决隔离度计算分歧，达到统一认识的判定标准。水平方向上空间隔离度：垂直方向上空间隔离度：式中，d为两天线的水平距离或垂直距离（米），GT、GR分别为水平方向上发射天线到接收天线直线传播路径上的收发天线的增益（dB），为波长（米），（c为光速，fc为载波频率）。因为垂直方向上天线不可能正对且俯仰的角度比较小，所以垂直方向空间隔离度的计算公式没有将天线增益计算在内。可见空间隔离度与天线距离、收发天线增益和载波频率有直接的关系。2.1水平隔离图1水平隔离示意图水平隔离度计算公式：DH（dB）=22+20log(S/λ)–(Gt+Gr)其中：S＝天线水平间距（米）。λ＝中心频率对应的波长（米）。Gt＝在收发天线直线连线上发射天线增益（dBi）。Gr＝在收发天线直线连线上接收天线增益（dBi）。通常情况下，水平方向上基站天线不可能正对，一般会按一定角度排列。下面列出几个典型的定向天线非正对情况下的空间隔离度数据：1、以1950MHz频段为例，假设WCDMA收发天线均为17dBi增益，半功率波宽为65°的定向天线，同向（如图2）；图2天线主瓣同向水平隔离示意根据此类天线的方向图（如图3），可以估算出折算到两天线正对方向（偏转90°）上的增益Gt’和Gr’为图317dBi增益，半功率波宽为65°的定向天线方向图水平隔离度：22+20log(S/λ)–(Gt’+Gr’)=22+20log(S/λ)–2*0.52、以1950MHz频段为例，假设WCDMA收发天线均为17dBi增益，半功率波宽为65°的定向天线，偏向35°；根据图3的方向图，两天线偏向35°...
