桥墩的类型及适用范围VIP免费

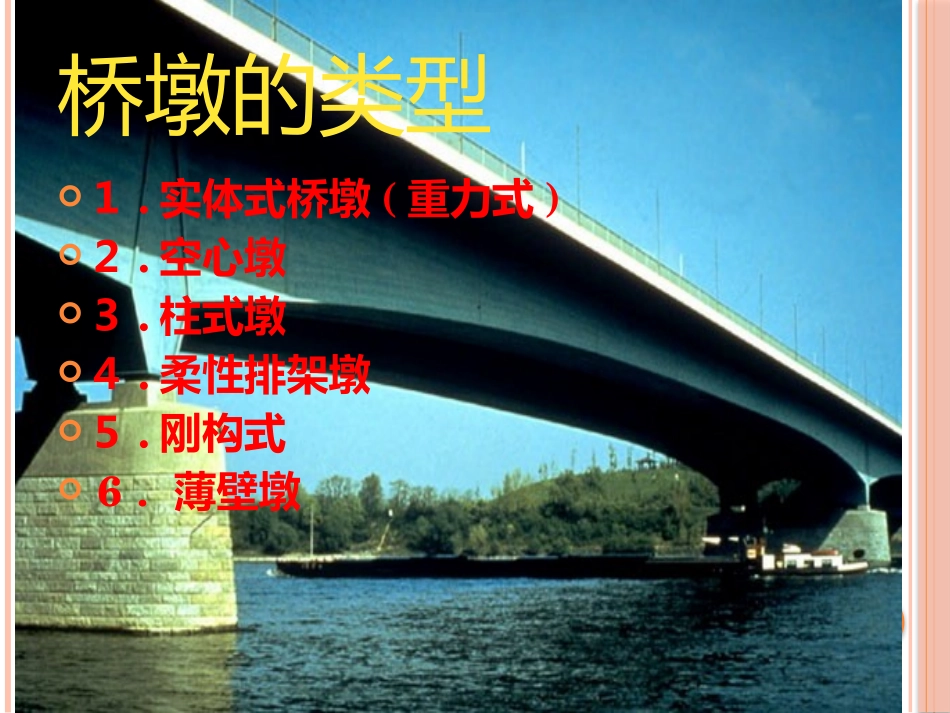

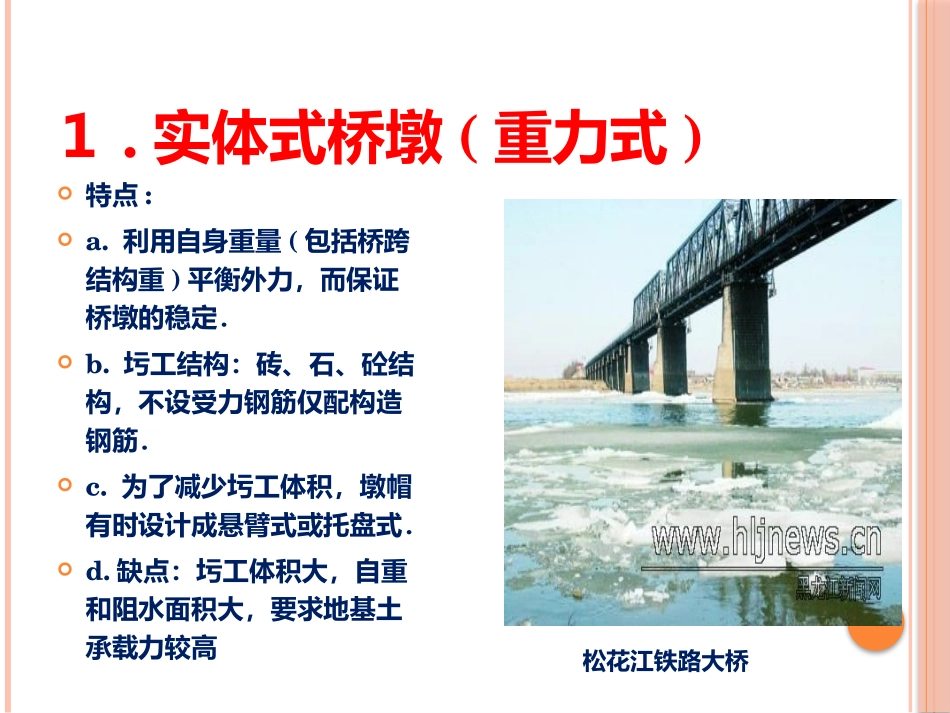

桥墩的类型及适用范围汇报人：陈泽洪桥墩的类型１.实体式桥墩(重力式)２.空心墩３.柱式墩４.柔性排架墩５.刚构式6．薄壁墩特点:a.利用自身重量(包括桥跨结构重)平衡外力，而保证桥墩的稳定．b.圬工结构：砖、石、砼结构，不设受力钢筋仅配构造钢筋．c.为了减少圬工体积，墩帽有时设计成悬臂式或托盘式．d.缺点：圬工体积大，自重和阻水面积大，要求地基土承载力较高１.实体式桥墩(重力式)松花江铁路大桥１.实体式桥墩(重力式)适用条件：较大的大、中型桥梁（跨度大、受支座反力大、增加自重和稳定性）b.流冰、漂流物较多的河流中，因体积大不怕碰撞．c.砂石料方便地区，可就地取材．墩帽墩身基础台身侧墙台帽锥坡１.实体式桥墩(重力式)材质：砼、钢筋混凝土、预应力混凝土（绝大部分为钢筋混凝土）构造：横隔板——增加整体刚度检查口——方便检查通风口——减少温差影响应用范围：高桥墩圬工量减少的较多，特别是跨山谷的（下面无水）桥梁．不宜在流速大并夹有大量泥沙和可能有船舶、冰、漂流物撞击的河流中应用．检查孔泄水孔预应力钢筋基本块件隔板块件墩身实体段预应力筋孔隔板块件基本块件侧面Ⅰ-ⅠⅡ-ⅡⅡⅡⅠⅠ２.空心墩湘潭湘江二桥细部构造图湘潭湘江二桥位于湖南省湘潭市向家塘，是一预应力混凝土连续梁桥。全长1830.5m，主桥分跨为50+5x90+50+7x42.84(m)连续梁；南北引桥分别为7x16+2x12(m)和2x15+11.42+49x16(m)简支空心板。桥宽20.5m，主桥采用斜腹板单箱单室箱梁，箱顶宽20.5m，底宽由8m变至9.16m；跨中梁高2.5m，根部高5.4m。8３.柱式墩构造：墩身为柱，下面配桩或刚性扩大基础，有时采用桩柱一体为桩柱式。柱式桥墩柱式桥墩柱扩大基础盖梁柱扩大基础盖梁桩柱式柱桩承台座板系梁盖梁柱桩柱一体式桩93.柱式墩适用条件：桥跨不大于30米，墩高不高于10米情况。2.必须采用钢筋砼或预应力混凝土，特别是单柱式必须采用预应力混凝土。特点：1.轻巧，圬工量小。４.柔性排架墩一种纵向刚度很小的桥墩。这种桥墩不能单独使用，须通过桥跨与纵向刚度很大的刚性桥墩串联，形成共同承受纵向水平力的结构。在这种刚柔搭配的结构中，当纵向水平力作用时，柔性桥墩因柔而受力小，又因受力小而可更柔，有明显的经济效果。柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。典型的柔性墩为柔性排架桩墩，多用在墩台高度5．0至7.0m，跨径一般不宜超过13m的中、小型桥梁上11４.柔性排架墩⑴柔性排架墩由柔性桩柱墩（柱式）、主梁和刚性墩台组成的一联或多联的连续铰接刚架体系，既桥梁的上、下部构成一个共同承受外力和变形的整体．将上部结构传来的水平力（制动力、温度影响力等）传到全桥各柔性墩台或相邻的刚性墩台上，使其整体受力，以减少柔性墩所受到的水平力，从而达到减少墩身截面的目的．固定支座活动支座固定支座HH128共12两个活动支座之间或刚性台与第一个活动支座间称为一联．既由固定支座将各墩柱连接成一联，有时通过连续桥面或主梁为连续梁连成一联．⑵联温度墩为两排靠在一起又互不联系的柱墩，为的是在温度变化情况下，联与联之间互不影响，往往在每联之间设温度墩．为承受较大的水平力有时在每联中设刚性墩，刚性墩为重力式墩或双排墩（注意双柱墩是横桥向的而双排墩是顺桥向的）．⑶温度墩和刚性墩联长联长活动支座有时设温度墩刚性墩(重力墩或双排墩)128共13５.刚构式为了减轻墩身自重和减少阻水面积，有时采用刚构墩，刚构墩形式多样，有横桥向刚构、顺桥向刚构或横桥向顺桥向均刚构，有Ｘ形、Ｖ形、Ｙ形、树叉形等等．比较美观，多用于城市桥梁．128共14128共15128共16马拉开波湖桥MaracaiboBridge(1962)128共176．薄壁墩(1)钢筋混凝土薄壁墩钢筋混凝土薄壁墩是一种新型桥墩，截面形式有板壁形、I形、箱形等，圆形的薄壁空心墩也是钢筋混凝土薄壁墩的类型之一。板壁形的薄壁墩构造简单、轻巧、圬工体积少，适用于地基承载力较弱的地区。薄壁墩的高度一般不大于7m，由于墩身受压受弯，因此要配有适量的受力钢筋和构造钢筋。如图为我国已建成的薄壁墩的实例。该桥桥墩中距14.1m，墩高4.8m...
