线路金具：类别及要求VIP免费

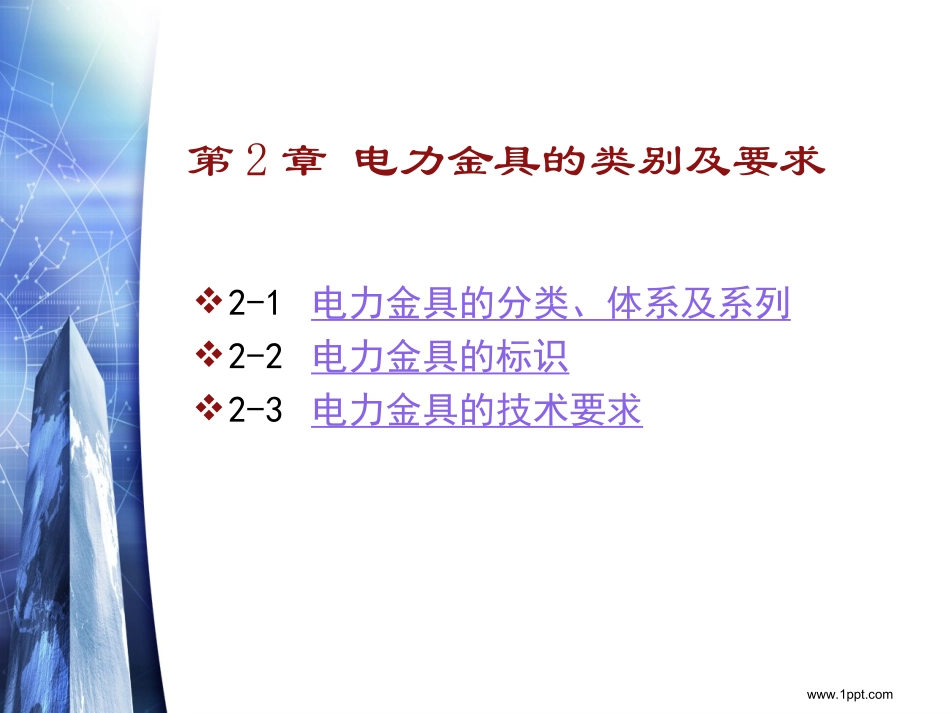

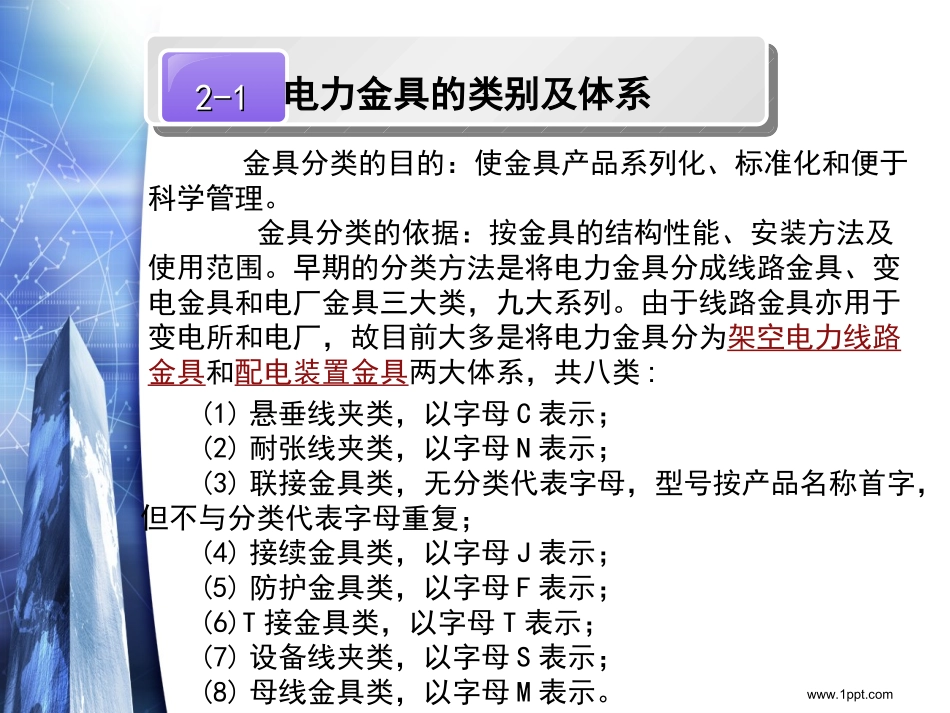

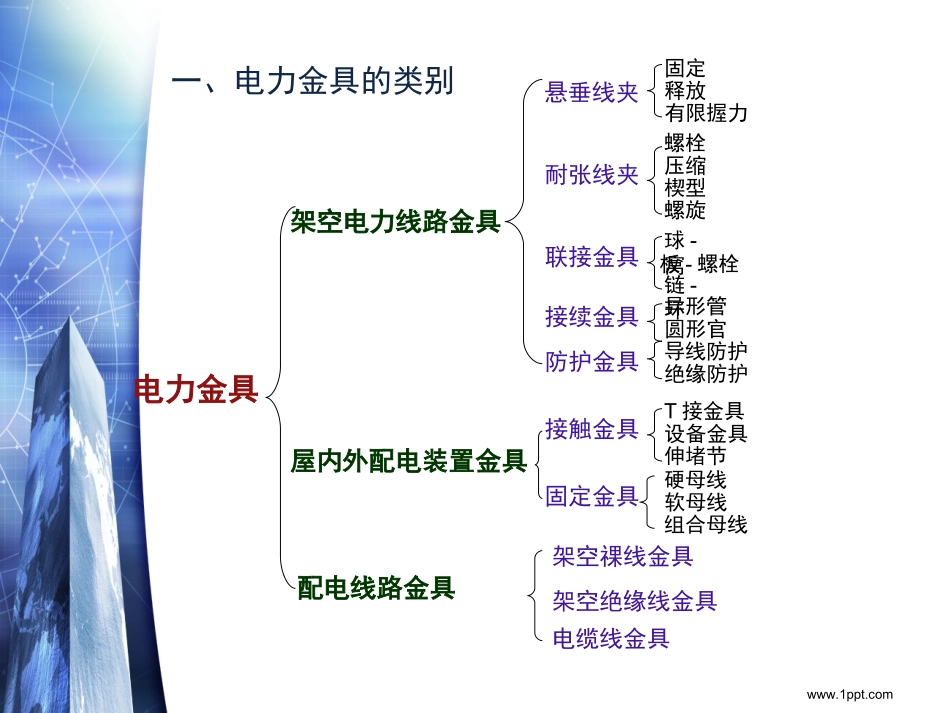

www.1ppt.com第2章电力金具的类别及要求2-1电力金具的分类、体系及系列2-2电力金具的标识2-3电力金具的技术要求www.1ppt.com2-12-1电力金具的类别及体系金具分类的目的：使金具产品系列化、标准化和便于科学管理。金具分类的依据：按金具的结构性能、安装方法及使用范围。早期的分类方法是将电力金具分成线路金具、变电金具和电厂金具三大类，九大系列。由于线路金具亦用于变电所和电厂，故目前大多是将电力金具分为架空电力线路金具和配电装置金具两大体系，共八类:(1)悬垂线夹类，以字母C表示；(2)耐张线夹类，以字母N表示；(3)联接金具类，无分类代表字母，型号按产品名称首字，但不与分类代表字母重复；(4)接续金具类，以字母J表示；(5)防护金具类，以字母F表示；(6)T接金具类，以字母T表示；(7)设备线夹类，以字母S表示；(8)母线金具类，以字母M表示。www.1ppt.com电力金具架空电力线路金具屋内外配电装置金具配电线路金具悬垂线夹耐张线夹联接金具接续金具防护金具接触金具固定金具架空祼线金具架空绝缘线金具电缆线金具固定释放有限握力螺栓压缩楔型螺旋球-窝板-螺栓链-环异形管圆形官导线防护绝缘防护T接金具设备金具伸堵节硬母线软母线组合母线一、电力金具的类别www.1ppt.com二、架空电力线路金具体系架空电力线路金具安全环保工艺、工装工艺工装生产材料原材料验收紧固件材料代用金具分类品种悬吊类金具-组-型联接类金具-组-型锚固类金具-组-型接续类金具-组-型接触类金具-组-型防护类金具-组-型固定类金具-组-型基础标准名词术语型号申请办法型号编制方法标称荷重系列产品质量标准通用技术条件产品验收规则铸件表面质量铸件表面粗糙度铸件内在质量检查铆焊件表面质量铸件缺陷修补方法镀层表面质量优质产品标准机械试验振动磨损试验非破坏性试验电气试验电晕、干扰试验热稳定试验老化试验产品包装规定产品标志方法产品试验方法端子尺寸接续管外径系列耐腐蚀试验镀锌层试验www.1ppt.com三、电力金具系列www.1ppt.comwww.1ppt.comwww.1ppt.comwww.1ppt.comwww.1ppt.comwww.1ppt.comwww.1ppt.com电力金具的标识包括产品型号和产品代号(产品编码)两种表示方法。3、电力金具的标识2-22-2电力金具的标识(1)产品的型号应简单明确，能表示产品名称、结构特点和主要参数。(2)型号由汉语拼音字母和阿拉伯数字组成，型号中的汉语拼音字母以汉字的汉语拼音字母代表。(3)在型号中出现重复字母时，则以该汉字拼音的第二个字母代表。(4)型号编制应有一定的规律性，便于记忆。(5)代号(产品编码)的意义统一，型号的构成也基本统一，同一小类或同一大类产品的第一个字母也力求统一，而且尽量做到不重复。一、金具标识的基本要求：www.1ppt.com附加字母主参数--导线大小、破坏荷重、间距2、3位字母--型式、结构、作用首位字母--类别、名称注意：(1)当标记用基本组成部分还不能区分不同品种型号及规格时，可在首位字母后加上第二或第三位字母；在数字后面加上附加字母表示。(2)标记中所使用的字母均采用大写汉语拼音字母，I、O、X这三个字母不得使用。且字母不得加角标。即不得出现Aa、B1等形式。(3)数字不得采用罗马数字或其它数字，如I、II、III等。(4)标记中只允许使用乘号(×)、短划线(-)和小数点(.)三个符号。例：CGU-4表示：悬垂线夹(中心回转式)，破坏荷载40kN产品型号参照《电力金具的产品型号命名方法》(DL/T-1999)，由1-3个汉语拼音字母及阿拉伯数字、附加字母三部分组成。其中首位字母和数字是型号的基本组成部分。金具产品型号的组成见图示：二、产品型号www.1ppt.com(2)联接金具类产品系列名称，见表2。1、首位字母意义型号首位字母代表意义：(1)分类类别，见表1：www.1ppt.com2、二、三位字母意义--是对首位字母的补充表示，以区别不同型式、结构、特征和用途。具体意义见表3：www.1ppt.com3、主参数(1)表示适用导线的标称截面，mm2。(2)表示适用避雷线的标称截面，铝截面/钢截面。(3)当产品适用多种标称截面导线时，采用组合号代表相应范围内的导线标称截面，组合号见表4。www.1ppt.com(4)当产品适用多种的导线时，采用组合号以代表相应直径范围的导线，组合号见表5。w...
