桥梁基础施工-ppt课件VIP免费

桥梁基础施工-ppt课件_第1页
1/60
桥梁基础施工-ppt课件_第2页
2/60
桥梁基础施工-ppt课件_第3页
3/60

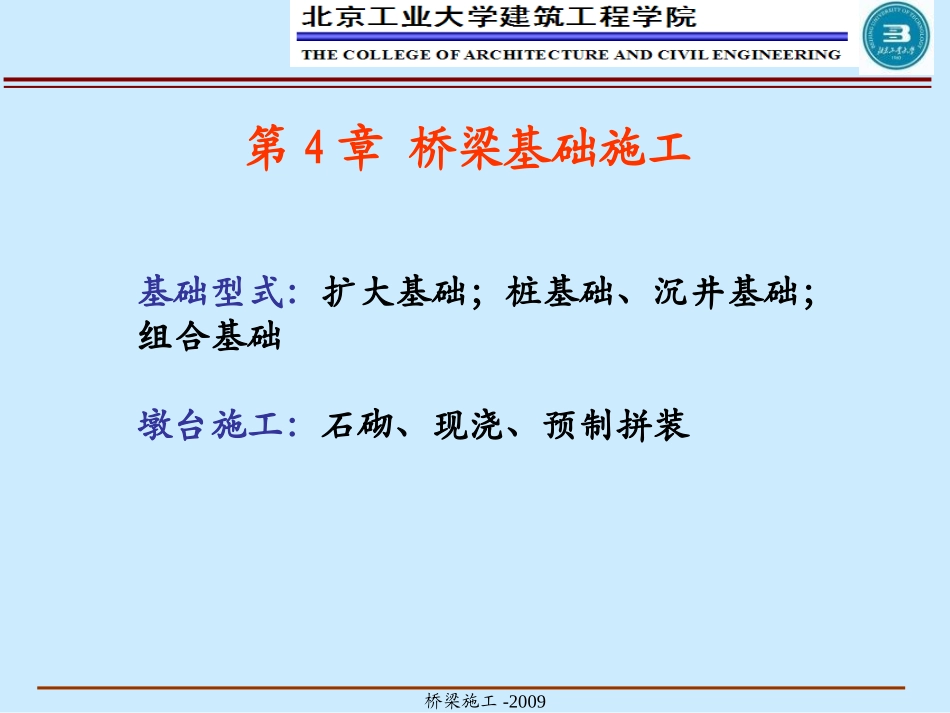

桥梁施工-2009桥梁施工-2009第4章桥梁基础施工基础型式:扩大基础;桩基础、沉井基础;组合基础墩台施工:石砌、现浇、预制拼装桥梁施工-2009浅基础施工方法:明挖,钢筋绑扎,浇注混凝土,混凝土养生注意问题:基坑支护(钢板桩,简单支护)基坑排水大体积混凝土桥梁施工-2009旱地基础的基坑开挖•⑴坑壁不加固的基坑垂直开挖土质湿度正常,结构均匀深度松软土0.75m,中密1.25m,密实2.0m;松软土0.75m,中密1.25m,密实2.0m;桥梁施工-2009基坑开挖注意:②边坡稳定③不中断人工或机械施工①防水反坡、截水沟弃土、动载开挖、砌筑、回填、夯实桥梁施工-2009桥梁施工-2009⑵坑壁加固的基坑使用条件:坑深、土方量大、场地窄、土松、水大。加固方式:挡板支撑、喷射混凝土、混凝土围圈等。横挡板支撑竖挡板支撑桥梁施工-2009框架式大面积基坑支撑桥梁施工-2009喷射混凝土桥梁施工-2009构造与施工要求:基坑垂直开挖,自上而下,逐段立模灌筑混凝土,壁厚8~15cm,每层高1.0~1.5m,24h拆模现浇混凝土围圈桥梁施工-2009桥梁施工-2009水中基础的基坑开挖围堰要求:满足基础施工要求;防水性好;满足强度和稳定要求;堰顶在水位以上0.5m;对河床断面压缩小围堰形式:土、石围堰、草(麻)袋围堰、钢板桩围堰、钢筋混凝土板桩围堰、套箱围堰和木(竹)笼围堰。桥梁施工-2009⑴土石围堰适用:水深≤2.0m,V<0.3m/s,河床渗水小。构造:稳定性要求顶宽b≥1.5,外坡1∶2,内坡1∶1。施工:黏性土填筑,由上游至下游合龙。桥梁施工-2009(2)土袋围堰适用:水深≤3.0m,V<1.5m/s,河床渗水小。构造:顶宽1~2m,外坡1∶0.2~1∶0.5,内坡1∶0.5~1∶1施工:黏性土填心,袋装松散土60%;错缝搭长1/3~1/2。桥梁施工-2009⑶钢板桩围堰性能适用结构强度大、防水性好、能穿透砾石、卵石层、软岩、风化岩水深4~8m,软岩最好,堰深20m桥梁施工-2009⑷钢套箱围堰基本构造就位下沉清基封底整体无底钢围堰桥梁施工-2009方形钢壳围堰桥梁施工-2009主桥墩采用28m直径双壁钢围堰加16根直径3m钻孔灌注桩基础,具有较高的防船舶撞击能力。黄石长江大桥桥梁施工-2009南京大胜关长江大桥9号墩钢吊箱围堰桥梁施工-2009⑸基坑排水排水方法:集水排水、井点法降水集水排水法•抽水设备:渗水量约1.5~2.0倍•优点:设备简单,费用低;•缺点:黏聚力小的土中易涌沙桥梁施工-2009井点降水法类型:轻型井点、喷射井点、射流泵井点、深井泵井点抽水:真空泵、离心泵、多级离心泵或独立泵水中挖基抓土斗、空气吸泥机、水力吸泥机桥梁施工-2009基底的检验和处理⑴基底检验主要内容基底平面位置、尺寸大小、基底标高;地质情况;•基底处理及排水情况桥梁施工-2009基底处理岩层基底碎石类或砂类土层黏性土层泉眼未风化岩面清除干净;风化岩面按基础尺寸凿除。承重面修理平整;砌筑前铺一层水泥砂浆。天然状态铲平;或向基底夯入10cm碎石。堵排处理,不泡基础。桥梁施工-2009基础施工基础砌筑干地基上砌筑排水砌筑水下混凝土封底,再排水砌筑封底混凝土的最小厚度:浮筒的自重不被浮起;简支板有足够强度桥梁施工-2009桥梁施工-2009•灌注桩:直接在桩位上用机械成孔或人工挖孔,在孔内安放钢筋、灌注混凝土而成型的桩。•灌注桩按成孔方法:分为泥浆护壁成孔灌注桩、沉管灌注桩、钻孔灌注桩、人工挖孔灌注桩等。桩基础施工桥梁施工-2009任务四钻孔灌注桩施工常见问题预防与处理任务一审核设计图纸,了解本案例施工处的基础地质情况任务三钻孔灌注桩的施工工艺钻孔灌注桩施工任务二根据地质情况,选钻机桥梁施工-2009施工方法分:预制桩和灌注桩预制桩:在预制构件厂或施工现场预制,用沉桩设备在设计位置上将其沉入土中。桥梁施工-2009静力压桩机桥梁施工-2009挖孔桩基础施工同一墩身各桩应对角开挖,先中后边;孔深大于10m或CO2浓度超过0.3%时,应有通风设备;支护随地质条件而定,应高出地面。成孔工艺施工要点桥梁施工-2009人工挖孔灌注桩施工桥梁施工-2009人工挖孔灌注桩桥梁施工-2009混凝土孔壁支护砖砌孔壁支护桥梁施工-2009浇注混凝土桥梁施工-2009现场砼灌注桥梁施工-2009钻孔灌注桩施工工艺钻孔灌注桩施工工艺桥梁施工-2009钻孔...
